曲柄连杆传动式生物质切碎设备结构

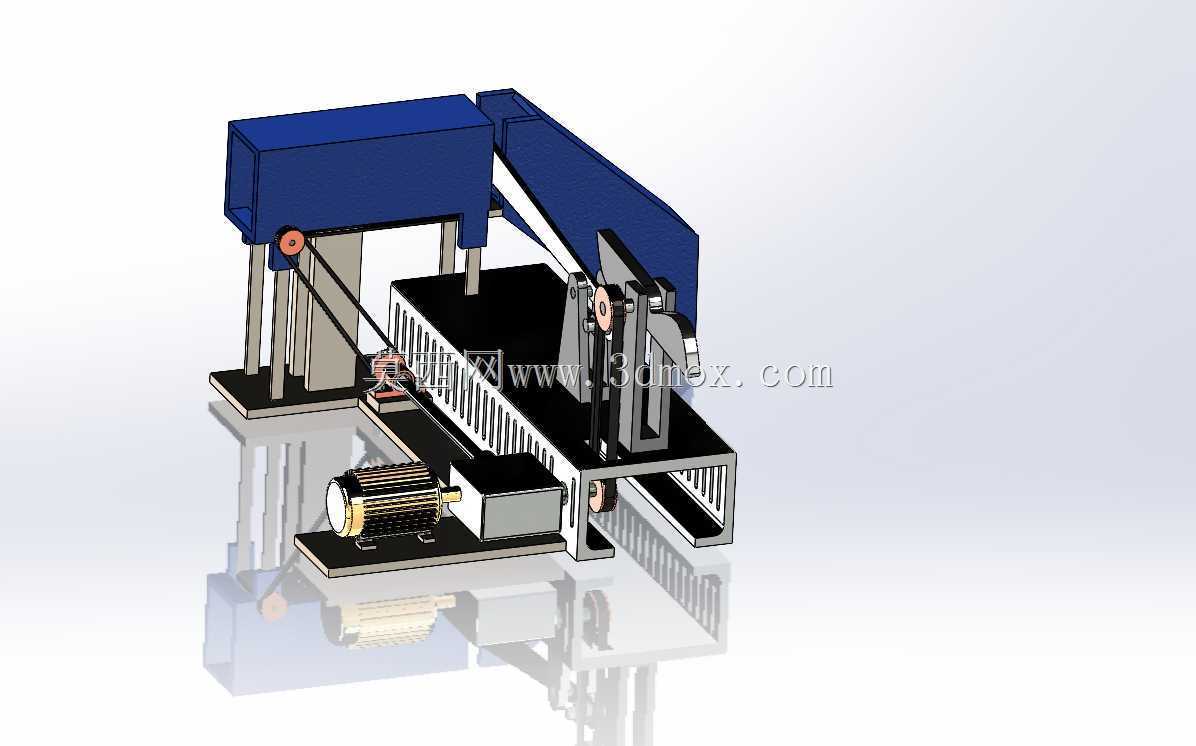

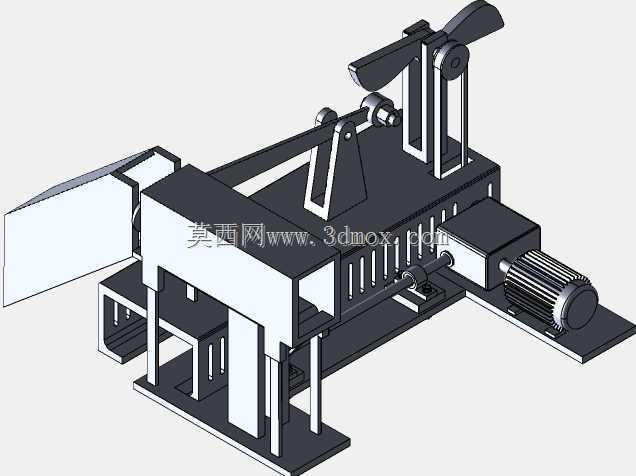

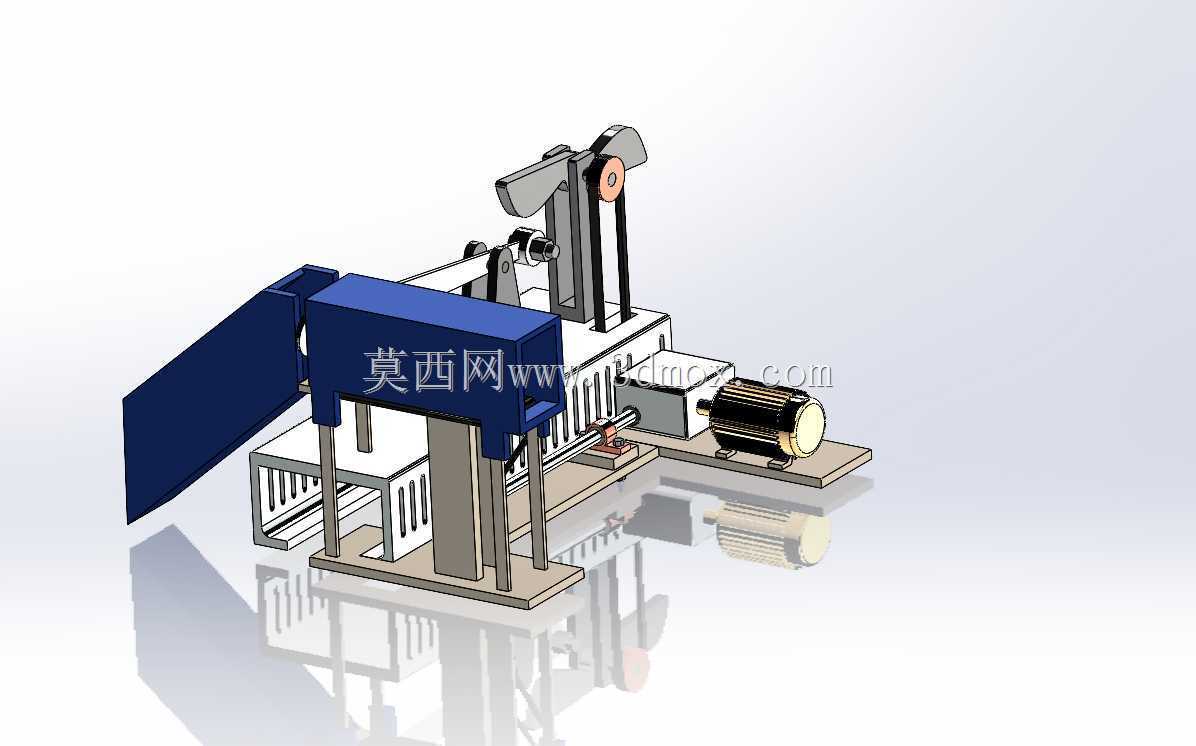

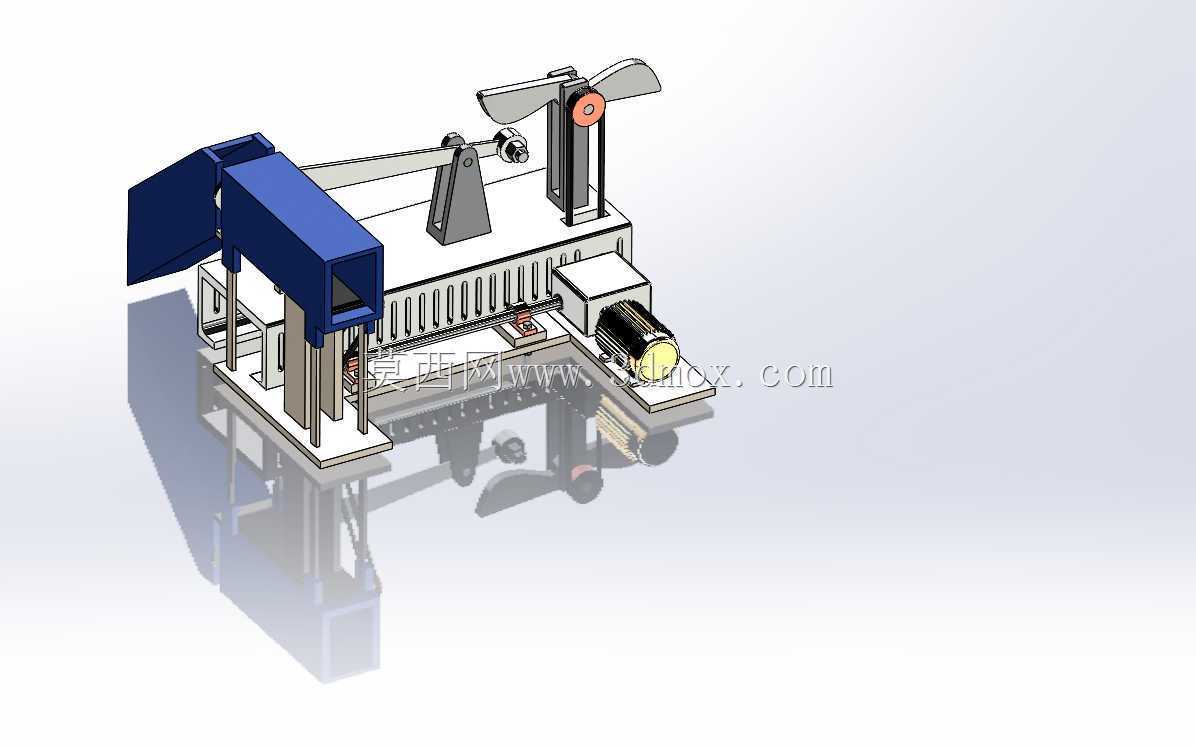

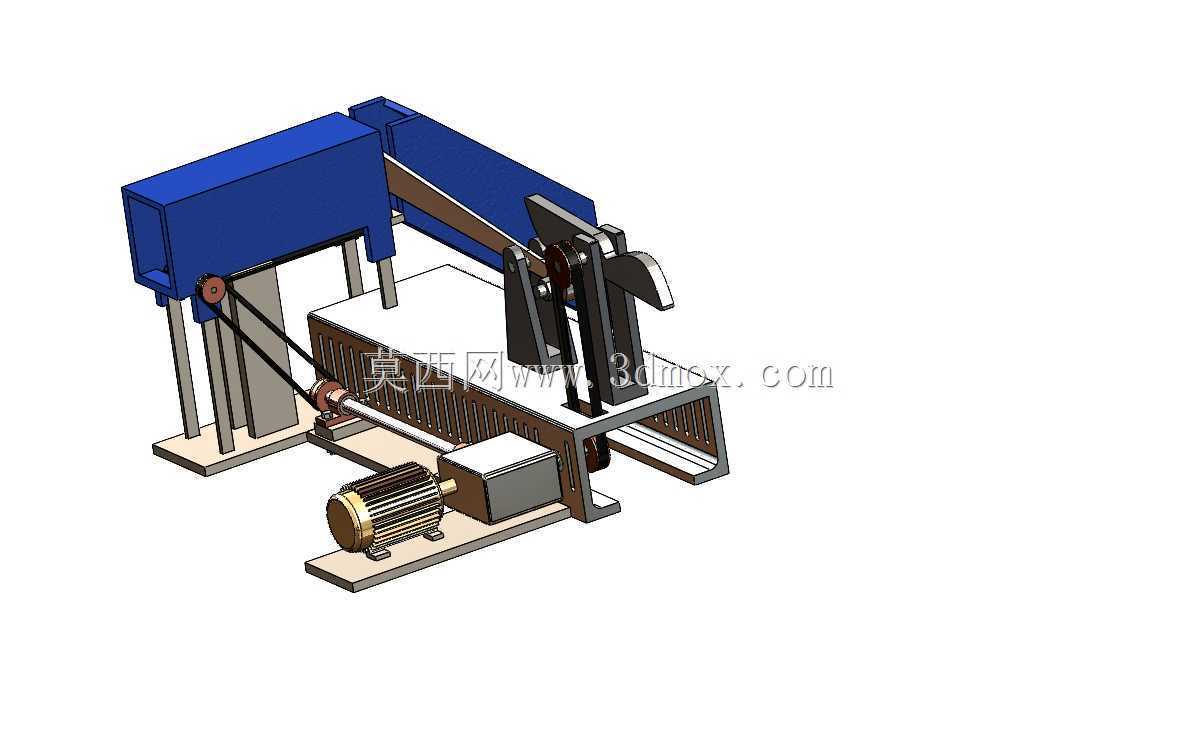

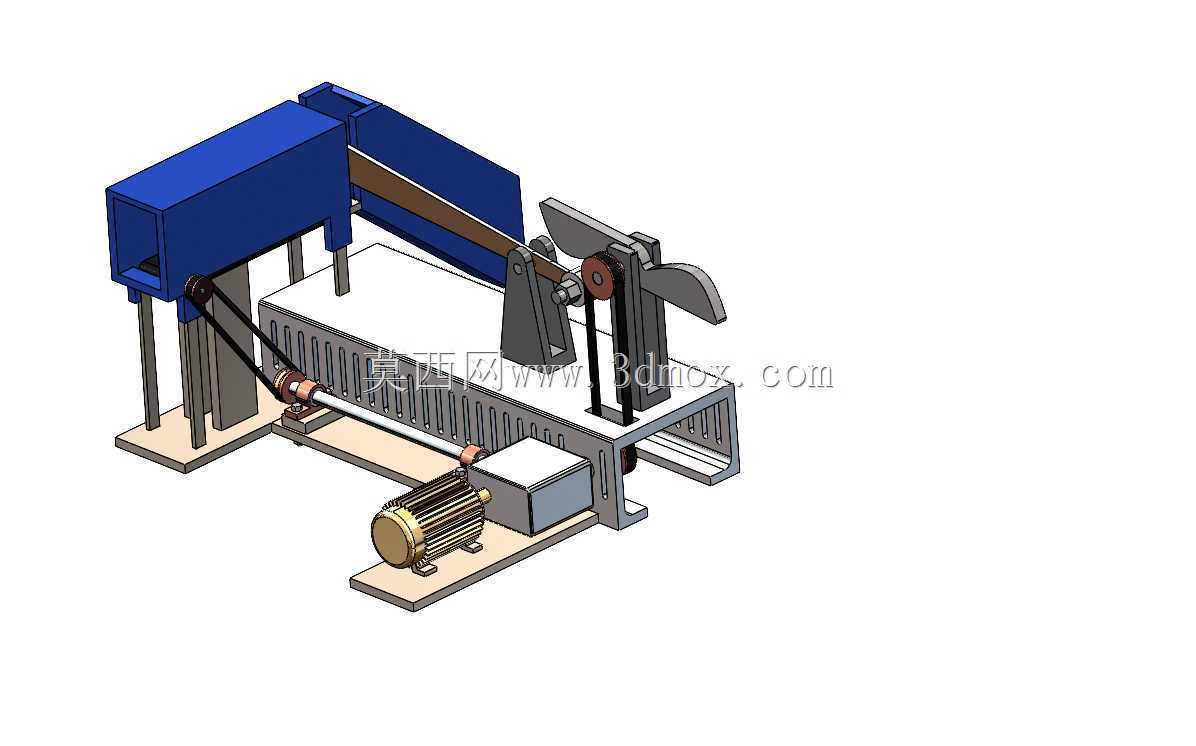

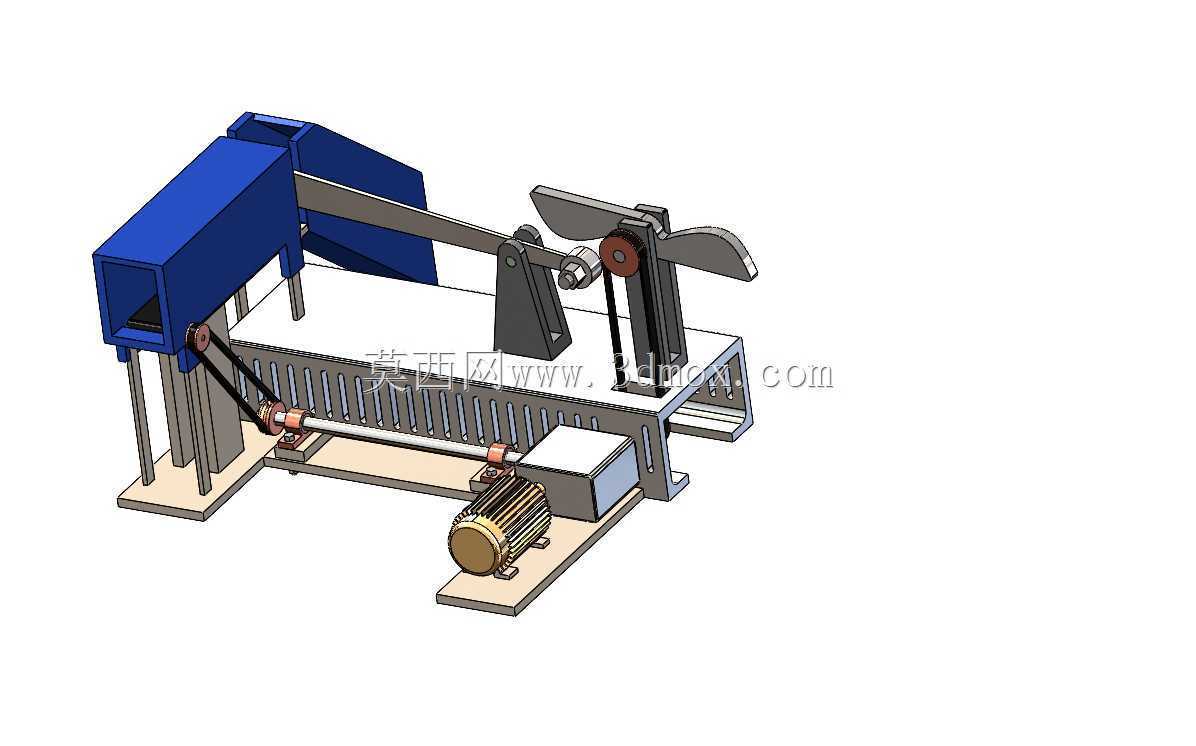

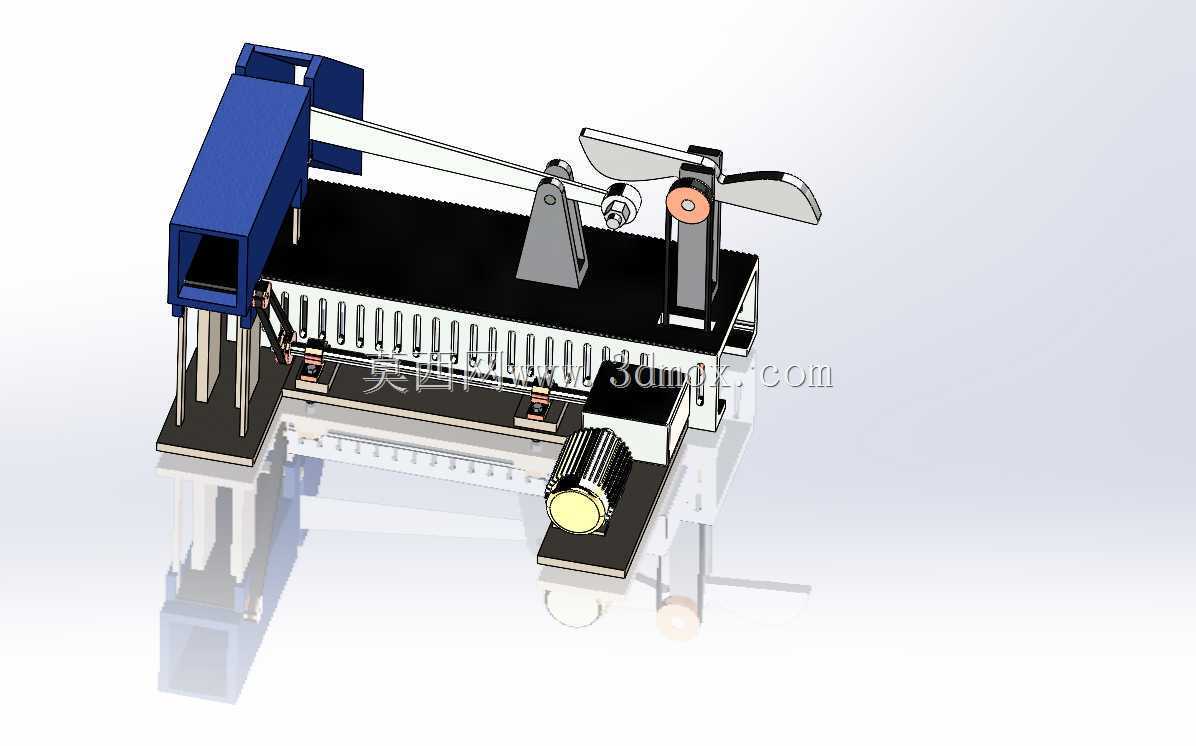

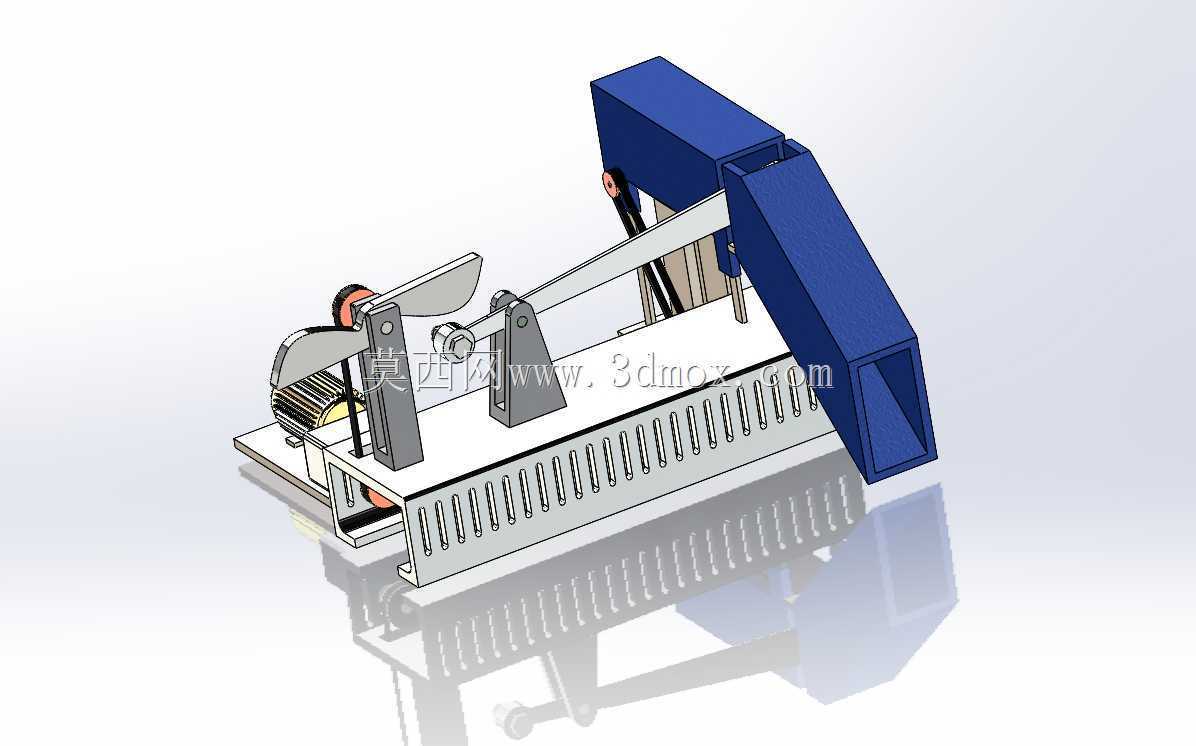

　　这套切碎设备的三维结构，核心围绕农林生物质预处理环节的实际作业需求搭建，日常可对接枝条、作物秸秆、落叶、零散草本类物料的切碎作业，处理后的碎料可直接送入生物质锅炉作为燃烧原料，也可作为厌氧发酵罐的预处理进料，适配林业抚育剩余物处理、农业秸秆资源化、园区绿化废料消纳等多个场景的前端工序。从结构布局来看，整套设备采用卧式机架承载，底部以型材搭建焊接框架作为安装基准，所有功能部件的安装面均预留了螺栓调节余量，现场安装时可根据进料输送带、出料收集装置的对接高度调整支脚高度，整体安装边界控制在长1.8米、宽0.7米、高1.1米范围内，无需额外做大型混凝土基础，中小型处理站点可直接放置在硬化地面上完成固定。动力端采用卧式电机布置在机架侧下方，

　　通过带轮将动力传递至主轴，避免电机直接与切割作业区接触，减少碎屑、粉尘落入电机散热槽造成的磨损风险，带传动结构同时具备过载打滑的保护特性，当进料量突增超出切割负载时，可避免硬冲击打坏刀头或烧毁电机。核心切割执行机构采用曲柄连杆带动动刀做往复剪切运动，配合定刀座形成剪切口，相比高速锤片式粉碎结构，这种往复剪切的方式处理木质化程度较高的枝条时，切削阻力更小，产生的粉尘量更低，碎料粒度更均匀，不会出现过度粉碎导致的粉料占比过高问题，适配后续对碎料粒径有均匀度要求的发酵或成型工序。进料端设置倾斜导料槽，导料槽两侧加装挡料板，避免人工送料时物料从侧边滑出，导料槽的倾角设置为28度，既可以依靠物料自重向切口处滑移，

　　又不会因为倾角过大导致物料快速冲入切口造成卡滞。动刀的运动行程通过曲柄半径控制，设计时将单次切割行程设置为120毫米，可适配最大直径50毫米的木质枝条进料，日常作业时无需提前对物料做过度截断预处理，减少前端准备工序的工作量。机架上的刀座安装位置设计了可调节腰型孔，当刀刃出现磨损后，可通过调整定刀与动刀的间隙保证剪切锋利度，间隙调整范围在0.5毫米到3毫米之间，可根据处理物料的硬度灵活调整：处理软质草本物料时调小间隙保证剪切利落，处理硬质木质枝条时适当放大间隙避免刀头磕碰崩刃。传动连杆的铰接点均加装了自润滑铜套，日常维护时仅需按作业周期加注润滑脂即可，无需频繁拆解更换易损件，铰接位置外侧设置了防尘护罩，

　　避免切碎过程中产生的碎屑进入铰接缝隙造成异常磨损。设备的出料端直接对接切口下方的落料区，切碎后的物料依靠自重直接下落，可配套皮带输送机或集料箱收集，无需额外增设风送出料结构，降低整套设备的配套成本与运行功耗。从建模细节来看，所有部件的安装配合面均预留了合理的公差间隙，螺栓连接位置均绘制了对应的沉孔、通孔结构，焊接机架的型材拼接处做了焊缝让位处理，完全符合实际加工的工艺要求，不存在无法落地生产的理想化结构。在做结构校核时，重点对曲柄轴的受力、连杆的抗弯强度、刀架的运动轨迹做了模拟验证，确保动刀在全行程运动过程中不会与机架、导料槽发生运动干涉，电机启动时的惯性冲击不会导致机架出现共振问题。针对作业过程中的安全防护，切割动刀的运动区域外侧预留了防护罩安装位，现场使用时可加装薄钢板护罩将运动部件完全封闭，仅保留进料口与出料口的通流空间，避免作业过程中碎屑飞溅或人员误触运动部件造成安全事故。
