小型香料加工用辣椒粉碎研磨设备结构

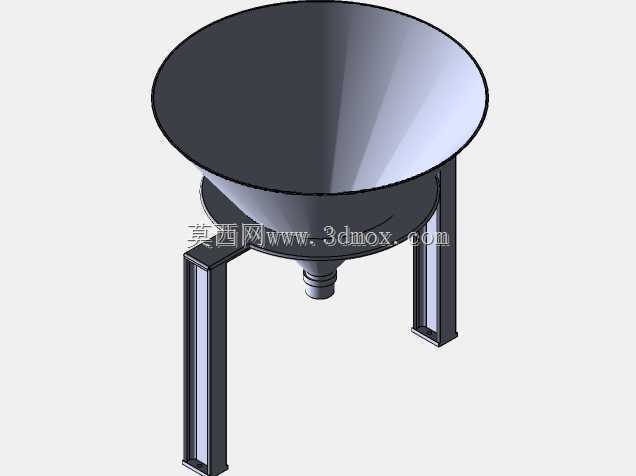

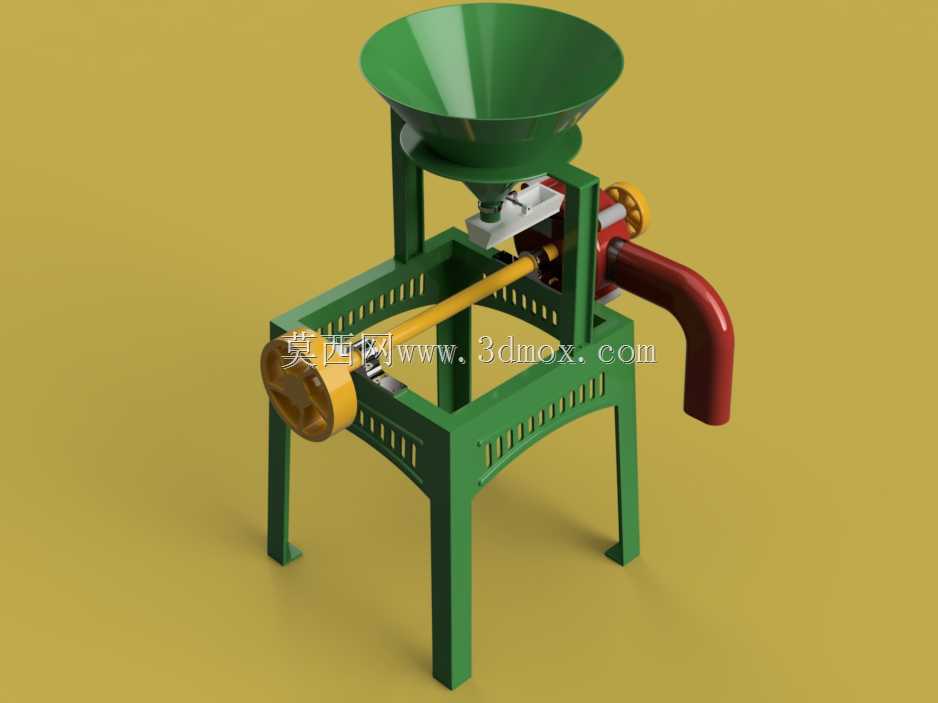

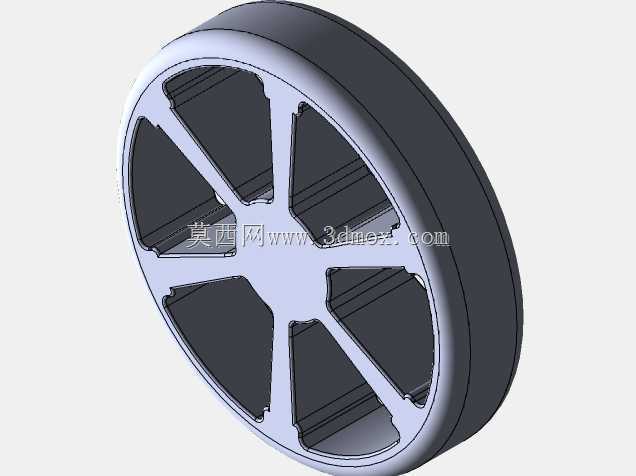

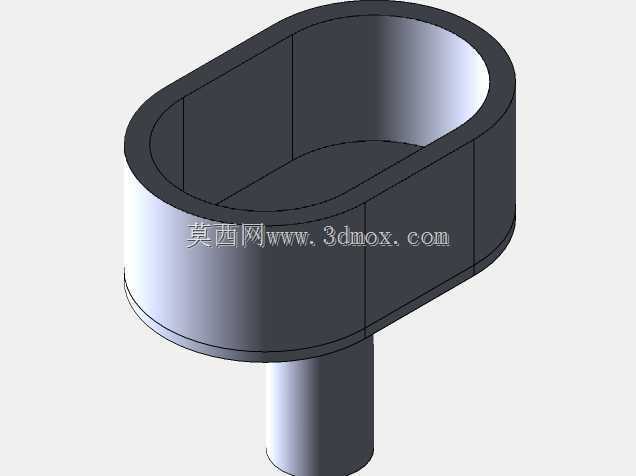

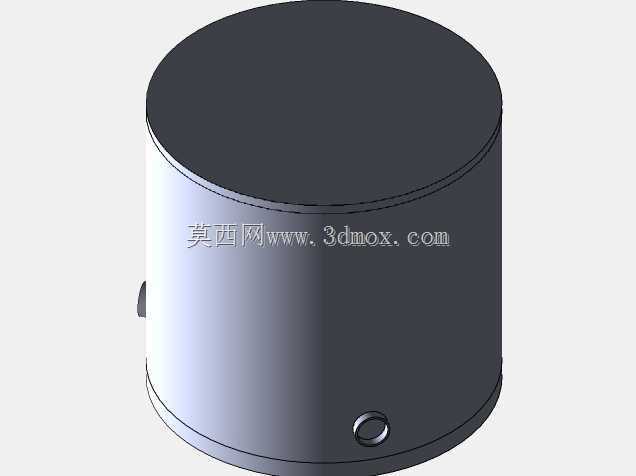

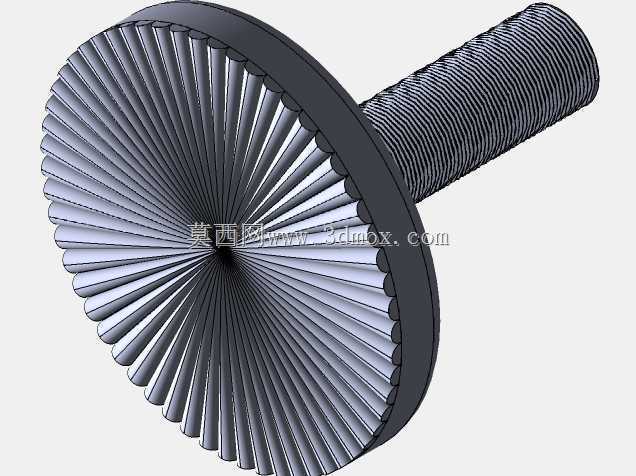

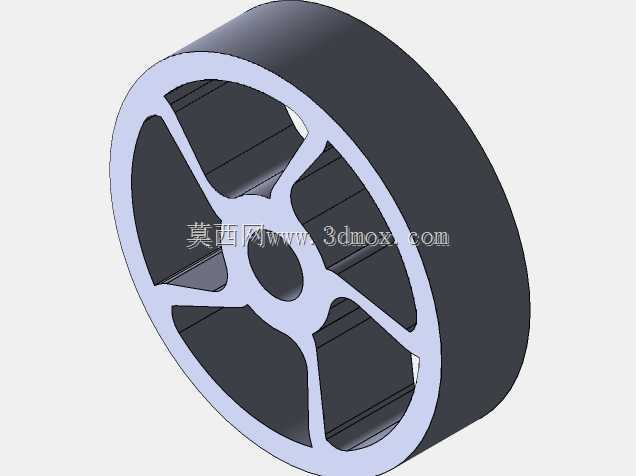

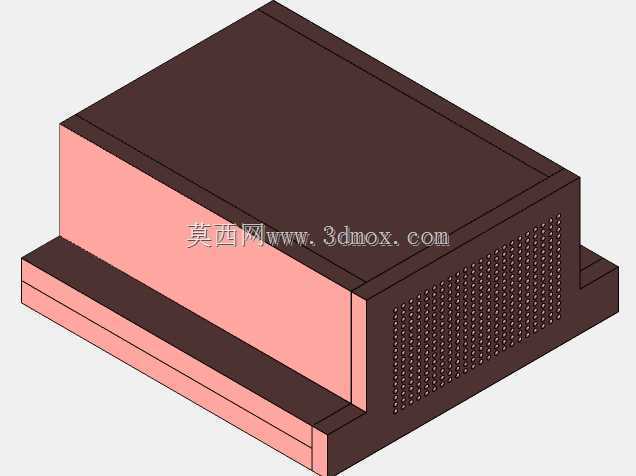

　　这款设备的三维结构设计，核心面向小型香料加工门店的散装香辛料处理需求，尤其适配印度及南亚地区街边香料店的红辣椒干磨作业场景，这类门店日常加工批量小、加工频次高，对设备的占地尺寸、操作便捷性、维护简易度都有明确的实际要求。从结构布局来看，设备整体采用立式框架支撑结构，顶部设置大口径锥形进料斗，进料斗的锥角设计经过反复校核，能够保证干燥的辣椒原料依靠自重顺畅落入研磨腔，不会出现干料架桥卡滞的问题，进料斗口径适配人工手动倒料的操作习惯，无需额外配置上料辅助机构，适配小门店无配套上料设备的使用条件。设备的核心研磨执行机构采用侧置手摇驱动结构，驱动端设置大直径手摇轮，轮体表面做防滑滚花处理，操作人员站立在设备侧方即可通过摇轮输入动力，

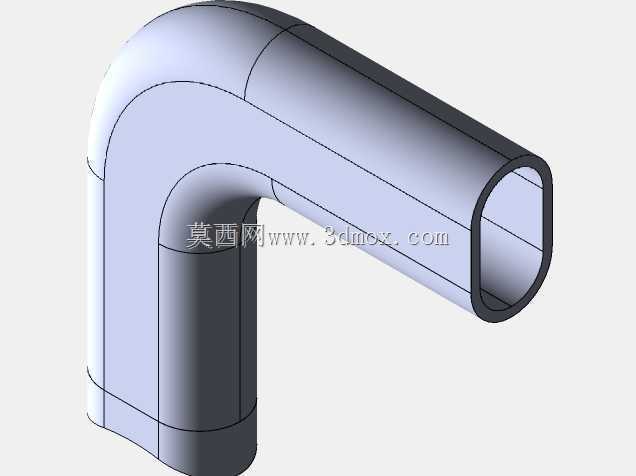

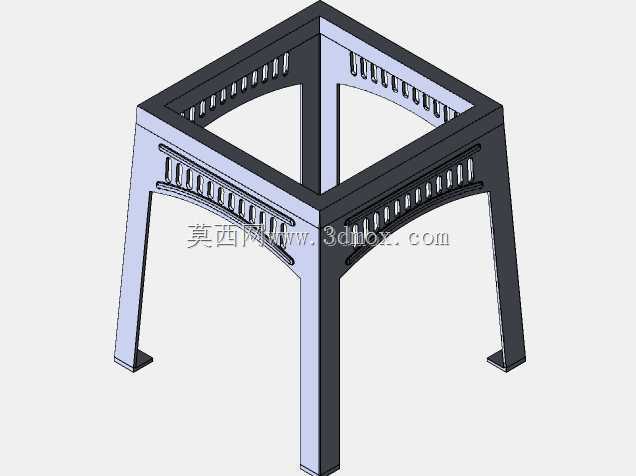

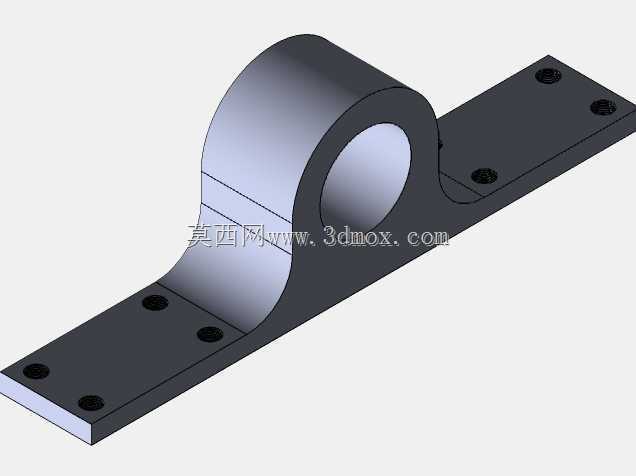

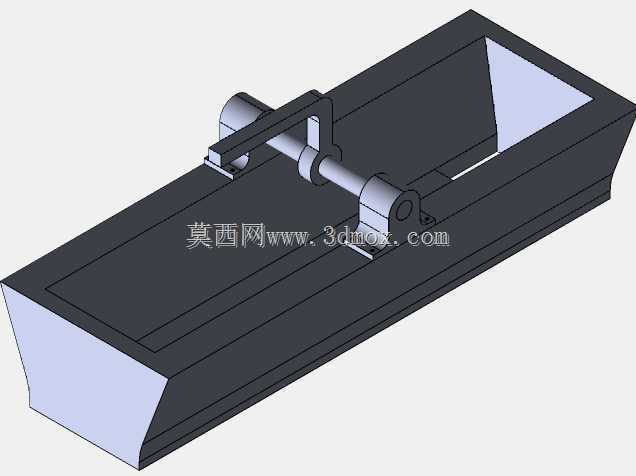

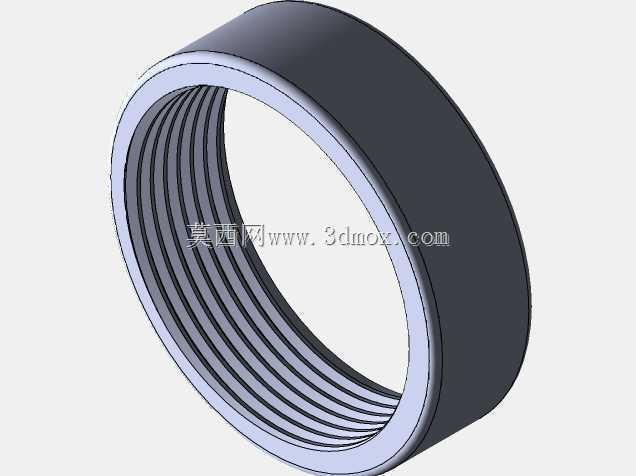

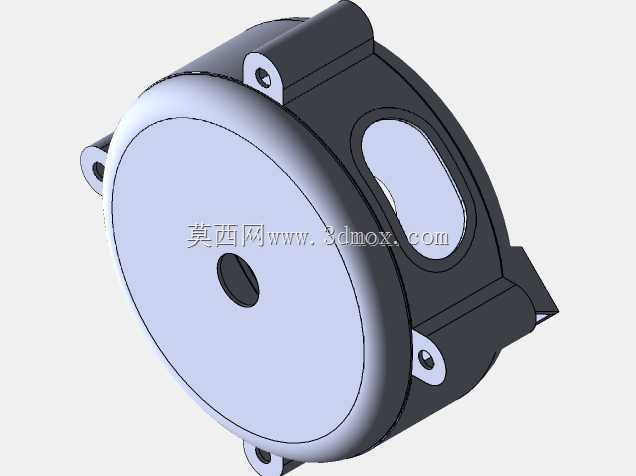

　　无需外接电源，适配部分街边门店供电不稳定、或者需要灵活移动设备位置的使用场景，摇轮连接的传动轴通过轴承座固定在立式框架的横梁上，传动路径短，机械效率损失小，手动操作时的阻力控制在普通成年人力可轻松驱动的范围内。研磨腔的出料端设置弯管式出料导槽，导槽向下倾斜布置，研磨完成的细粉会顺着导槽直接落入下方放置的接料容器中，导槽的弯折角度经过优化，能够避免磨制过程中细粉向外飞散，减少加工过程中的原料损耗与车间粉尘污染。设备的支撑框架采用方管焊接式结构，四条支腿做外扩式布置，支腿底部预留安装固定孔位，既可以直接放置在平整的操作台面上使用，也可以通过膨胀螺栓固定在地面或者专用台架上，提升设备运行过程中的稳定性，框架侧面开设镂空减重槽，在保证整体结构刚度的前提下降低设备自重，方便单人完成设备的移位与搬运。从设计思路层面，这款设备没有追求过高的加工产能，而是把核心设计目标放在小型作业场景的适配性上：整体占地尺寸控制在0.4平方米以内，安装边界不超过长600mm、宽500mm、高900mm的空间范围，能够直接放置在普通门店的操作台上使用，不需要预留额外的大型设备安装空间；设备的所有易损部件都采用快拆式连接结构，研磨腔的内腔、进料斗、出料导槽都可以在无专用工具的情况下完成拆卸，方便操作人员在加工完成后快速清理设备内部残留的香料粉末，避免不同种类香辛料加工时出现串味问题，这一点对于需要加工多种香料的小型门店来说尤为重要。设备的研磨副采用冷轧磨辊结构，

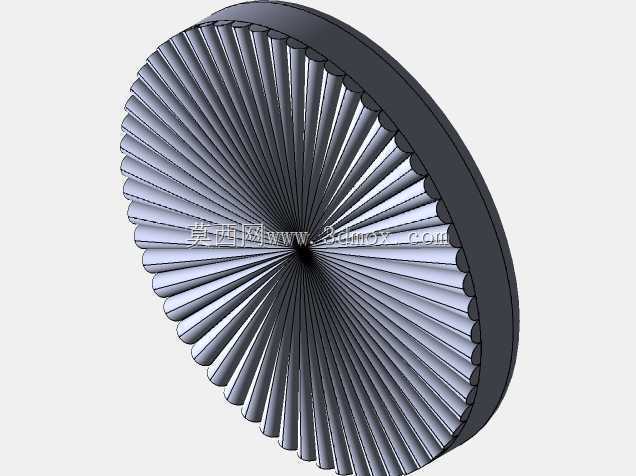

　　两个磨辊的间隙可以通过侧方的调节旋钮进行微调，能够根据加工需求调整出料粉末的粗细度，既可以加工较粗的辣椒碎颗粒，也可以研磨成细腻的辣椒粉，适配不同香辛料制品的加工要求，磨辊表面做耐磨硬化处理，长期研磨干燥硬质香辛料也不会出现过快磨损的问题，延长设备的易损件更换周期。手摇驱动的结构设计除了无电源适配性之外，也让操作人员可以灵活控制研磨速度，对于含油量稍高的香辛料原料，可以通过降低摇转速度避免研磨过程中温度过高导致油料析出、粉料结块的问题，相比电动高速研磨设备，手动控制的加工方式更适合小批量多品种的香辛料现磨作业场景，能够更好保留香料的原有风味。框架结构的刚度设计经过受力校核，在手动摇轮施加最大操作力的工况下，框架的变形量控制在0.

　　1mm以内，不会因为受力变形导致磨辊间隙出现偏移，保证研磨出料的粒度一致性，支腿的高度设计适配操作人员站立操作的手臂高度，操作时不需要弯腰或者抬臂，长时间作业也不容易产生疲劳感。设备的所有外露传动部件都设置有防护结构，摇轮与框架连接的位置设置防护挡板，避免操作人员操作时衣物卷入传动结构，进料斗内部设置挡料栅格，能够防止较大的异物或者操作人员的手指意外进入研磨腔，提升设备使用过程中的安全性能。出料导槽的出口位置做圆弧收边处理，不会出现粉料挂壁残留的问题，接料时粉料能够集中落入接料容器中心，减少撒漏。从实际使用的角度出发，这款设备的结构没有冗余的复杂机构，所有零部件都采用常见的标准型材与标准件加工，制造成本低，后期维护更换配件的获取难度小，非常适合小型个体加工门店的使用需求，三维建模过程中对所有配合间隙、安装公差都做了明确的定义，结构件的焊接工艺、机加工工艺都符合常规小型机械加工的能力范围，不需要特殊的加工设备就可以完成样机的制作与装配。
