自动蔬菜移栽机用植物进料输送装置

　　在设施农业与露地蔬菜规模化种植环节，自动移栽作业的核心痛点之一，是如何实现育成苗株的连续、稳定、定位供给，避免人工递苗带来的效率波动与株距误差，这套植物进料输送装置，正是为匹配自动蔬菜移栽机的作业节奏专门设计的核心配套机构。从实际作业场景来看，番茄、辣椒、茄子这三类茄果类蔬菜是国内设施蔬菜移栽的主力品类，这类作物普遍采用穴盘育苗，成苗后单盘承载104株苗株，移栽机作业时需要将整盘苗株按照固定节拍逐行、逐株输送到取苗工位，供取苗机械手完成夹取、投苗动作，这套输送装置的核心作用，就是完成穴盘的承托、步进输送、定位锁止全流程动作，衔接育苗端与移栽执行端的作业节拍。

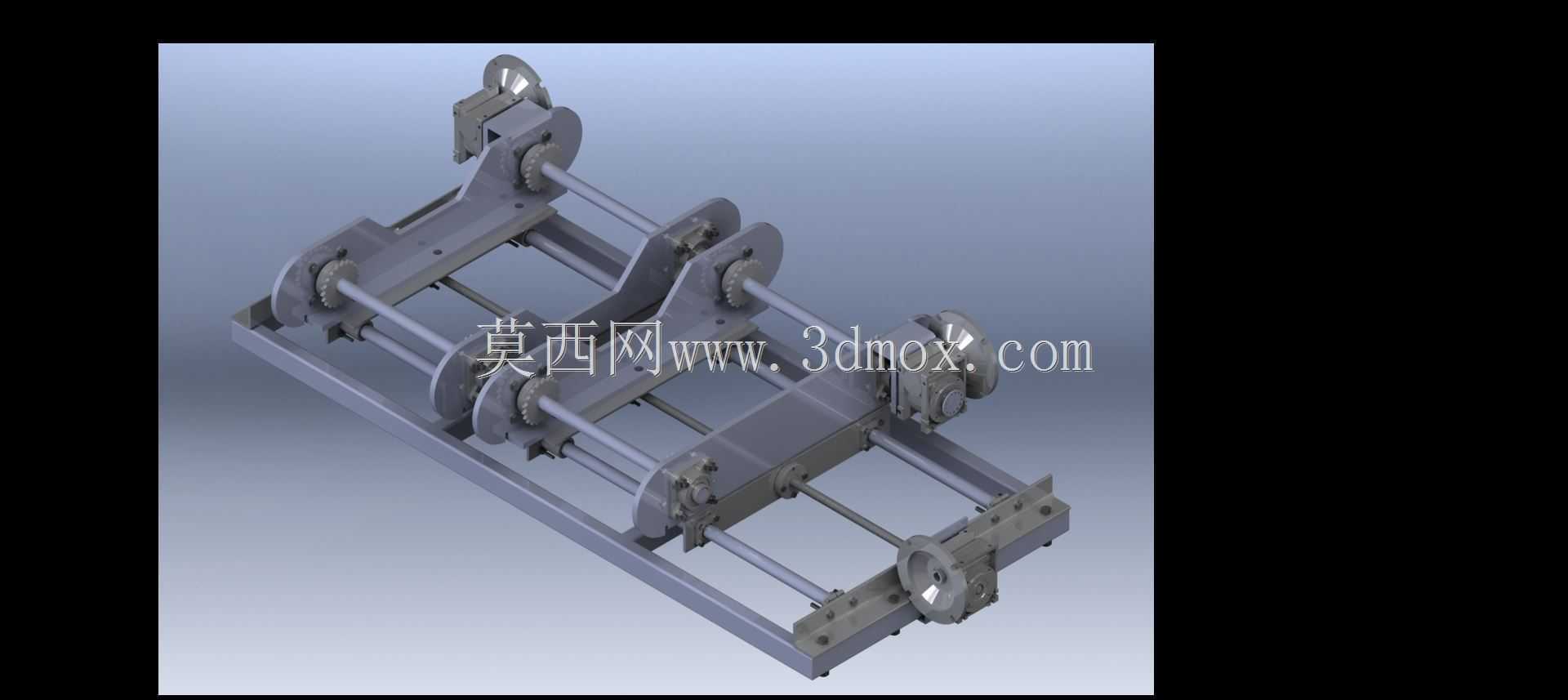

　　从结构设计逻辑来看，整套装置采用框架式焊接底座作为承载主体，底座采用标准矩形钢管拼焊成型，焊接后做整体去应力处理，避免田间作业时的振动导致结构变形，底座上平行布置两组输送辊轴组件，辊轴两端采用带座外球面轴承支撑，降低输送过程中的滚动阻力，同时方便后期田间维护时的快速拆装更换。输送执行端采用同步带配合定位挡块的结构，挡块间距严格匹配标准穴盘的外形尺寸，确保穴盘放置后不会出现横向、纵向窜动，每一次步进输送的行程，刚好对应穴盘上一行苗株的间距，保证取苗机构每次下行都能精准对准苗株基质块位置，不会出现夹伤苗茎、漏取苗株的问题。

　　考虑到田间作业的复杂工况，整套装置的驱动端采用间歇式传动设计，配合移栽机的主传动系统输出动力，不需要额外配置独立驱动源，既降低了整机成本，也能保证输送动作与取苗、投苗、开沟、覆土动作的完全同步，不会出现动作节拍错位。装置两侧设置有可调式导向挡板，挡板通过腰型孔固定在框架上，可以根据不同规格的穴盘尺寸调整导向间距，兼容104株、72株、50株等不同规格的蔬菜育苗穴盘，提升设备的通用适配性。在输送行程的末端设置有到位检测触发机构，当整盘苗株全部输送完成后，触发机构会给移栽机控制系统发送空盘信号，提醒操作人员更换新的苗盘，避免空盘运行导致的漏栽问题。

　　从安装边界尺寸来看，整套装置的整体宽度控制在650mm以内，长度控制在1200mm以内，安装高度可以根据移栽机的主机架高度做上下150mm范围的调整，能够直接挂载在多数主流型号的自走式蔬菜移栽机机架上，不需要对主机架做大规模的切割、改装，安装时只需要通过四组U型螺栓将装置底座与主机架纵梁连接固定，同时将动力输入轴与移栽机的主输出轴通过万向节连接即可完成装配，适配性较强。

　　在细节设计上，所有与穴盘接触的部件都采用圆角钝化处理，避免尖锐棱角刮破穴盘或者损伤苗株叶片，辊轴与同步带的接触面做滚花处理，增大摩擦力，避免输送过程中出现打滑、步距不准的问题。整套装置的所有外露部件都做镀锌防锈处理，适应田间高湿、多泥土的作业环境，延长设备的田间使用寿命，轴承位置都配置有防尘密封圈，避免泥土、沙尘进入轴承内部导致卡滞。实际作业测试中，这套输送装置可以匹配移栽机每分钟40-60株的移栽效率，连续作业8小时的苗株定位误差控制在2mm以内，完全满足规模化蔬菜种植的移栽作业精度要求，相比人工递苗的作业模式，能够将单台移栽机的作业效率提升30%以上，同时降低操作人员的劳动强度，只需要一名操作人员在输送装置端持续补充苗盘即可完成连续作业。
