三联动直齿圆柱传动齿轮组设计作品

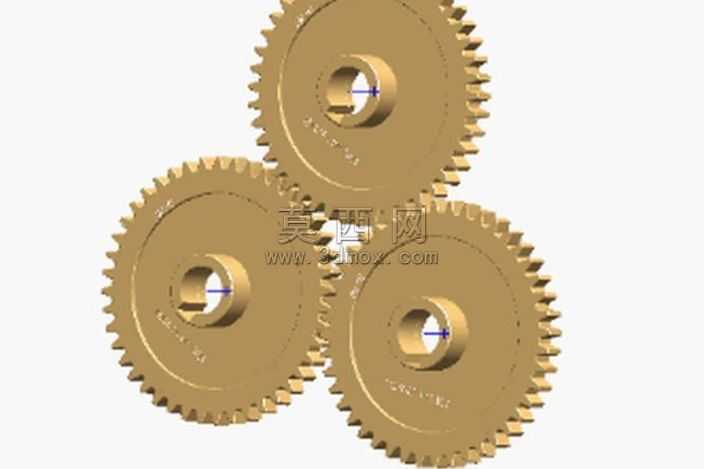

本作品为三联动直齿圆柱传动齿轮组，采用三维参数化建模方式完成整体设计，建模过程中严格遵循直齿圆柱齿轮的齿廓啮合基本定律，以渐开线齿形为核心构建基准，通过参数化方程驱动齿廓曲线生成，确保齿形精度符合通用机械传动的啮合公差要求。建模阶段首先完成单个齿轮的基体结构搭建，依次绘制齿顶圆、分度圆、齿根圆基准轮廓，通过拉伸特征生成齿轮基体，再以渐开线齿槽轮廓为切除路径，完成单个齿槽的切削特征后，通过圆周阵列操作生成全周均匀分布的轮齿结构，同时完成中心轴孔、轮毂台阶的细节建模，保证轴孔与轮毂的同轴度公差符合装配要求。完成单个齿轮建模后，根据预设的传动比参数匹配三个齿轮的齿数、模数参数，调整三个齿轮的中心距，确保相邻齿轮的轮齿处于无侧隙啮合的装配状态，三个齿轮呈三角排布，可实现连续稳定的动力传递，相邻齿轮的啮合点位置经过反复校验，避免出现齿顶干涉、根切等传动缺陷。材质与渲染阶段，为齿轮组赋予金属黄铜材质，调整材质的金属度、粗糙度参数，还原金属机加工零件的哑光金属质感，同时添加细微的机加工纹理贴图，模拟齿轮加工后的表面肌理，渲染过程中采用三点布光方案，突出轮齿的轮廓结构与啮合细节，清晰展现三个齿轮的装配关系与结构特征。设计过程中充分考虑齿轮组的实际传动需求，对轮齿的齿厚、轮毂的壁厚、轴孔的键槽结构都做了适配性优化，保证齿轮组在传动过程中具备足够的结构强度，可直接用于机械传动结构的原理演示、装配模拟以及相关机械产品的设计参考，整体模型结构完整，特征参数清晰，能够直观展现直齿圆柱齿轮组的啮合传动逻辑与结构特点。
