高负载带刹车万向表轮三维结构设计

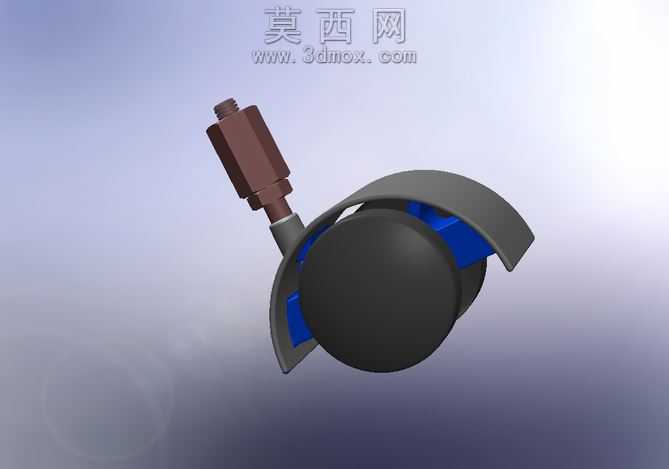

本作品为带刹车结构的高负载万向表轮三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先从核心功能需求出发，针对500公斤额定负载的使用场景，对各部件进行力学适配设计。整体结构分为安装连接段、转向支架、滚轮主体、刹车制动组件四个核心模块，安装段采用外螺纹螺柱结构，可直接与设备底部的安装螺孔配合，螺柱根部做了圆角过渡处理，避免应力集中导致的连接断裂问题。转向支架采用半包式弧形护板设计，既可以对滚轮形成侧向防护，避免杂物卷入滚轮与支架的间隙，又为刹车组件提供了稳定的安装基准，支架与安装螺柱之间设置了旋转轴承结构，保证滚轮可实现360度水平方向自由转向，转向阻尼经过参数调试，既不会出现转向卡滞，也不会因阻尼过小导致设备移动时方向偏移失控。滚轮主体采用耐磨工程塑料材质，在渲染阶段对滚轮材质做了哑光磨砂质感处理，还原工程塑料的真实表面特性，滚轮内部嵌入金属承重衬套，与中心转轴配合，将负载均匀传递到支架结构上，避免塑料材质直接承受径向载荷出现形变。刹车组件集成在支架侧部，采用拨片式触发结构，触发后刹车块会同时抵紧滚轮表面和转向转轴，同时实现滚轮的转动锁止和转向方向锁止，双重锁止结构保证设备停靠时不会出现滑移或转向偏移。建模过程中对所有配合面做了公差匹配设计，转动部件预留了合理的装配间隙，避免实际生产装配时出现干涉问题，所有零部件均做了倒角去毛刺处理，符合五金配件的生产工艺要求。渲染阶段采用渐变浅灰背景突出产品主体，金属支架部分做了喷塑哑光黑的材质效果，刹车拨片和内部结构件采用蓝色工程塑料材质区分功能模块，安装螺柱做了金属发黑处理的材质表现，整体渲染效果还原了产品真实的表面质感和装配关系，可直接用于产品展示、生产开模参考以及设备配套选型使用，结构设计充分考虑了实际使用中的耐磨、承重、防杂物卷入等需求，适配各类需要移动停靠的工业设备、工作台、货架等产品的底部安装使用。
