600公斤手动起重转运拖车结构设计

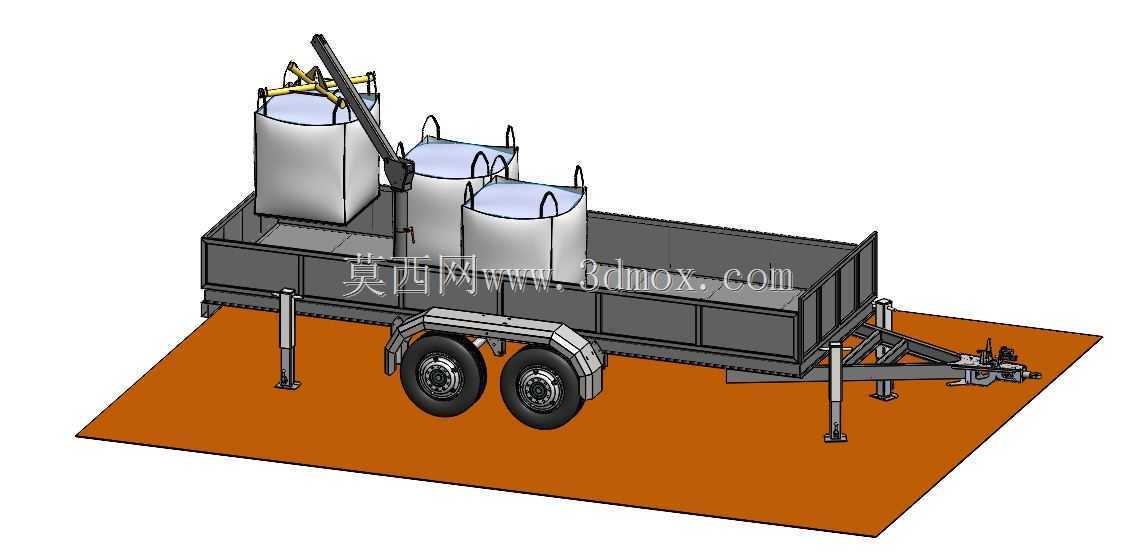

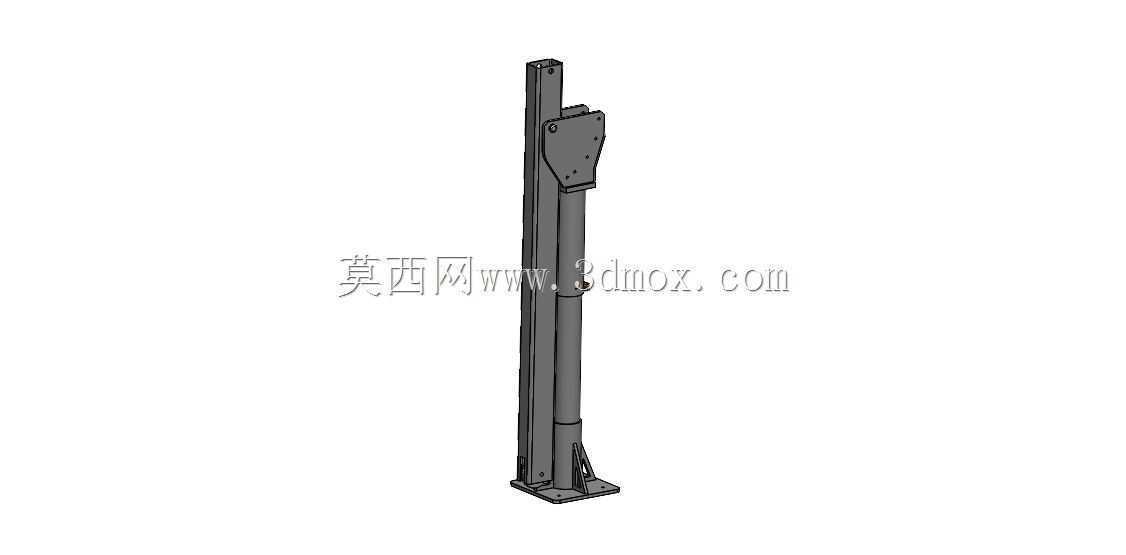

　　这款手动起重转运设备主要面向厂区内部短距离重型物料转运、户外零散建材吊装转运、小型仓储库区的货位调整场景，适配没有外接动力源的作业环境，解决小吨位重物人工搬运效率低、常规叉车无法适配狭窄场地吊装需求的痛点。设备整体采用拖挂式底盘结构，底盘配置双轴双排橡胶轮胎，单轮额定承载满足600公斤额定起重量下的满载行驶需求，轮胎采用低压充气结构，能够适配厂区硬化路面、临时砂石路面的通行需求，减少行驶过程中的颠簸对所载物料的冲击。底盘前端配置标准拖挂牵引结构，可适配厂区内小型牵引车、农用拖拉机甚至人工牵引的作业需求，牵引连接位置设置缓冲结构，避免起步、制动时的冲击载荷损坏底盘结构。底盘四周设置可伸缩式机械支腿，支腿采用螺杆调节结构，

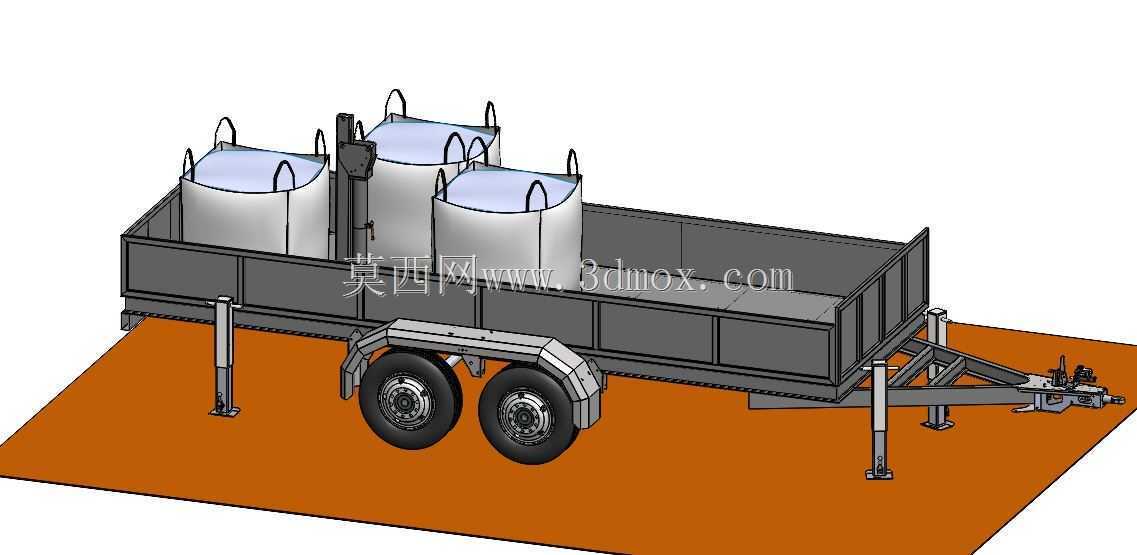

　　作业时将支腿伸出支撑至地面，能够抵消吊装作业时的偏载力矩，避免设备侧翻，支腿底部设置增大接触面积的支撑盘，降低对地面的压强，适配软质地面的支撑需求；非作业状态下支腿可向上翻转收纳，不影响设备的通行宽度。货厢部分采用栏板式结构，栏板高度适配常规块状物料的堆放需求，货厢底板采用花纹钢板材质，增大与所载物料的摩擦力，避免转运过程中物料滑移，货厢内部尺寸按照常规600公斤级块状建材、工业工件的堆放需求设计，单批次可承载8件标准规格块状物料，堆放时物料之间预留吊装操作间隙，方便吊具取放。起重机构采用手动伸缩臂结构，臂架采用高强度矩形钢管焊接成型，臂节之间设置耐磨导向衬套，减少伸缩过程中的卡滞，手动操作机构集成在臂架根部位置，

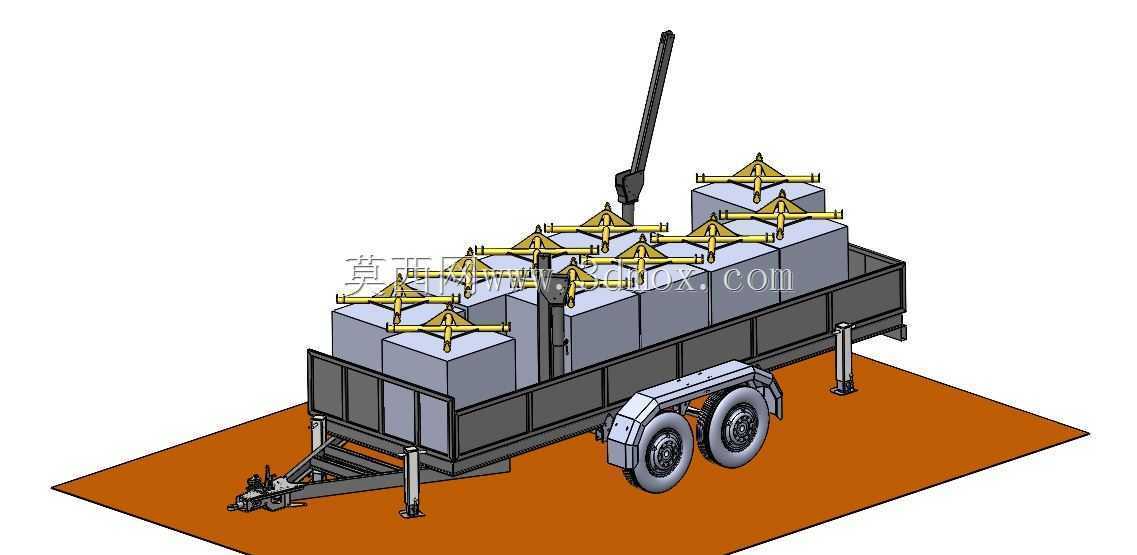

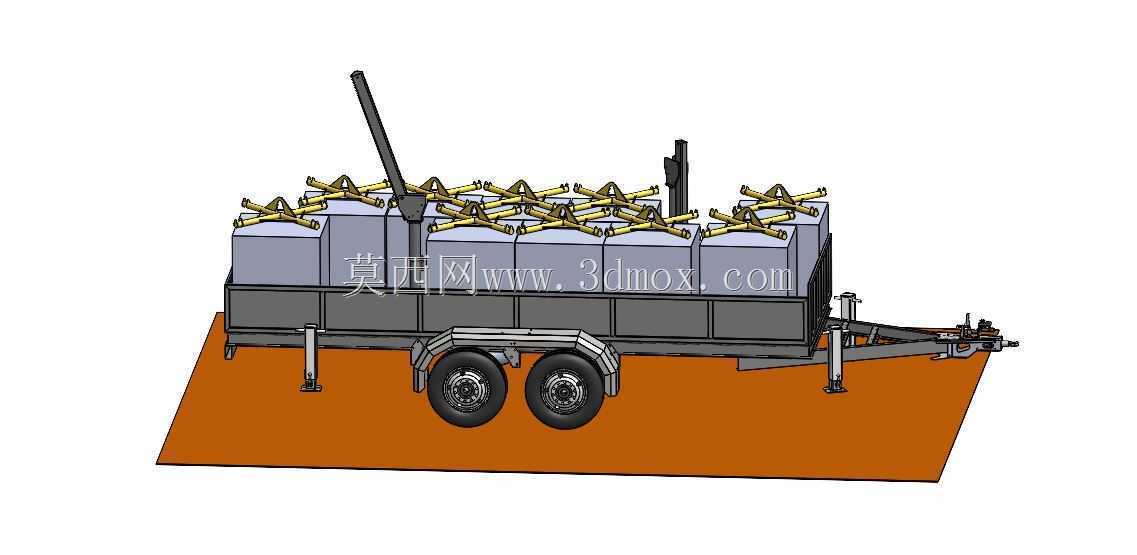

　　操作人员站在设备侧面即可完成臂架变幅、伸缩、吊钩升降的操作，操作力按照人体工程学设计，单人即可完成全部吊装操作，无需额外辅助动力。吊具部分采用可调式十字吊梁结构，吊梁下方设置多个可调节吊点，能够适配不同尺寸规格的块状物料吊装，吊点位置设置防滑吊钩，吊装时吊钩可自动锁止，避免物料脱落，吊梁与臂架头部采用万向连接结构，能够自适应吊装过程中的微小偏摆，减少对臂架的附加弯矩。设计过程中重点考虑了设备的稳定性边界，满载吊装时的整机重心始终落在轮胎与支腿构成的支撑多边形内部，侧倾稳定角满足非道路移动起重设备的安全要求，臂架全伸状态下的额定起重量严格控制在600公斤以内，避免超载作业带来的结构失效风险。结构受力方面，底盘主梁采用槽钢焊接成型，

　　关键受力位置设置加强筋板，臂架与底盘的连接位置采用回转支撑结构，可实现360度回转作业，扩大吊装覆盖范围，回转机构设置手动锁止装置，转运过程中可将臂架锁止在固定位置，避免行驶过程中臂架摆动引发安全事故。设备的所有转动铰接位置均配置自润滑轴承，减少日常维护频次，外露金属结构件采用喷涂防锈工艺，适配户外露天存放的使用需求，整体结构没有复杂的电控、液压元件，故障率低，适合非专业操作人员使用，日常仅需定期对铰接位置加注润滑脂、检查轮胎气压即可维持正常使用。安装边界方面，设备作业时需要预留的最小操作空间为长度方向超出货厢前后端各1米，宽度方向超出车身两侧各0.8米，满足臂架回转、支腿伸出的空间需求，非作业状态下的整机尺寸可满足常规厂区通道、乡村道路的通行要求，可直接通过宽度2.2米以上的通道，无需额外拆卸部件。
