1000公斤载重液压起重吊臂结构设计

　　这款液压起重吊臂额定承载1000公斤，主要适配轻型货运车辆、厂区周转叉车以及小型工程作业平台的加装需求，日常可覆盖五金仓库货物装卸、工地零散建材短距离吊装、厂区设备维修时的零部件抬升移位、物流网点重型包裹上下货等场景，相比固定式行吊，它不需要依赖厂房预埋轨道，安装载体灵活，作业半径内可自由调整起吊位置，适配没有固定吊装工位的零散作业需求。

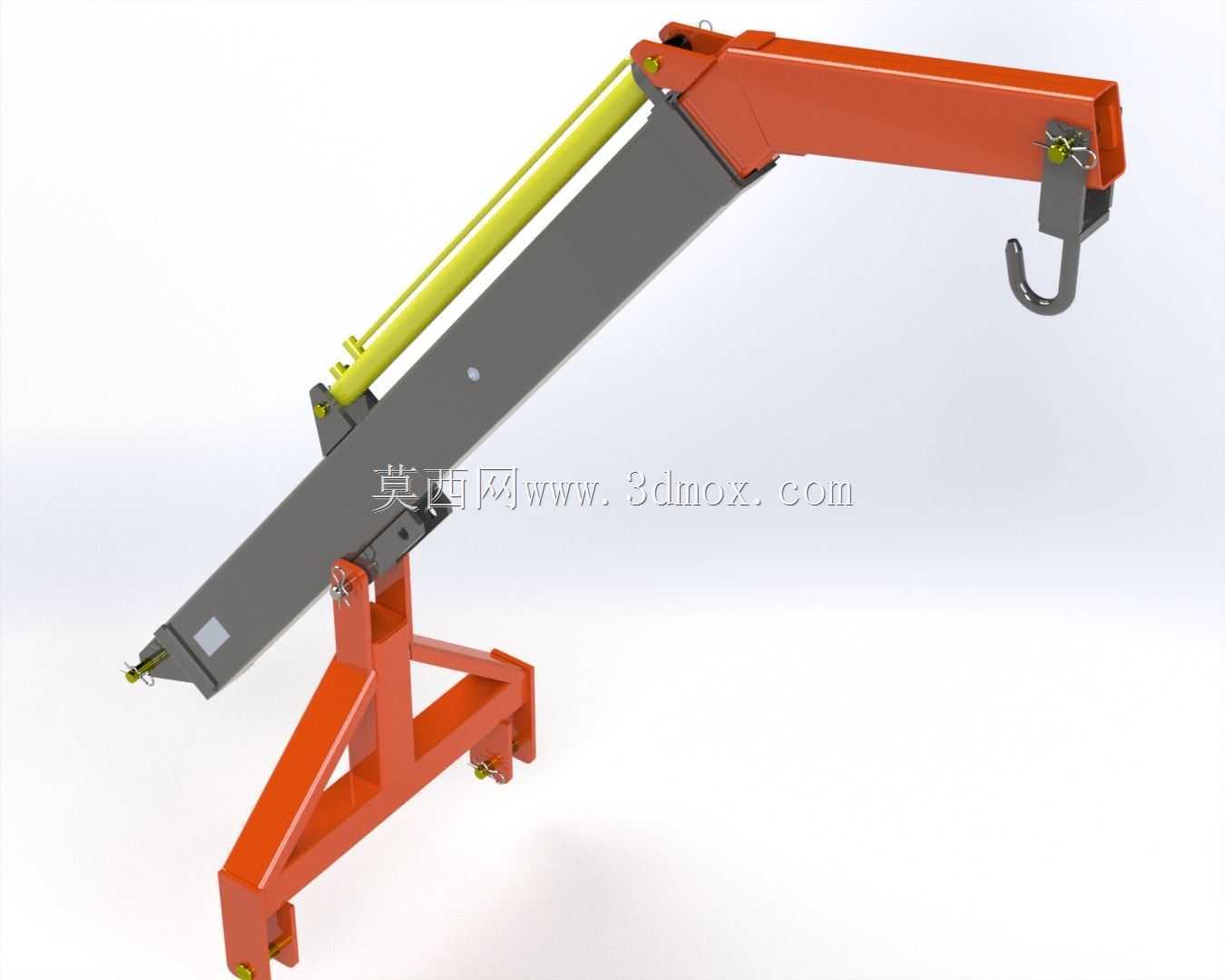

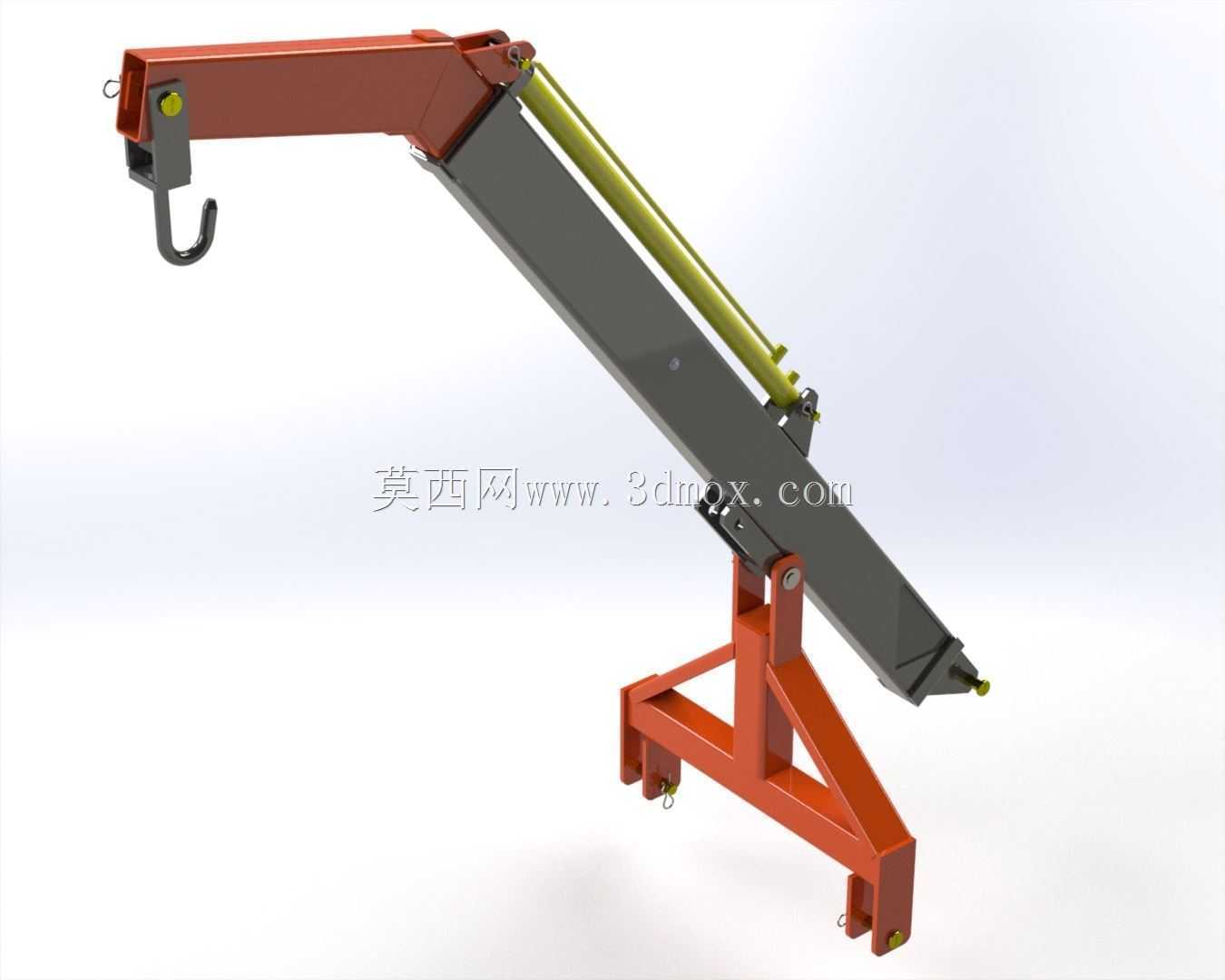

　　从结构设计逻辑来看，整个吊臂采用折臂式布局，主臂体为箱型焊接结构，选用低合金高强度钢作为主体材料，在保证1.25倍额定载荷安全系数的前提下，尽可能压缩臂体自身重量，避免加装后超出运输车辆的载重冗余。臂体的变幅动作依靠单根双作用液压缸驱动，液压缸上下铰接点分别布置在折臂关节与主臂中段位置，这种铰接点位设计可以让液压缸在全行程内的推力负载变化更平缓，避免出现起吊初始段推力过载、末段行程冗余过大的问题，同时液压缸旁预留了液压管路的固定卡扣位，避免作业过程中管路晃动与臂体发生摩擦破损。

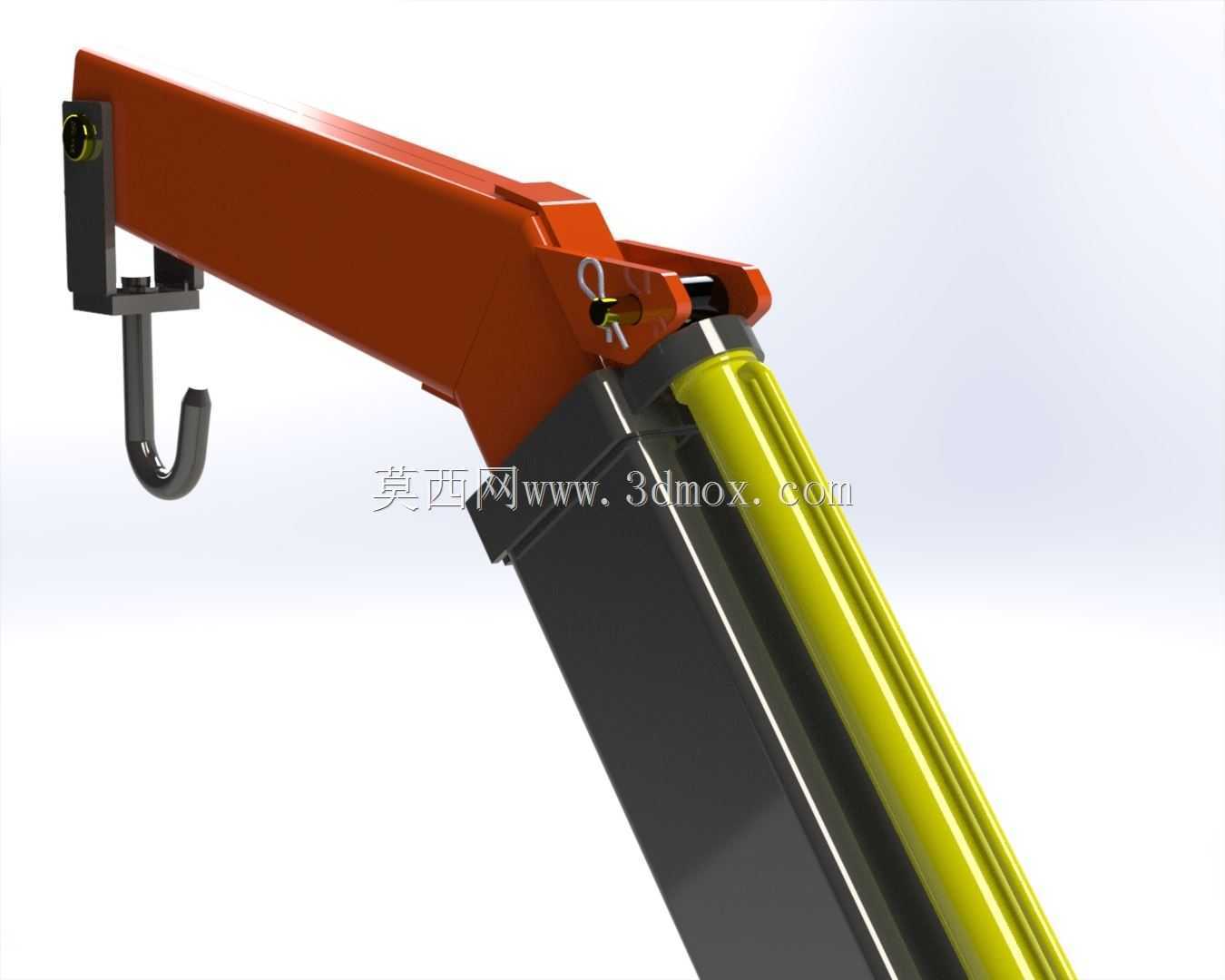

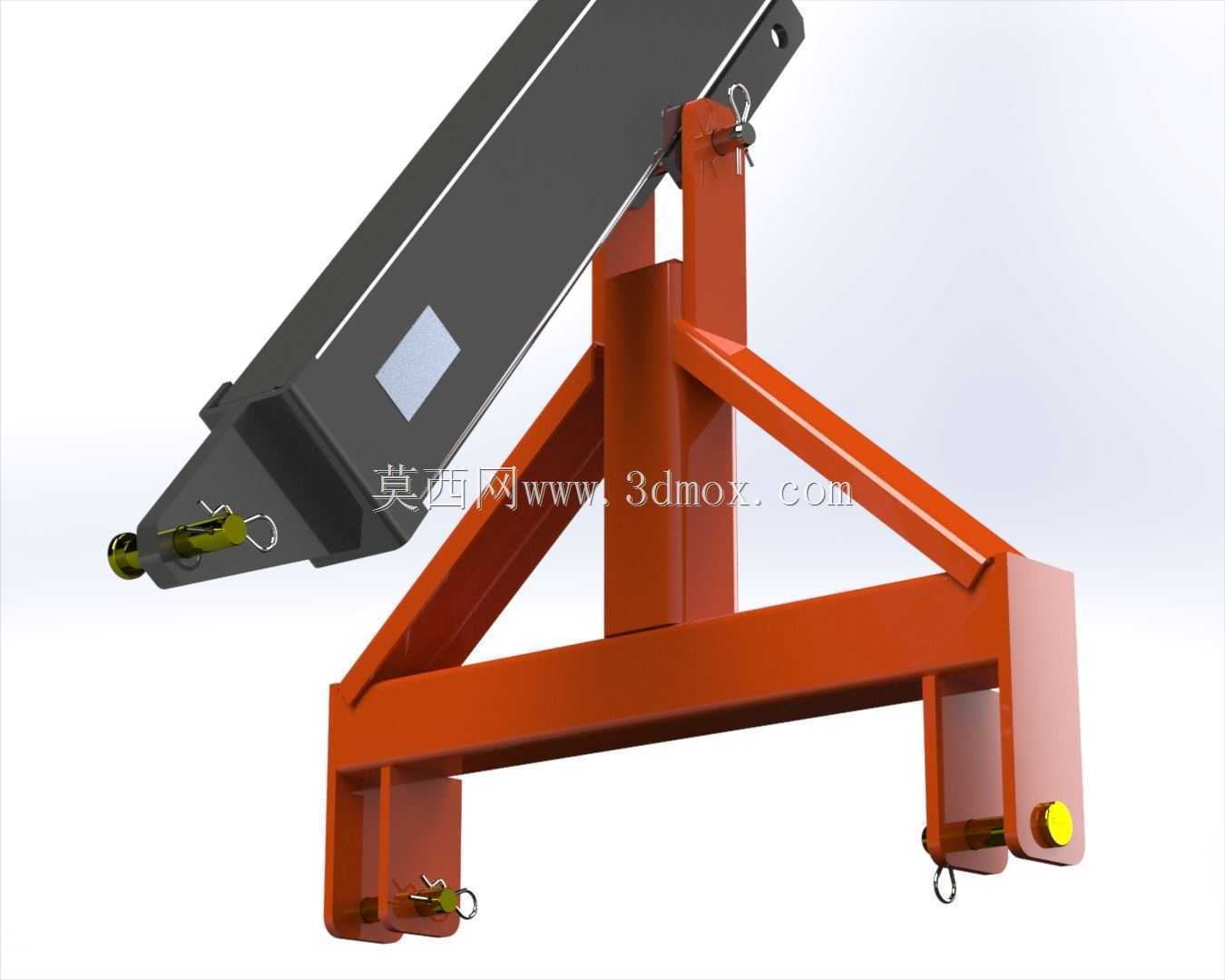

　　吊臂最前端的吊钩组件自带防脱卡扣，吊钩与臂头采用铰接连接，可在小范围内自适应调整吊装角度，避免起吊时钢丝绳出现偏磨。底部的安装支座为三角支撑焊接结构，三个支脚均预留了标准螺栓安装孔，可直接与车辆货箱边梁、叉车前部安装架或者固定作业平台的底座通过螺栓刚性连接，安装孔位采用通用化尺寸设计，不需要对载体进行大规模焊接改造，降低加装难度。支座与主臂的连接采用大直径销轴铰接，销轴端部设置了开槽螺母与开口销防松结构，可承受起吊过程中的交变冲击载荷，避免长期使用后销轴出现窜动脱落。

　　在功能特性上，这款吊臂的作业幅度可通过折臂的角度调整覆盖1.2米到2.8米的范围，最大起升高度从安装基面算起可达3.2米，完全满足轻型货车从地面到货箱平面的货物吊装需求，也可适配1.5米高度的设备维修台零部件抬升作业。臂体表面采用喷塑处理，相比普通喷漆更耐户外作业的雨水、粉尘腐蚀，适合长期在露天环境下使用。臂体侧面预留了可选装的液压绞盘安装位，如果用户需要更大的起升高度，可直接加装绞盘组件，不需要对臂体进行二次打孔加工。

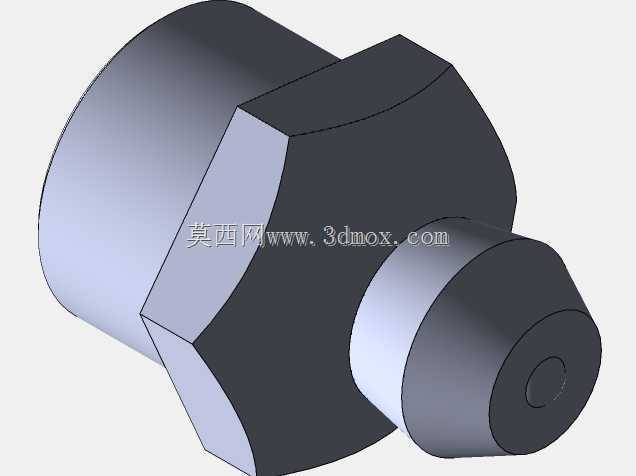

　　设计过程中重点校核了三个危险截面的应力情况，分别是折臂关节处的焊缝截面、主臂与液压缸铰接点的截面、底部支座与主臂连接的销轴孔截面，通过有限元分析对这三个位置的板材厚度做了针对性加强，在非受力区域则适当削减板材厚度，控制整体自重。同时臂体的所有铰接点都设计了黄油嘴注油通道，日常维护时可直接通过黄油嘴加注润滑脂，不需要拆解销轴，降低后期维护成本。

　　安装边界方面，这款吊臂的安装基面要求平面度误差不超过2mm，三个安装支脚的固定螺栓需选用8.8级以上高强度螺栓，单颗螺栓预紧扭矩控制在120N·m，安装时需保证吊臂回转中心（如果加装回转底座的话）距离载体边缘至少有200mm的安全距离，避免起吊时重物与载体发生碰撞。如果是固定在地面使用，需要做厚度不低于200mm的混凝土预埋基础，预埋螺栓的深度不小于300mm，保证起吊时的整体稳定性。液压系统的供油压力适配16MPa的常规轻型液压站，也可直接从车辆的现有液压系统取油，不需要额外配置高压泵站，进一步降低加装成本。

　　实际作业过程中，这款吊臂的变幅速度可通过液压阀的流量调节控制，空载时变幅全程时间控制在8秒以内，满载时变幅平稳无冲击，不会出现吊物晃动过大的问题。吊钩的额定载荷与吊臂整体额定载荷匹配，安全系数达到4倍，符合起重吊具的相关安全标准。臂体上还预留了警示标识的粘贴位置，可根据使用场景粘贴额定载荷标识、作业警示标识，提醒现场作业人员注意安全距离。
