散料输送设备用BFC型链轮结构设计

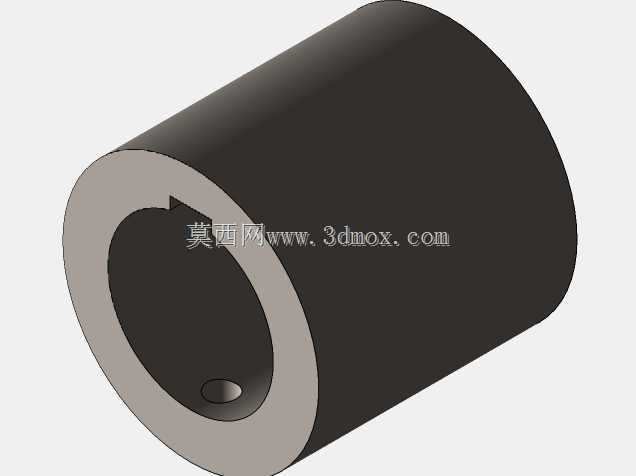

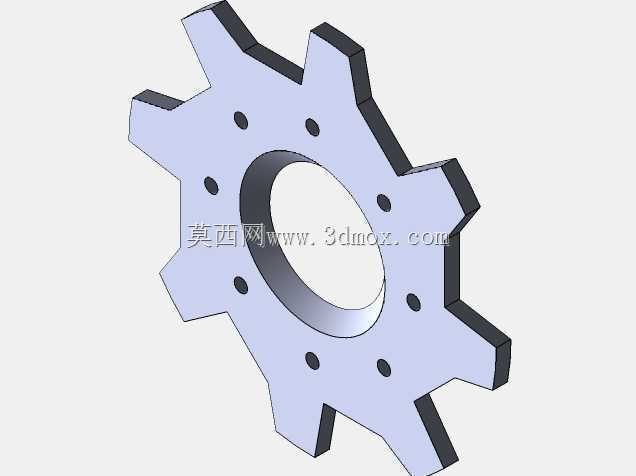

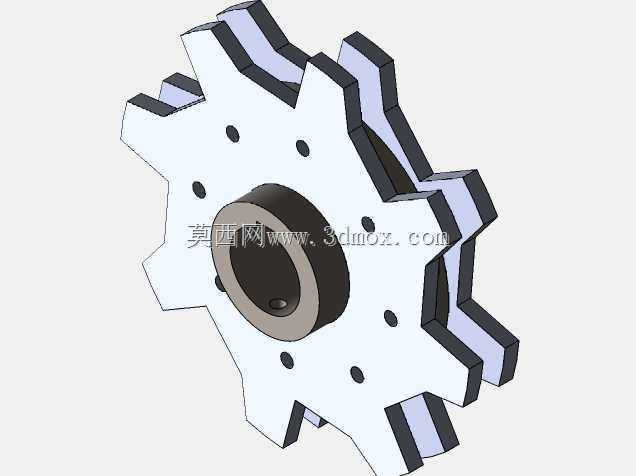

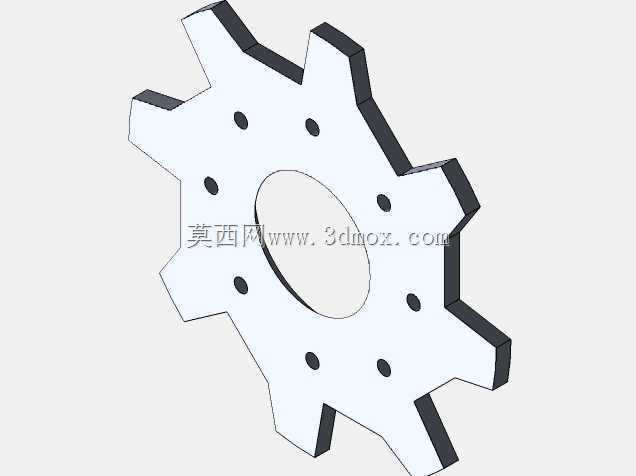

　　在散料输送的作业场景里，这类链轮是链传动输送系统的核心啮合部件，主要适配散装物料输送链条的传动需求，常见于粮食、矿石、建材散料的水平或倾斜输送线中，承担传递扭矩、带动链条循环运行的作用，直接决定输送线运行的平稳性与负载能力。设计这类链轮时，首先要匹配对应输送链条的节距参数，齿形的加工精度直接影响链条啮合的顺畅度，避免运行中出现跳齿、卡滞的问题，齿部的厚度与齿形轮廓经过反复校核，保证和链节的啮合间隙控制在合理范围，既不会因为间隙过大产生传动冲击，也不会因为间隙过小出现啮合卡涩。轮体部分采用辐板式结构，中心设置带键槽的轮毂安装位，轮毂的轴向长度经过计算，能够保证和传动轴的配合长度满足扭矩传递要求，避免运行中出现轮毂与轴的相对滑动；

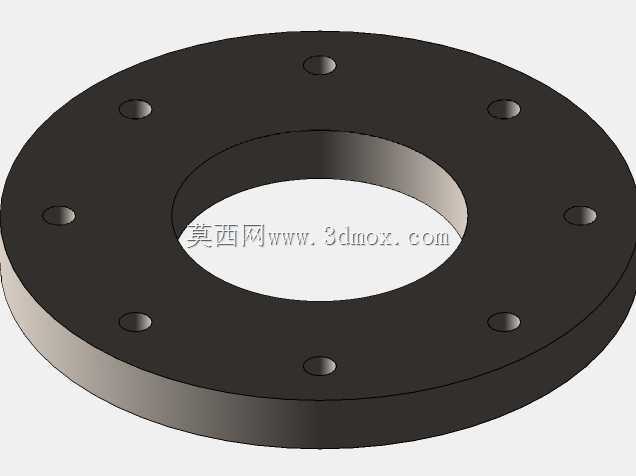

　　轮辐上均匀分布的安装孔，可用于安装辅助的防偏挡边或是配重结构，也可作为加工时的定位孔使用，孔位的位置度公差严格控制，保证轮体转动时的动平衡性能，降低高速运行时的振动与噪音。齿部的轮廓设计考虑了散料作业环境的适应性，齿顶与齿侧的过渡圆角做了加大处理，即使输送过程中有少量散料颗粒落入啮合区域，也能顺着圆角被挤出啮合面，不会因为颗粒卡滞造成齿面磨损加剧或是链条跳齿。链轮的轴向安装边界需要匹配输送机架的安装间距，轮毂的凸台高度要保证链轮安装后，轮齿部分和两侧机架护板留有足够的安全间隙，避免运行中轮齿和护板发生摩擦；轮体的外径尺寸根据传动比与链条节距计算确定，保证链条绕入和绕出链轮时的包角满足传动要求，减少链条的附加载荷。

　　从实际使用的角度出发，这类链轮的齿面通常会做表面硬化处理，提升耐磨性能，因为散料输送场景下往往伴随粉尘颗粒，啮合过程中颗粒会对齿面产生磨粒磨损，足够的硬化层深度能够大幅延长链轮的更换周期。设计建模过程中，需要重点校验齿根的弯曲强度，因为散料输送线启动时往往会有瞬时冲击载荷，齿根的圆角过渡能够有效降低应力集中系数，避免长期冲击载荷下出现齿根断裂的问题；同时轮毂的键槽位置要避开轮辐的应力集中区域，保证扭矩传递路径上的结构强度足够。轮体的轻量化设计也是建模时需要考虑的点，在保证结构强度的前提下，辐板部分的厚度做了优化，既不会因为过厚增加不必要的转动惯量，造成启动时电机负载过大，也不会因为过薄导致轮体刚性不足，运行中出现变形。实际安装时，

　　需要保证链轮和传动轴的同轴度公差，两个配对链轮的共面度也要控制在允许范围内，否则会造成链条的偏磨，大幅缩短链条和链轮的使用寿命；链轮的轴向定位通常采用轴肩配合锁紧挡圈的方式，建模时轮毂的端面要预留出挡圈的安装位置，保证定位可靠。这类链轮和普通传动链轮的区别在于，它的齿距更大、齿厚更厚，能够承受散料输送过程中的大载荷与冲击，同时齿形的设计更适配输送用的长节距链条，啮合时的接触面积更大，单位面积的接触应力更小，更适合长时间连续运行的输送作业场景。在建模过程中，齿形的绘制采用展成法原理，保证每个齿的轮廓都能和链条滚子完美贴合，转动过程中接触应力均匀分布，避免局部应力过大造成早期磨损；轮体上的所有孔位都做了倒角处理，既可以去除加工毛刺，也能避免安装时孔边的锐角划伤操作人员或是损坏密封件。对于输送线的设计选型来说，这类链轮的齿数选择也有讲究，齿数过少会造成链条动载荷增大，运行平稳性下降，齿数过多则会导致链轮外径过大，增加设备的整体尺寸，通常会根据输送线的运行速度与负载大小选择合适的齿数，平衡运行平稳性与设备紧凑性的需求。
