造粒机圆形法兰端盖密封安装结构

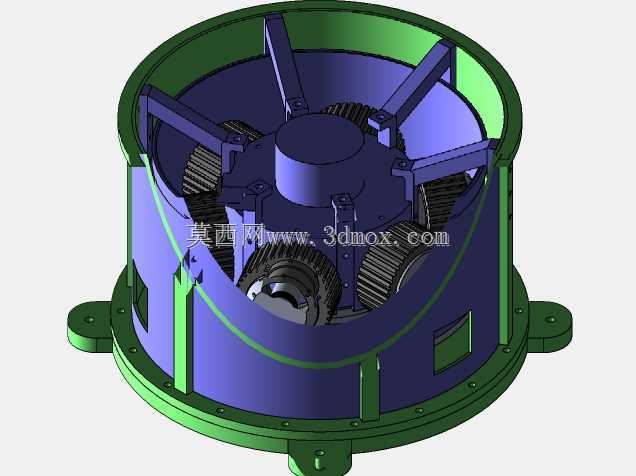

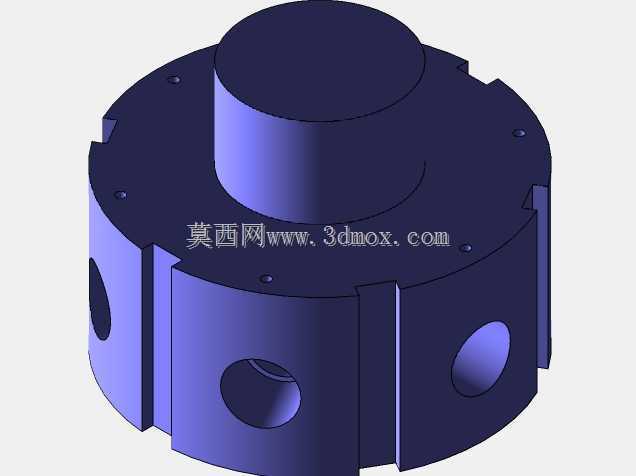

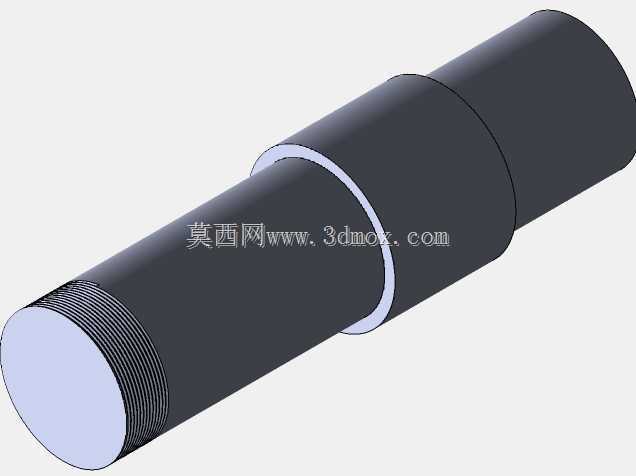

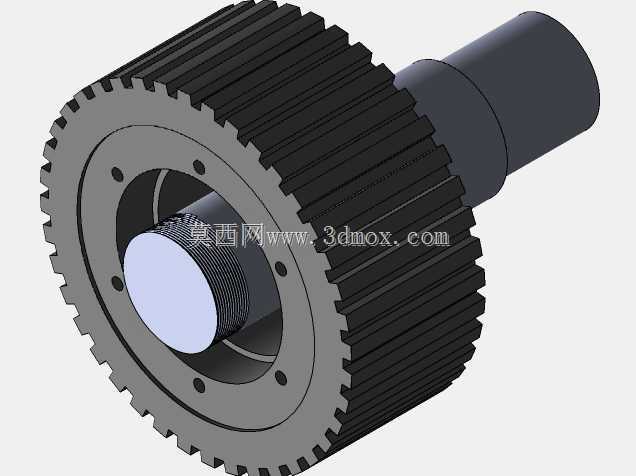

　　该盘状构件属于造粒工段主机筒体端部的承压封盖部件，在整套颗粒制备生产线里承担筒体端面封闭、工艺腔压力维持、内部物料阻隔以及外部辅件对接的作用。造粒工序本身要先完成粉体与粘结组分的均匀混合，再把软质团料输送到成型腔，经剪切、挤出、切粒后送入热处理环节，把初成型的软颗粒烘烤固化为硬度稳定的成品球粒；整个流程中筒体端部不能出现漏料、泄压或者杂质侵入，否则会直接破坏腔体内压力梯度，导致颗粒粒径离散、成型密度不均，严重时还会出现粉料从结合面喷溅的情况，这也是端盖结构在设计时优先考虑密封可靠性的原因。

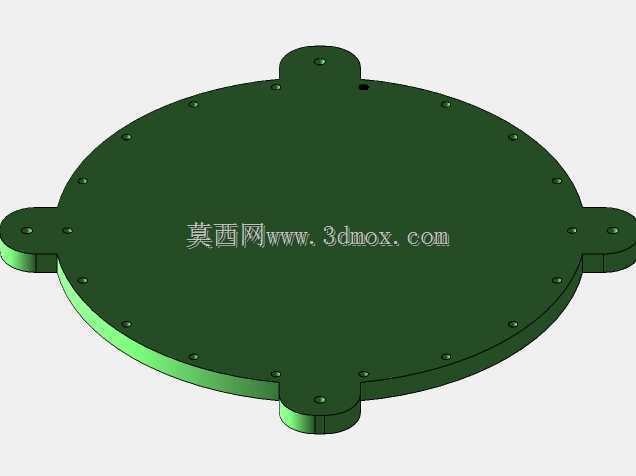

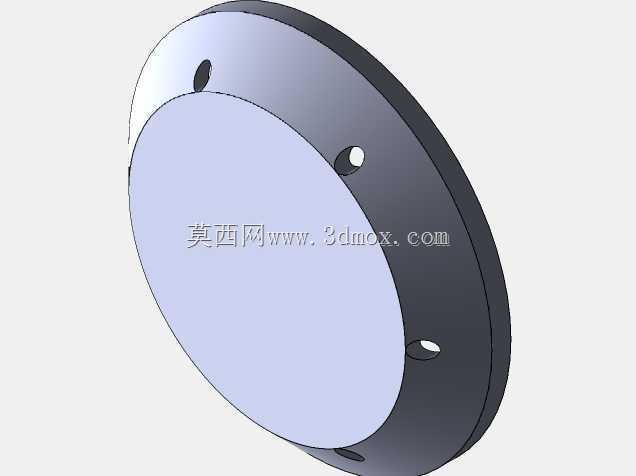

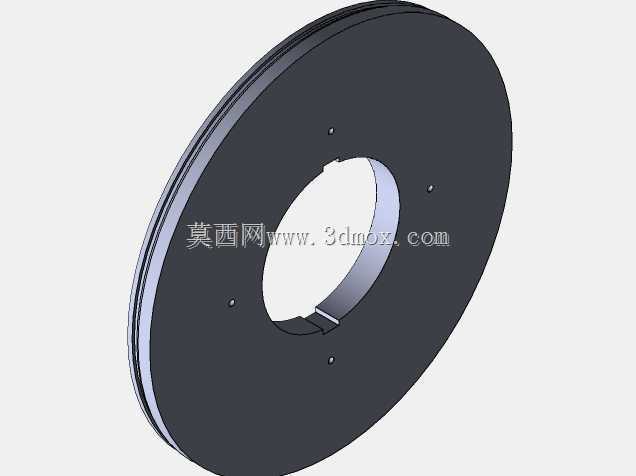

　　从外形轮廓看，主体采用大直径圆盘结构，盘体厚度按照承压工况做了等厚加强，盘面没有做大面积减重挖空，避免在持续受压和热循环下出现板面翘曲。圆盘外缘沿周向均匀布置了多组紧固孔，孔位围绕盘心呈环形阵列分布，装配时螺栓沿圆周逐点压紧，能让密封面的压应力沿整圈均匀传递，不会出现局部压不实、局部螺栓过载的问题。盘体上下两处延伸出带孔的凸耳安装座，凸耳和主圆盘之间做了平滑过渡补强，没有尖锐转角，既可以作为端盖与主机机架定位销的配合位，也能承担端盖翻转检修时的吊挂受力，拆装时不用额外焊接临时吊点。

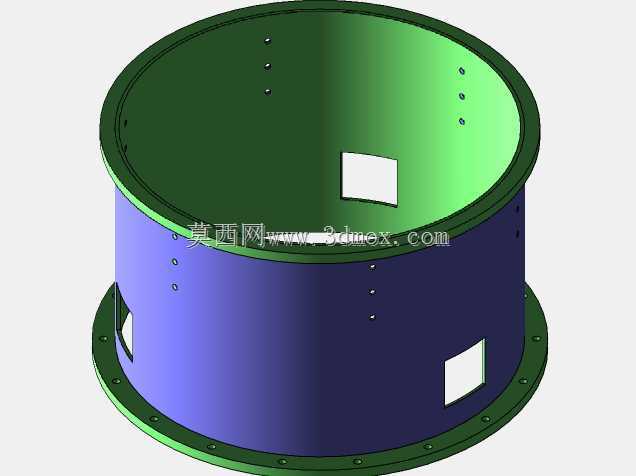

　　实际建模过程中，盘体所有孔位的位置度都按照装配公差做了关联约束：周向紧固孔的中心圆直径与筒体法兰的螺栓孔组完全匹配，凸耳上的定位孔与机架支座的销孔同轴，三维装配时可以直接做同轴心、重合面约束，不会出现孔位错位无法穿装螺栓的问题。盘体朝向筒体的一侧预留了整圈密封垫片安装平面，平面粗糙度要求在装配面区域控制在密封件允许的范围内，加工时该面走一刀精车即可保证平面度，不需要额外复杂铣削工序；朝外的盘面则作为外部护罩、观察组件或者管路接头的安装基准，预留的小孔可以用来固定温度检测元件或者辅助接线支架。

　　安装边界方面，端盖的最大外轮廓由圆盘直径加上下凸耳的总延伸长度决定，现场布置时要在筒体端部留出足够的侧向操作空间，方便工人使用扭矩扳手沿圆周依次紧固螺栓，同时凸耳下方要预留销轴拆装的操作间隙。端盖与筒体对接时，先把密封垫片平铺在筒体法兰端面，再将端盖凸耳的定位孔对准机架支座的销位缓慢推入，定位销承受端盖的径向剪切力，周向螺栓只负责提供轴向压紧力，受力分工明确，长期运行后螺栓不容易受径向剪切断裂。

　　在工况适配性上，盘体的圆角过渡位置都做了应力释放处理，造粒过程中腔体内温度会随热处理工序产生周期性波动，金属盘体热胀冷缩时，过渡圆角可以避免应力集中在凸耳与圆盘的交接位置产生疲劳裂纹。盘面的均布孔间距经过排布校核，相邻螺栓之间的密封面跨距控制在垫片有效密封宽度范围内，即便腔体内存在一定的物料挤压压力，垫片也能保持足够的比压，不会出现局部缝隙渗漏。对于需要定期开腔清理残料、更换内部切粒刀片的维护场景，该端盖拆去周向螺栓后，可以绕凸耳的定位销轴小角度翻转，不用完全把沉重的端盖从设备上吊离，大幅降低了日常检修的操作难度，也避免了重型端盖吊装过程中磕碰密封面的风险。

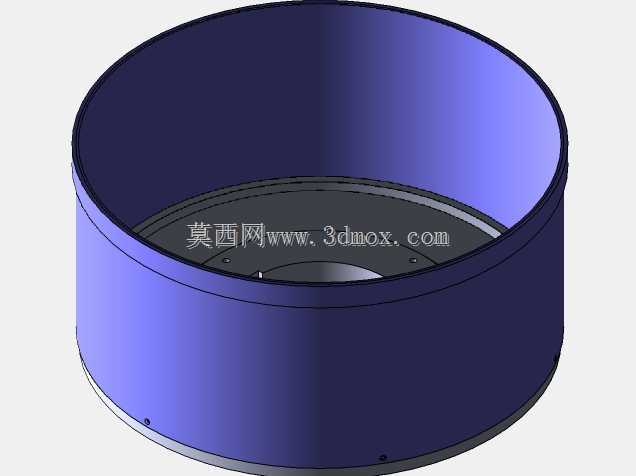

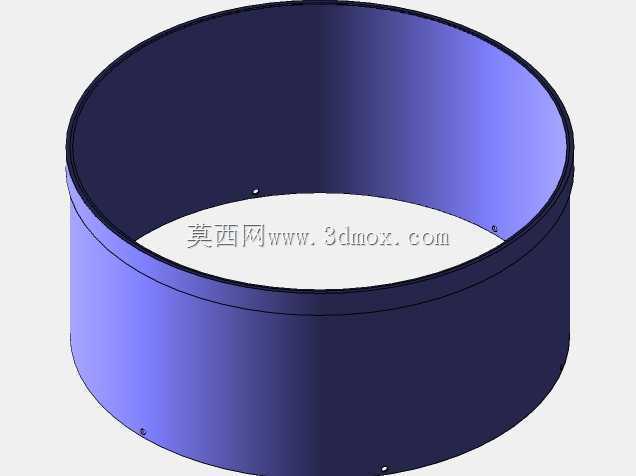

　　结构细节上，盘体边缘做了小厚度的台阶止口，止口外径与筒体内径采用小间隙配合，合盖时止口先嵌入筒体内腔，自动完成端盖与筒体的径向对中，不用反复调整盘体位置来对齐螺栓孔，既提升了装配效率，也能让密封垫片在合盖过程中不会被径向错位搓动移位。所有开孔的边缘都做了倒角处理，穿装螺栓时不会刮伤螺栓螺纹，也去除了机加工产生的锐边毛刺，现场装配操作的安全性更好。整个构件没有复杂的曲面特征，加工工艺性好，采用常规板材下料后车削端面、钻削孔位即可完成制造，检测时直接用游标卡尺核对孔位中心圆直径、用平台打表检查盘面平面度就能完成质量校验，非常适合中小型造粒设备的端盖配套选型与结构参考。
