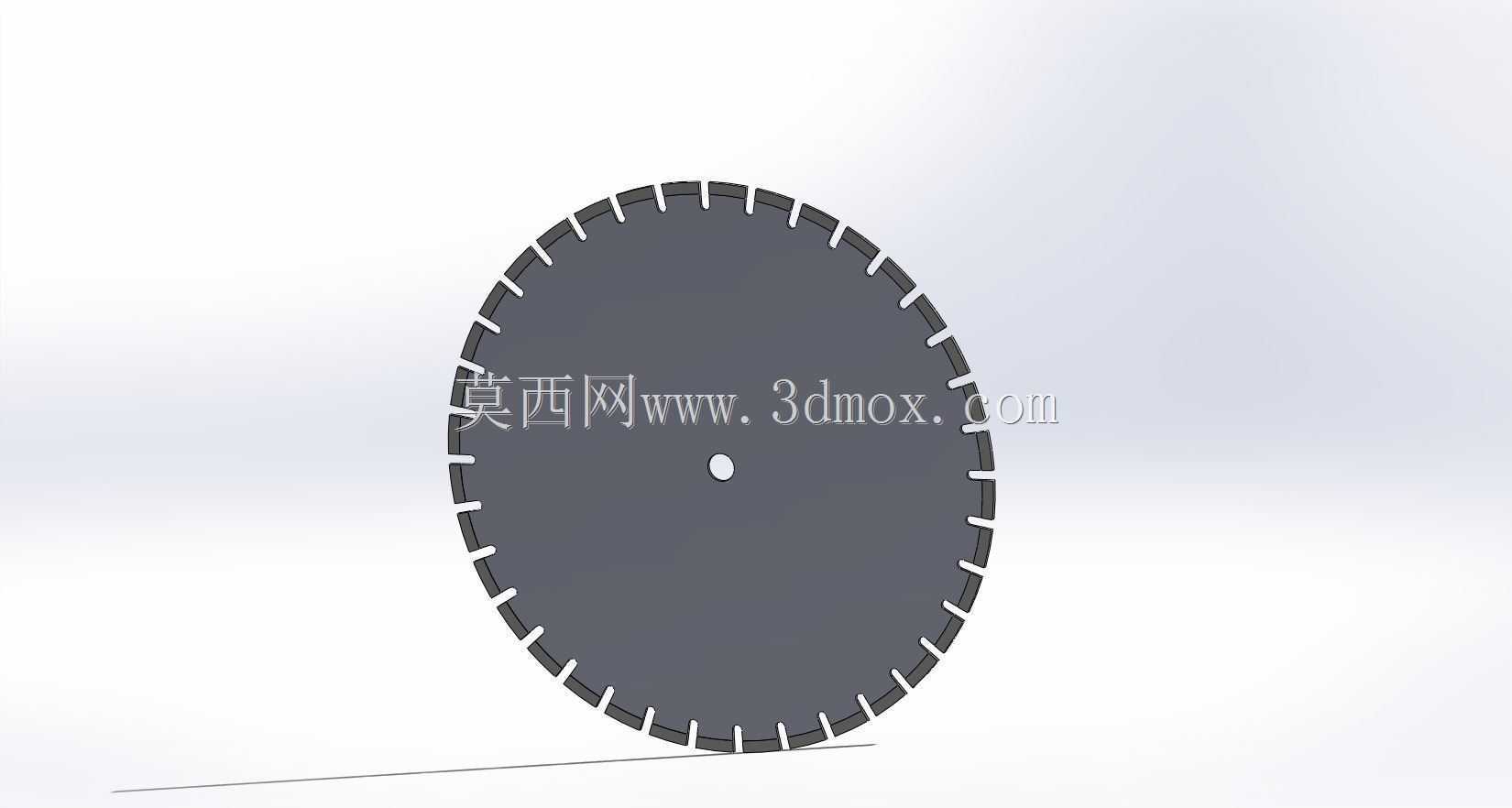

600mm直径石材加工用套筒锯片结构

　　这款600mm规格的套筒锯片，主要面向石材加工行业的大块荒料切割、板材修边作业场景，在石材加工厂的桥式切割机、龙门切机上都能适配安装，也可用于混凝土预制件的现场切割、耐火砖的定长裁切作业，属于硬质材料切削的核心消耗配件。从实际使用场景来看，这类大直径锯片的切削深度足够覆盖常规石材板材的厚度需求，单次走刀就能完成200mm以上厚度的石材切断，不需要分层切削，能大幅提升大块石材的开料效率，相比小直径锯片减少了走刀次数，也降低了分层切削带来的板材端面台阶误差。从结构设计思路上，这款锯片采用整体圆盘式基体，中心设置单安装定位孔，安装时直接套在切割机主轴的定位轴颈上，靠法兰盘压紧固定，定位孔的尺寸公差按照h7级精度设计，

　　和主轴配合后能保证高速旋转时的径向跳动量控制在0.1mm以内，避免切削时出现锯片偏摆导致的崩边、打齿问题。锯片外缘均匀分布切削齿，齿槽的宽度和深度经过匹配设计，既能保证切削时的排屑空间，让石材碎屑能顺着齿槽快速甩出切削区，避免碎屑卡在齿缝里加剧刀头磨损，又能保证基体的整体刚性，不会因为齿槽过深导致锯片高速旋转时出现变形、失稳的问题。锯片的基体采用65Mn弹簧钢材质的设计思路，整体经过调质处理，硬度控制在HRC42-48区间，既有足够的刚性抵抗切削时的侧向力，又有合适的韧性，遇到石材里的硬质点、轻微冲击时不会出现崩裂、断片的问题，切削齿的排布采用等间距设计，每个齿的切削角度统一，保证切削时每个刀头的受力均匀，

　　避免个别齿受力过大出现过早磨损。从安装边界尺寸来看，这款锯片的外径为600mm，安装时需要保证切割机的防护罩内部净空直径不小于620mm，给锯片旋转留出足够的安全间隙，避免锯片旋转时和防护罩发生剐蹭；中心安装孔的尺寸匹配常规石材切割机的主轴直径，安装时法兰盘的压紧直径不小于120mm，保证压紧力足够覆盖基体的核心受力区，避免高速旋转时锯片出现打滑。实际使用时，这款锯片需要配合冷却水作业，冷却水直接对准切削齿和石材的接触区域，既能降低刀头的切削温度，避免刀头过热导致金刚石颗粒提前脱落，又能起到冲屑的作用，把切削产生的石粉及时冲走，减少石粉对锯片基体和主轴轴承的磨损。从功能特性上，这款套筒锯片的刀头采用金属结合剂烧结金刚石的设计，

　　刀头和基体之间采用高频焊接固定，焊接强度足够承受大切深时的切削力，不会出现刀头脱落的问题；锯片的整体动平衡等级按照G6.3级设计，出厂前经过动平衡校正，3000rpm转速下运行时的振动量控制在允许范围内，能减少切割机主轴的轴承磨损，也能降低切削时的噪音，提升切割端面的平整度。在石材加工厂的实际作业中，这类大直径锯片通常用于花岗岩、大理石的荒料开片，把整块的荒料切割成不同厚度的板材，也可用于路沿石的定长切割、石材墓碑的外形加工，相比小直径锯片，它的切削线速度更高，在相同主轴转速下，外缘的切削线速度能达到硬质材料切削的最优区间，切削效率更高，加工出的端面平整度更好，后续的打磨、抛光工序余量更小，能减少后续工序的加工时间。设计这款锯片的三维结构时，重点还原了基体的厚度变化、切削齿的齿形角度、中心安装孔的定位尺寸，还有齿槽的圆弧过渡结构，这些细节都是实际生产中影响锯片使用寿命和切割效果的关键，比如齿根位置采用圆弧过渡，能避免应力集中，防止锯片在反复受力、冷热交替的工况下从齿根位置出现裂纹，延长锯片的整体使用寿命。另外，锯片基体的表面设计有消音线槽的预留结构，实际生产中可以在基体上加工细密的消音缝，进一步降低切削时的共振噪音，改善车间的作业环境，不过这款基础款的结构保留了基体的完整性，适合对成本敏感、作业环境对噪音要求不高的加工场景，用户也可以根据自己的使用需求在这个基础结构上做消音结构的改进。
