参数化金属丝网SolidWorks设计表绘制方案

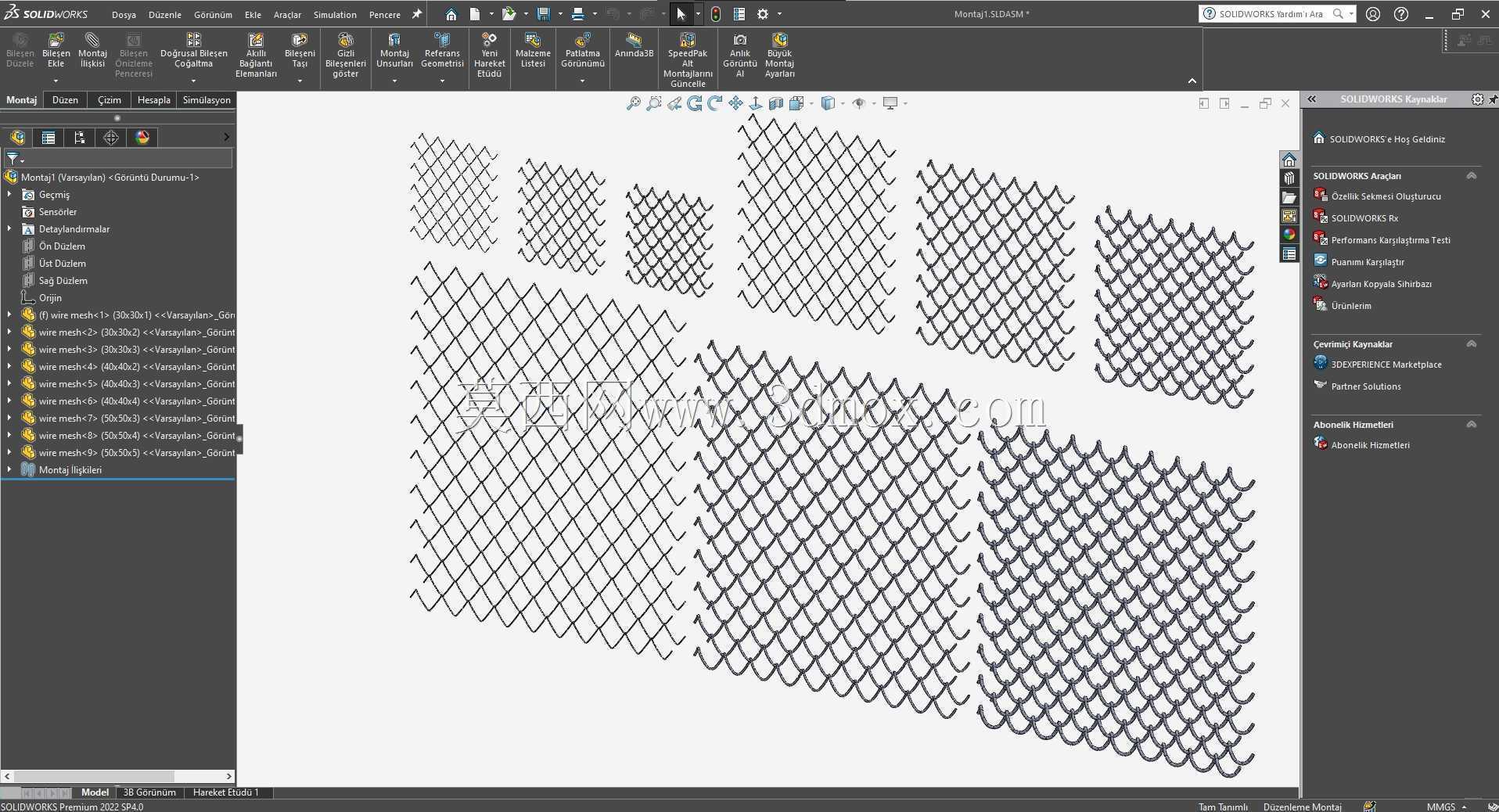

　　金属丝网作为工业领域应用极广的构件，在筛分过滤、防护隔离、物料输送、散热支撑等场景中都承担着核心功能，从矿山筛分的耐磨矿筛网、化工流体过滤的精密滤网，到设备外围的安全防护网、建筑施工的钢筋网片，不同工况对丝网的丝径、网孔形状、开孔率、网面幅宽都有着差异化要求，传统建模方式逐根绘制丝材、逐个阵列网孔的效率极低，一旦需要调整网孔规格或丝径参数，就要推翻原有模型重新搭建，完全无法适配多规格快速迭代的设计需求。本次设计依托SolidWorks设计表功能搭建全参数化的金属丝网模型，核心思路是先锁定丝网的基础构成逻辑：所有金属丝网都是由金属丝按照固定经纬交织规律排布而成，交织节点处的丝材压弯形态、相邻丝材的间距、丝材本身的截面尺寸，

　　是决定丝网形态与性能的三个核心变量。建模初期先完成单根经丝与单根纬丝的基础特征搭建，将丝径设置为全局可调用参数，再针对交织位置做压弯处理，压弯的弧度、深度与丝径参数做关联约束，保证丝径调整时，交织位置不会出现丝材干涉或者间隙过大的问题，避免后续阵列后出现批量特征错误。完成单组经纬丝的交织单元后，将网孔的横向间距、纵向间距、网面总宽度、总长度都纳入设计表的管控维度，设计表内可直接录入多组不同规格的参数组合，切换参数时模型会自动重构，不需要手动修改特征尺寸。从实际应用的安装边界来看，模型预留了网边的包边处理余量，可根据安装场景的固定需求，调整边缘丝材的伸出长度或者折边结构，比如用于振动筛的筛网，边缘需要加厚包边来适配筛机的张紧固定结构，

　　参数调整时只需要在设计表内修改边缘包边的宽度、厚度参数，就能快速生成对应结构，不需要额外新增特征。针对不同的网孔图案需求，比如菱形孔、方形孔、矩形孔，只需要调整经纬丝的交织角度、相邻丝的偏移量参数，就能快速切换网孔形态，像用于防护的菱形拉伸网，不需要重新建模，只需要调整纬丝的倾斜角度与间距参数，就能直接生成对应的网面结构。从结构性能角度看，参数化模型可直接关联仿真分析模块，调整丝径与网孔参数后，可直接导入仿真环境做网面的承重、抗冲击、流体通过率分析，比如用于流体过滤的滤网，调整开孔率参数后可快速计算不同规格下的流阻数据，不需要重复建模就能完成多方案性能比对。建模过程中所有特征都做了全约束处理，不存在悬空特征或者欠定义几何元素，

　　参数调整时不会出现特征报错、几何错位的问题，哪怕是几十平米的大尺寸网面，也能通过轻量化阵列设置保证模型运行流畅，不会出现特征过多导致的文件卡顿问题。针对不同的安装场景，模型还预留了网面拼接的定位特征，大尺寸网面分块建模时，相邻网块的边缘可设置定位卡扣或者连接孔特征，参数调整时连接孔的间距、大小会跟随网面参数同步变化，保证现场拼接时的安装精度。
