工业传动用螺旋齿轮箱结构设计

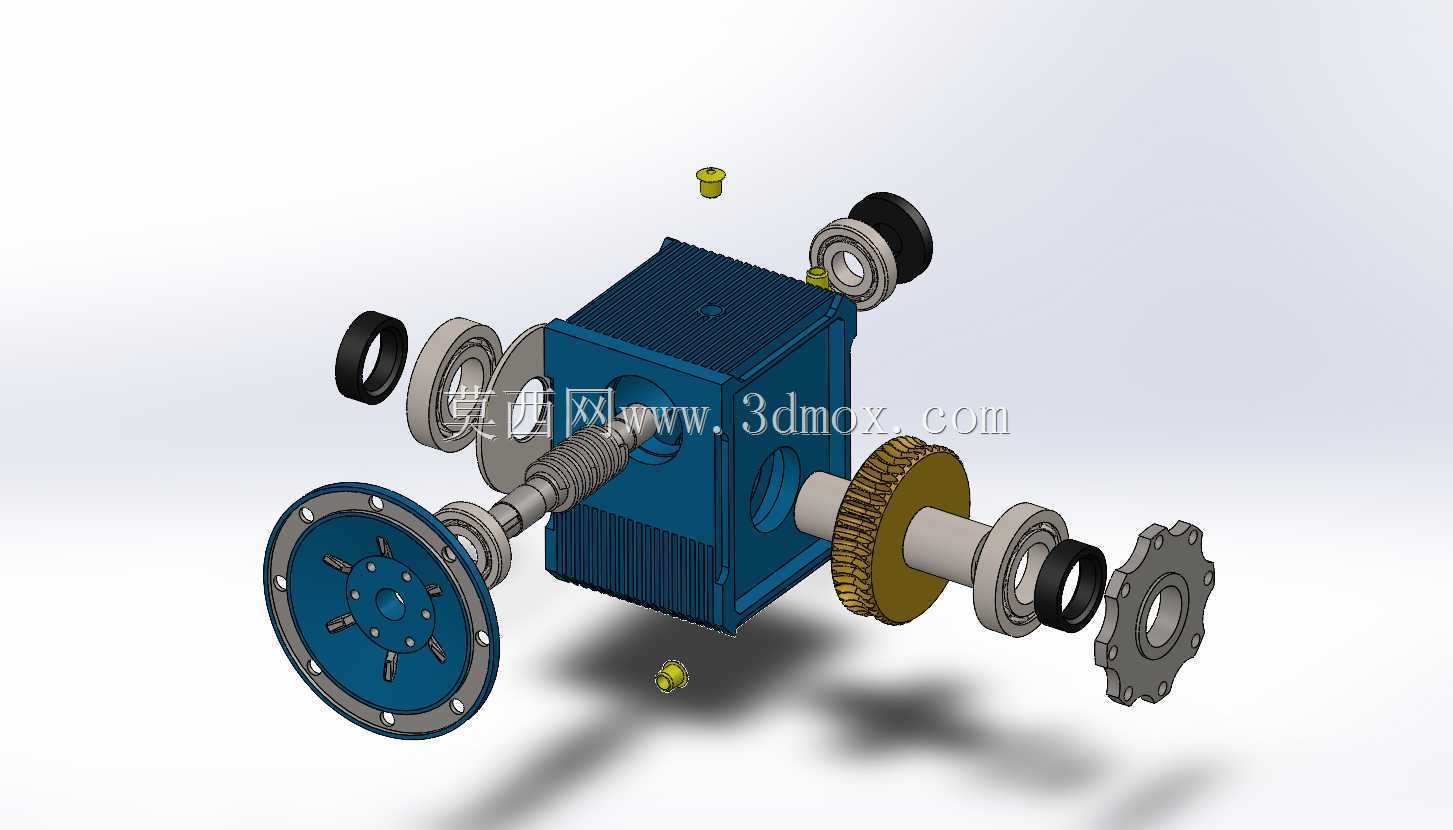

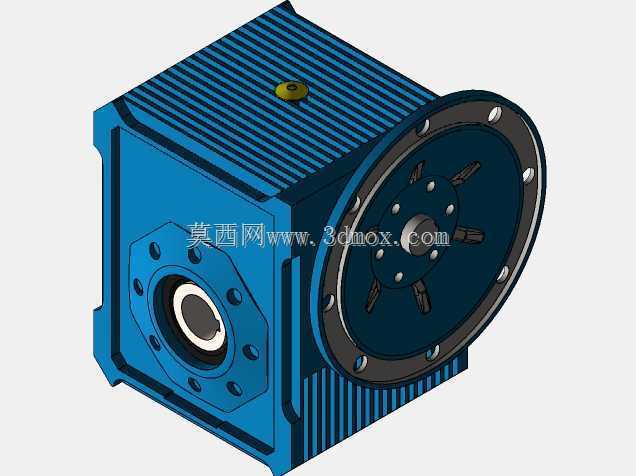

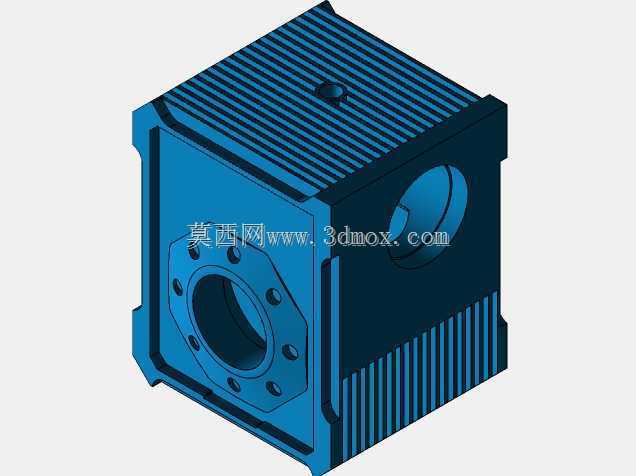

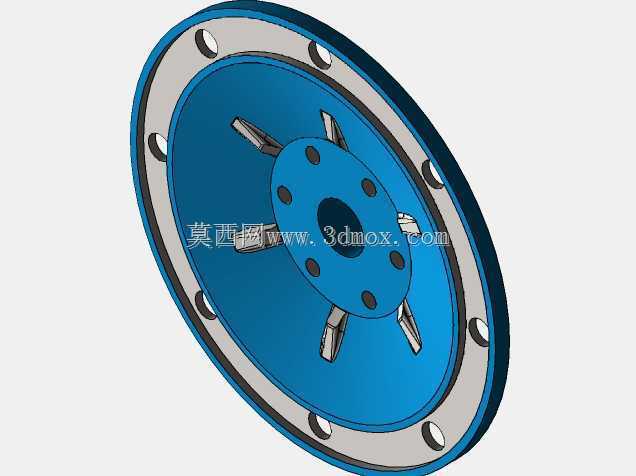

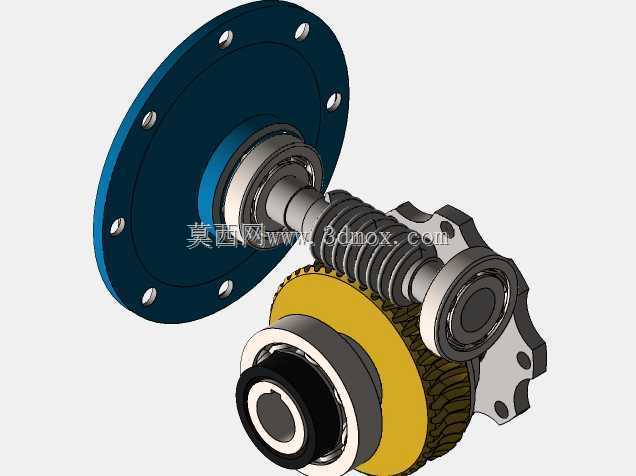

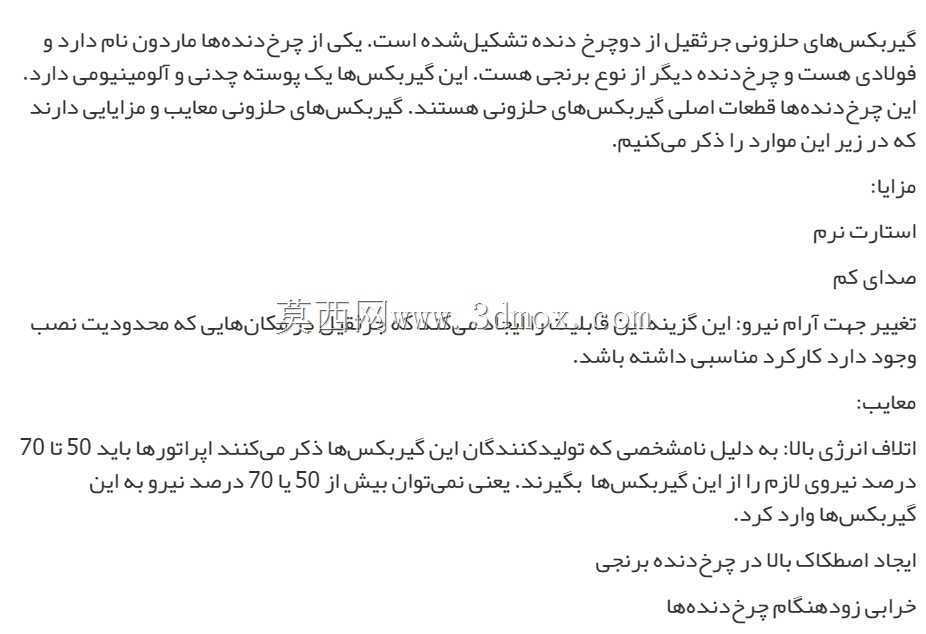

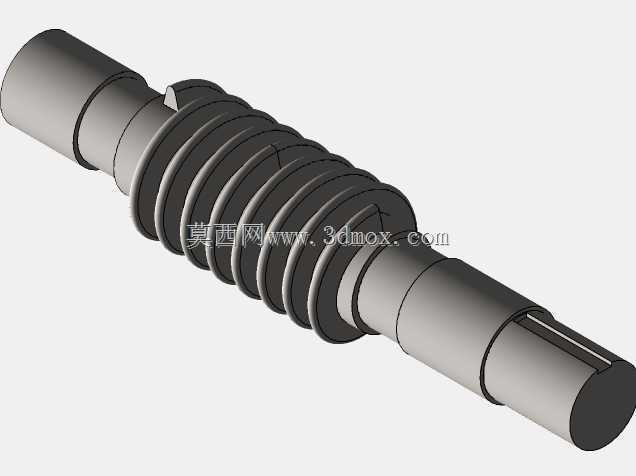

　　这款螺旋齿轮箱的结构设计，核心围绕工业场景下的交错轴动力传输需求展开，在中小型自动化生产线、物料输送设备、精密机床进给单元中都能见到这类传动结构的身影，它的核心作用是在输入输出轴存在空间交错角度的工况下，完成扭矩传递与转速匹配，相比直齿交错传动，螺旋齿的啮合重合度更高，传动过程中齿面接触是渐进式的，能有效降低运行噪音与啮合冲击，适合中高速、有一定平稳性要求的传动工位。从结构拆解来看，箱体采用一体化铸造成型的腔体结构，侧壁预留了输入轴、输出轴的轴承安装孔位，腔体内部的空间刚好容纳两组啮合的螺旋齿轮副，同时预留了润滑脂存储的腔室，不需要额外配置复杂的循环润滑系统，适合免维护周期较长的安装场景。输入轴端集成了连接法兰盘，

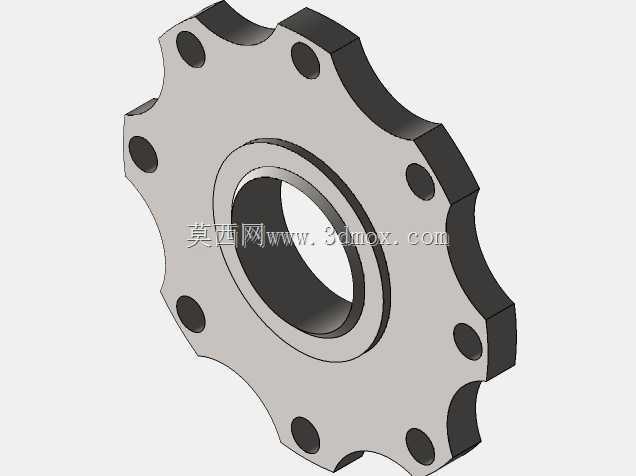

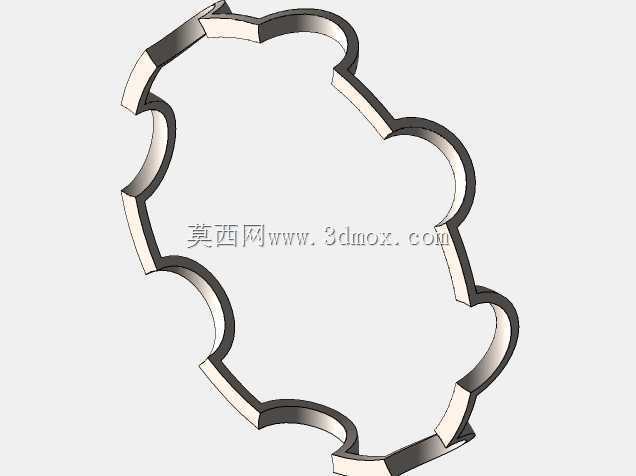

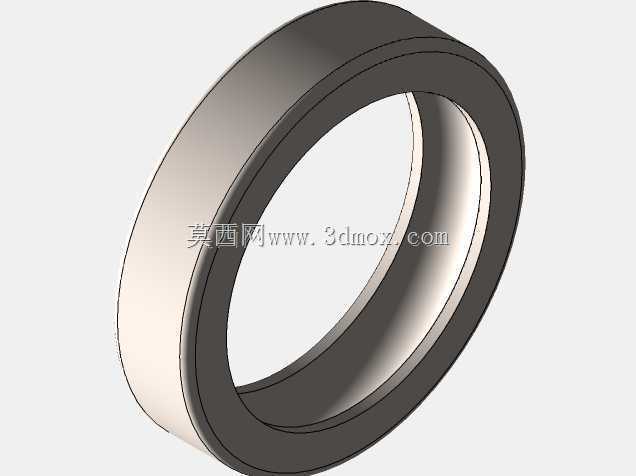

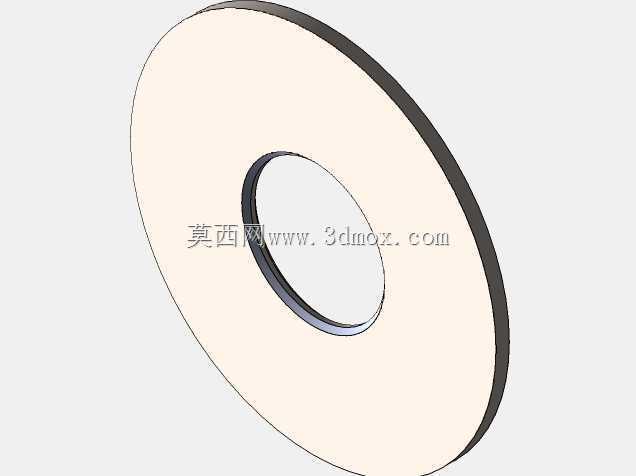

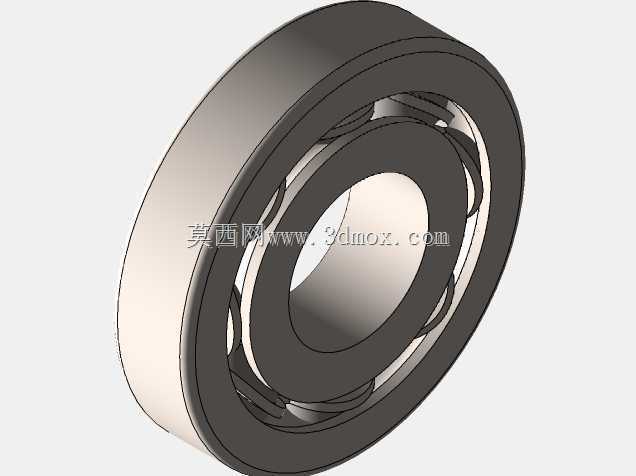

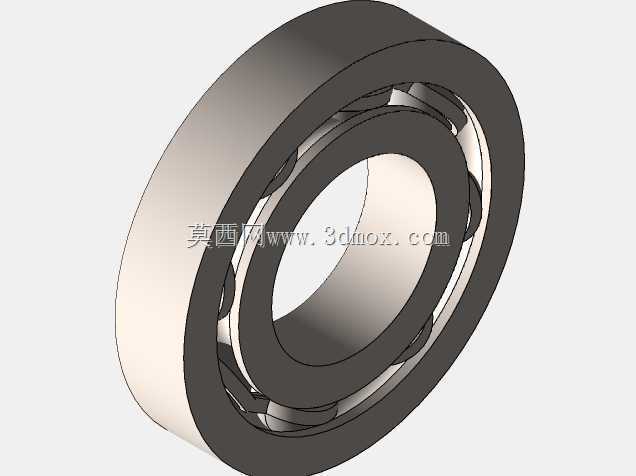

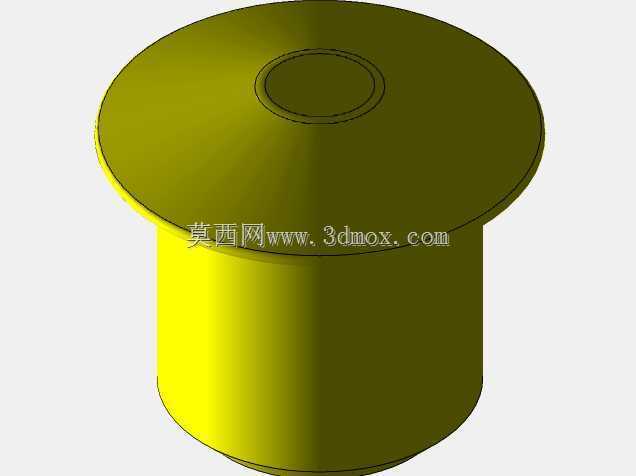

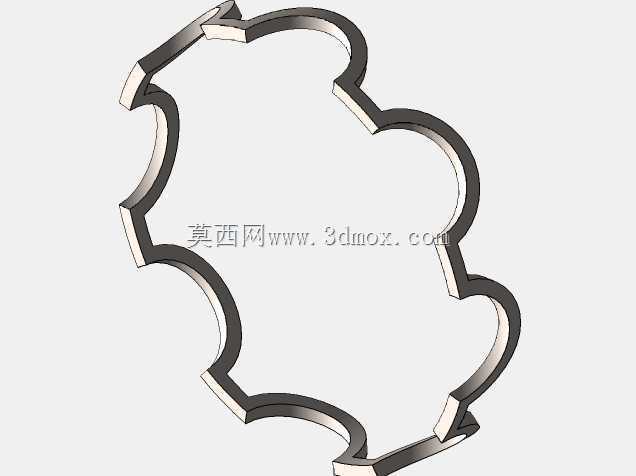

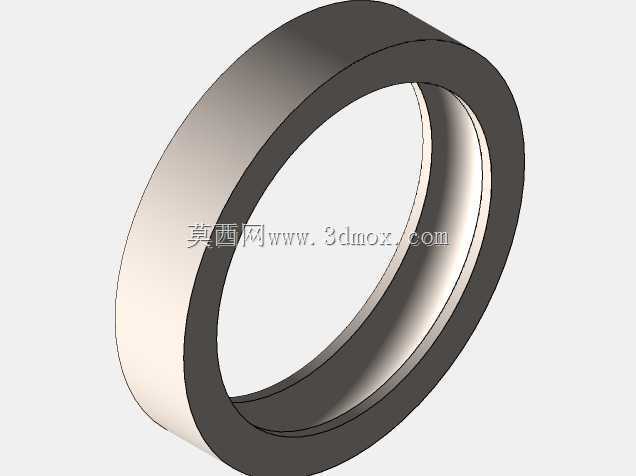

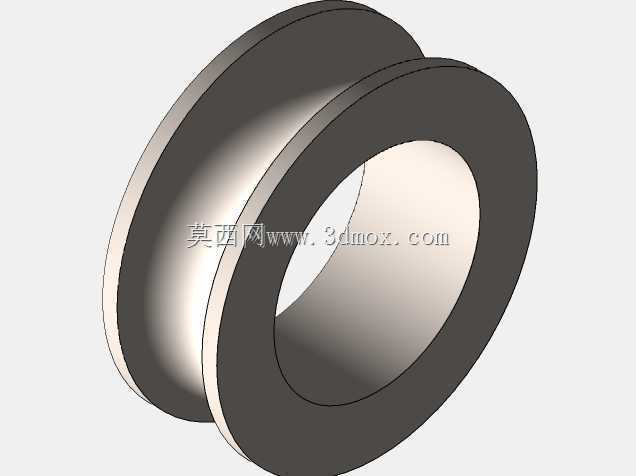

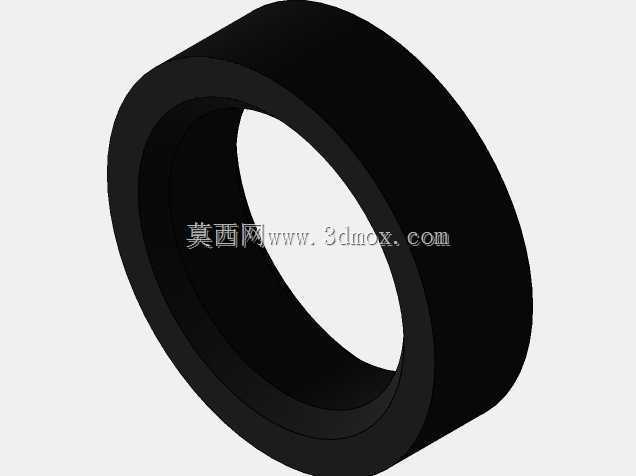

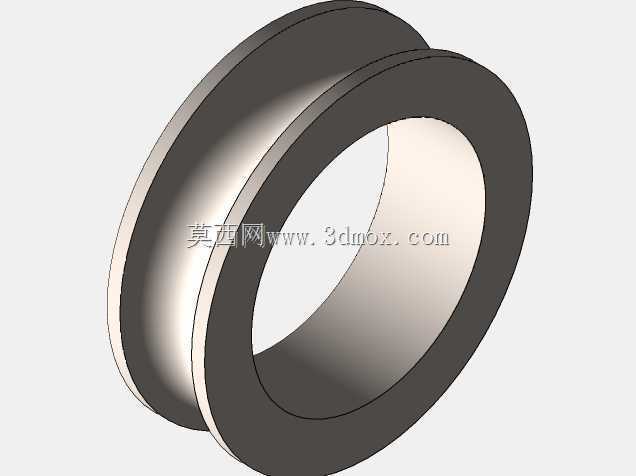

　　法兰盘上的安装孔位按照通用传动接口的尺寸排布，能直接匹配标准规格的驱动电机输出端，不需要额外加工转接件；输出轴端采用花键轴结构，可直接对接负载端的传动链轮、同步带轮或者联轴器，轴伸长度经过核算，既保证连接部件的安装定位空间，又不会因为轴伸过长导致轴端挠度超标，影响齿轮啮合精度。轴承配置上，输入与输出轴均采用深沟球轴承搭配轴向定位挡圈的结构，轴承外圈与箱体安装孔采用过渡配合，内圈与轴颈采用过盈配合，能同时承受径向载荷与少量轴向载荷，适配螺旋齿轮传动过程中产生的轴向分力，避免轴系出现窜动。箱体两侧的端盖采用螺栓紧固连接，端盖与箱体接触面预留了密封槽，可安装O型密封圈防止润滑脂泄漏，同时阻挡外界粉尘、切削液进入箱体内部，适配机加工车间、

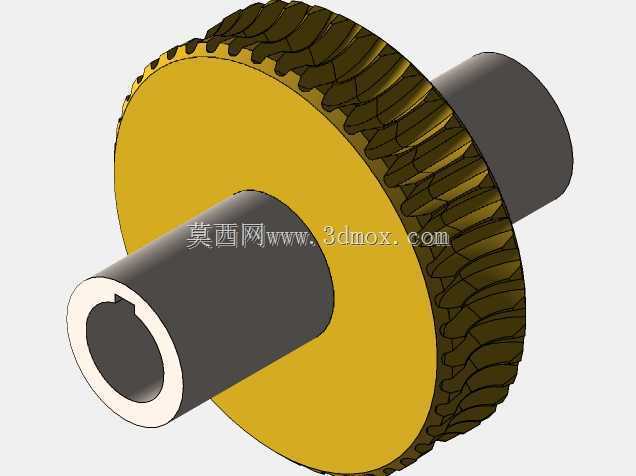

　　物流仓储等存在少量粉尘的作业环境。设计过程中，齿轮参数的匹配经过反复校核：螺旋角的选择兼顾了传动效率与轴向力大小，避免螺旋角过大导致轴承轴向载荷超标，也不会因为螺旋角过小失去螺旋齿轮传动的平稳性优势；齿宽按照额定扭矩下的齿面接触强度、齿根弯曲强度计算确定，保证在额定负载下长期运行不会出现齿面点蚀、断齿等失效问题。安装边界方面，箱体底部预留了四个安装固定孔，孔位间距按照通用安装基座的尺寸规范设计，可直接固定在设备的安装平台上，不需要额外制作转接底座；整体外形轮廓方正，没有突出的不规则结构，方便在设备内部紧凑布局，相邻部件的安装避让空间经过核算，安装时不需要为齿轮箱预留过多的冗余空间，能有效提升设备内部的空间利用率。从实际应用的角度看，

　　这类螺旋齿轮箱不需要复杂的辅助配套部件，装配流程简单：先将齿轮压装到对应轴上，再将轴承加热后装配到轴颈位置，整体装入箱体腔体后，扣合端盖并紧固螺栓，加注适配的润滑脂即可完成装配，后期维护仅需要按照运行周期补充润滑脂，不需要频繁拆解检修，非常适合批量配套在标准化工业设备中，能在保证传动精度与运行平稳性的前提下，有效降低设备的生产与维护成本。在传动精度控制上，轴系的轴向窜动量控制在0.02mm以内，齿轮副的侧隙按照精密传动的要求设定，既不会因为侧隙过小导致运行卡滞，也不会因为侧隙过大导致传动回程误差超标，适配有一定定位精度要求的传动工位，比如自动化生产线的分度输送、机床的进给传动等场景。
