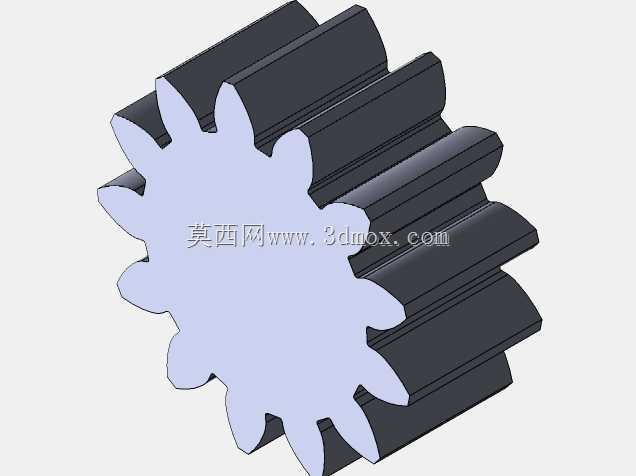

定制模块齿轮轮廓换挡结构设计

　　在交流稳压器的调压换挡执行结构中，这类定制模块齿轮轮廓的换挡构件，是保障调压过程中动力传递平顺、挡位切换精准的核心传动零件，区别于标准模数齿轮的通用适配性，该构件的齿廓完全匹配对应换挡动作的啮合行程需求，在稳压器进行电压档位切换时，能够通过齿间的精准啮合带动触点机构完成不同绕组抽头的对接，避免换挡过程中出现打齿、跳挡或者接触不良的问题，保障调压输出的稳定性。

　　从实际应用场景来看，这类齿轮构件不仅用于交流稳压器的换挡机构，在各类需要定行程间歇传动、挡位切换的机电设备中都能见到同结构原理的应用，比如小型变速箱的挡位锁止齿轮、自动化生产线的间歇分度传动件，其核心设计逻辑都是通过非标准的齿廓轮廓，匹配特定的啮合转角与传动行程，不需要额外加装行程限位结构，依靠齿形本身的轮廓边界就能实现传动行程的精准控制，减少配套零件的数量，压缩整个传动机构的安装空间。

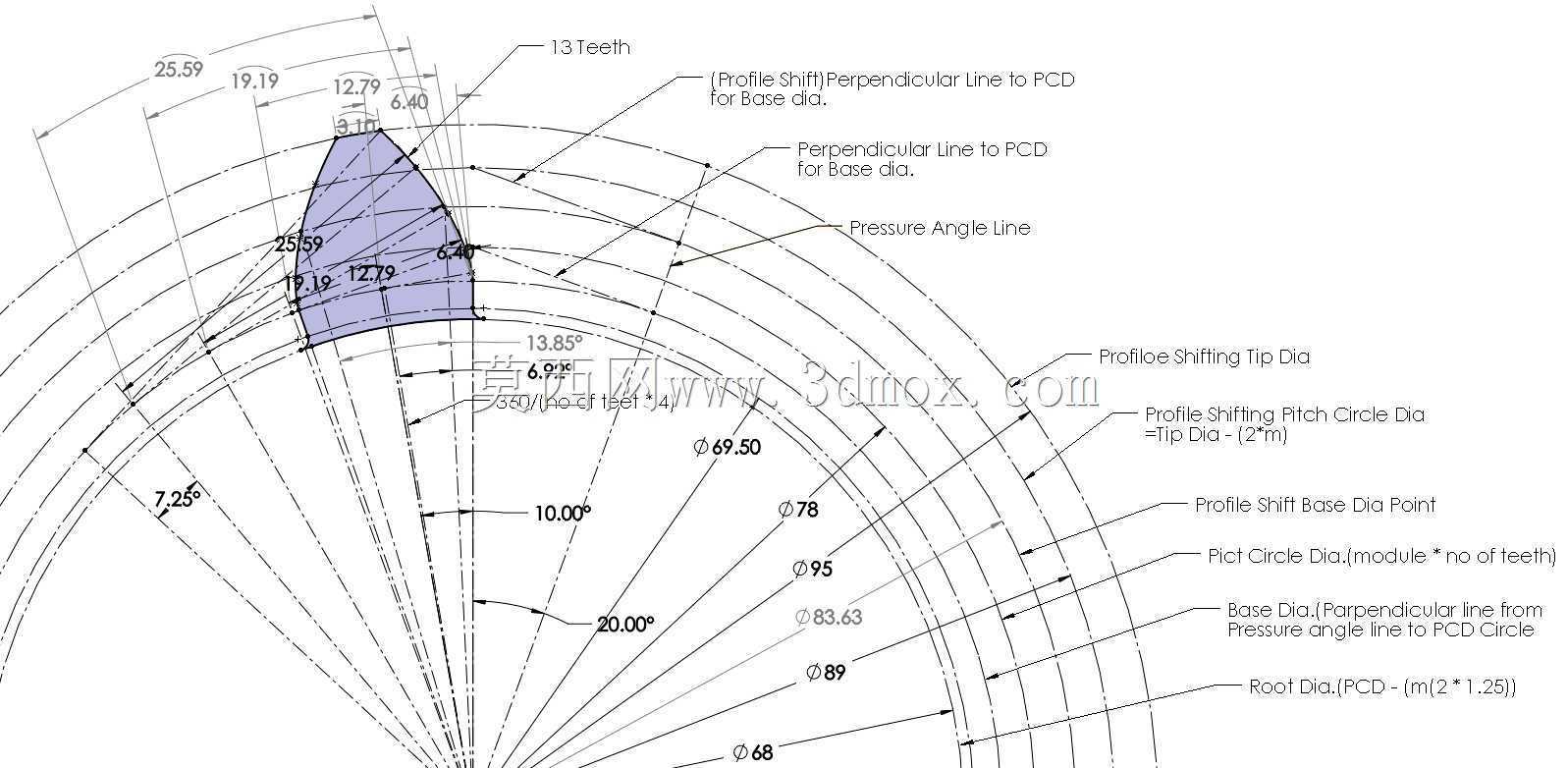

　　设计这类齿廓结构的时候，首先要明确整个换挡动作需要的传动转角，也就是齿轮从初始啮合位置转动到挡位锁止位置的总角度，再根据配套刀具的加工参数确定每个齿的齿厚、齿高以及齿间的间隙，这里采用标准模块刀具加工定制齿廓，就是为了在满足非标准传动行程的前提下，降低加工难度，不需要定制特殊成型刀具，用常规的齿轮加工设备就能完成齿形切削，兼顾定制化的功能需求和批量加工的经济性。齿形的渐开线起始角度、齿顶的修缘量都要结合实际啮合的配对零件参数调整，比如换挡过程中齿轮需要和齿条或者扇形齿块做短暂的啮合脱离再重新啮合，齿顶的修缘就要比常规连续传动的齿轮更大，避免入齿的时候出现齿顶干涉，导致换挡卡滞。

　　从安装边界来看，这类齿轮的内孔配合尺寸、轴向定位台阶的高度都要和配套的转轴、轴承位完全匹配，齿轮的外径尺寸要控制在换挡机构的安装腔体内，转动过程中不能和周边的绝缘构件、触点支架产生运动干涉，齿宽的设计既要满足传动扭矩下的齿面接触强度要求，又不能过宽导致整个机构的轴向尺寸超标，毕竟交流稳压器的内部安装空间十分紧凑，每个传动构件的尺寸冗余都被严格限制。齿面的粗糙度、形位公差也要控制在合理范围内，齿向公差过大会导致啮合过程中出现偏载，加速齿面磨损，缩短整个换挡机构的使用寿命，而如果公差等级设置过高，又会不必要地提升加工成本，所以设计时一般选取中等精度等级，满足换挡频次下的使用寿命要求即可。

　　实际装配过程中，这类齿轮的轴向窜动量要控制在0.1mm到0.3mm之间，窜动量过大会导致啮合过程中齿面接触面积变化，出现传动异响，窜动量过小则会在温度变化出现热胀冷缩时，导致齿轮转动卡滞。齿廓的轮廓度误差直接影响换挡的手感和定位精度，如果轮廓度超差，会出现挡位切换到位后齿轮仍然存在微小转角，带动触点出现偏移，导致输出电压出现偏差，所以加工完成后需要用齿轮检测仪对齿廓进行逐齿检测，确保每个齿的轮廓都符合设计要求。和常规的标准齿轮相比，这种定制轮廓的换挡齿轮不需要搭配额外的定位销、限位块来确定转动终止位置，当齿轮转动到设计的终止角度时，齿廓的特殊型面会和配对构件形成锁止，无法继续转动，直接完成挡位的定位，这种设计能够减少机构的零件数量，降低装配复杂度，同时减少多个零件配合带来的累计误差，提升挡位定位的精度。在长期使用过程中，齿面的磨损量也要纳入设计考量，齿面的硬度要匹配换挡动作的频次，对于年换挡次数在万次以内的民用稳压器设备，齿面采用常规的45号钢调质处理即可满足使用寿命要求，而对于工业级频繁调压的稳压器设备，则需要对齿面进行高频淬火处理，提升齿面的耐磨性能，避免长期使用后齿廓磨损导致挡位定位不准，出现调压失效的问题。
