拖拉机钢制行走轮轮毂结构设计

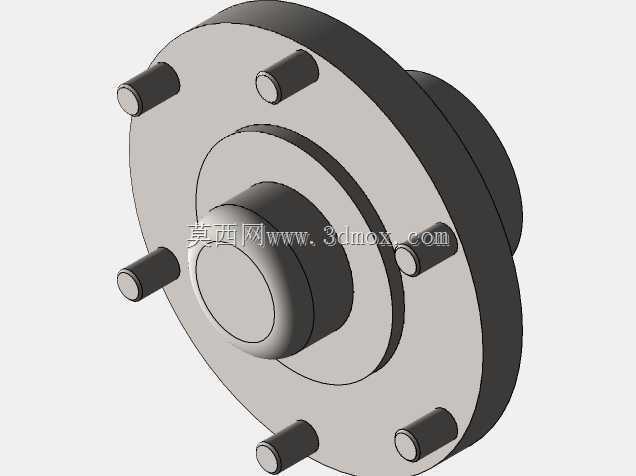

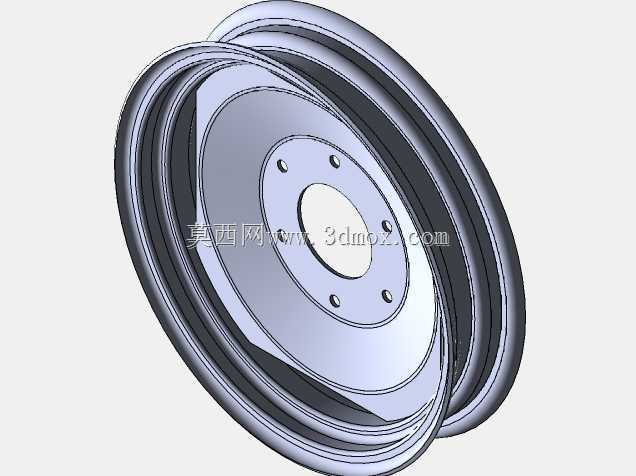

　　在农业作业场景中，拖拉机作为核心牵引动力设备，其行走系统的可靠性直接决定了整机在泥泞耕地、凹凸田埂、硬质土路等复杂工况下的通过性与作业稳定性，而轮毂作为连接驱动半轴与橡胶轮胎的核心承载构件，是行走系统中承担载荷传递、扭矩输出的关键部件。这款轮毂采用双轮辋一体式钢制结构设计，整体为圆盘式承载构型，中心设置与半轴法兰匹配的安装止口，止口周围均匀分布6个螺栓安装孔，孔位精度按照H7级公差管控，确保与半轴法兰装配后同轴度偏差控制在0.05mm以内，避免高速行驶或大扭矩输出时出现轮端跳动、螺栓受剪断裂的问题。从安装边界来看，中心安装止口的直径适配多数中小马力拖拉机的驱动半轴法兰尺寸，轮辋的卡槽宽度匹配常用的农用低压深纹轮胎，

　　安装时无需额外加装调整垫片，可直接通过螺栓与半轴法兰刚性连接，轮辋外侧预留的气门嘴避让槽，能够适配不同规格轮胎的充气嘴安装位置，避免装配后出现充气嘴与轮辋干涉、磨损漏气的问题。设计过程中优先考虑了农机作业的重载特性，轮辐与轮辋的连接位置采用圆弧过渡结构，替代传统的直角焊接结构，能够有效分散作业过程中产生的集中应力，避免在频繁冲击载荷下出现焊缝开裂、轮辐变形的问题；轮辐板面采用等强度变厚度设计，靠近中心安装孔的位置厚度更大，向轮辋方向逐渐平滑减薄，在保证整体结构强度满足1.5倍额定载荷冲击要求的前提下，尽可能降低构件自重，减少行走系统的非簧载质量，提升拖拉机在颠簸路面行驶时的平顺性。实际田间作业时，该轮毂需要同时承担整机垂直载荷、

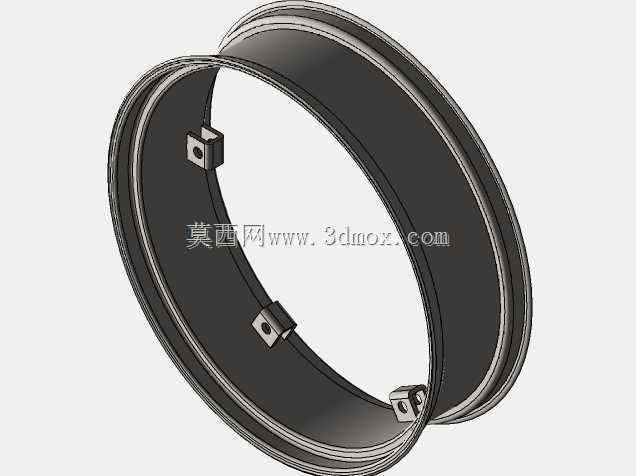

　　牵引作业时的纵向扭矩、转向时的侧向冲击力，尤其是在耕地作业带载旋耕、犁地工况下，轮端需要传递的扭矩是公路行驶状态的3倍以上，因此在结构设计时，对螺栓安装孔的位置做了局部加厚处理，孔边缘采用冷挤压强化工艺，提升孔位的抗疲劳强度，避免长期大扭矩作业下出现孔位失圆、螺栓松动的问题。轮辋部分采用双槽式结构设计，既能够保证轮胎胎圈与轮辋的贴合紧密度，防止低气压作业时轮胎脱圈，也能够在轮胎安装时提供足够的操作空间，降低田间维修换胎的操作难度；轮辋的卷边位置采用圆角滚压工艺处理，去除尖锐边角，避免安装轮胎时划伤胎圈钢丝，同时提升轮辋边缘的结构强度，防止在硬质路面高速行驶时轮辋受冲击出现卷边变形。不同于公路运输车辆的轮毂设计，

　　农机轮毂的使用环境存在大量泥沙、秸秆、化肥腐蚀介质，因此在结构设计时尽可能减少了容易积留泥沙的凹槽结构，轮辐表面采用平滑过渡设计，作业时泥沙能够随轮体转动自然甩出，不会长期积存在轮辐与轮辋的连接位置造成腐蚀；同时所有焊接位置都做了满焊处理，焊缝打磨平滑后做防锈涂层处理，避免泥沙进入焊缝缝隙造成锈蚀扩展，延长构件在恶劣作业环境下的使用寿命。从装配适配性来看，该轮毂的安装孔位采用通用化孔距设计，能够适配30-50马力段两驱、四驱拖拉机的前轮或后轮安装需求，用户在更换配件时无需对桥体法兰做二次加工，直接替换原有轮毂即可完成装配，降低配件更换的成本与维修时长。在结构验证阶段，针对该轮毂做了径向载荷疲劳测试、扭转疲劳测试、冲击测试三项核心性能验证，径向加载1.2倍额定载荷连续转动10万次无裂纹、无永久变形，扭转加载2倍额定扭矩连续循环5万次螺栓孔无滑移、无开裂，1米高度1吨重锤冲击轮辋边缘无断裂、轮胎无脱圈，完全满足农业作业场景下的重载、冲击、耐腐蚀使用需求。
