拖拉机挂载式长喷臂农田施药装置

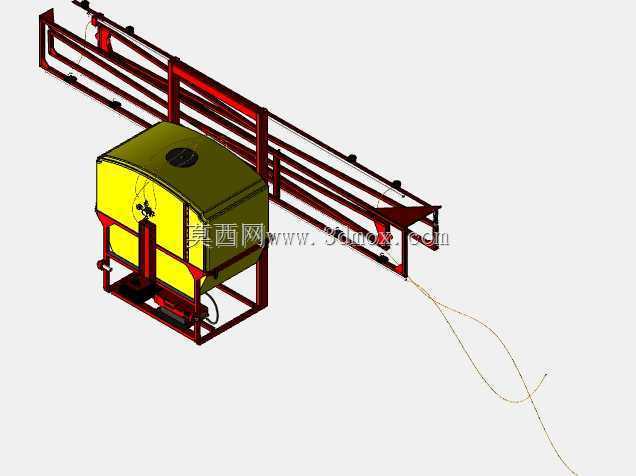

　　这套挂载式施药设备主要适配大马力轮式拖拉机后置三点悬挂接口，核心解决大田块作物植保作业中宽幅高效施药的需求，相比人工背负式喷雾器作业效率提升数十倍，同时能保证施药均匀度，避免重喷漏喷问题。从结构设计来看，整套设备分为储药单元、喷臂折叠机构、管路输送系统、挂载连接架四个核心部分，储药单元采用圆角矩形罐体设计，罐体下部设置锥形沉底结构，避免药液残留沉淀，罐体顶部预留加药口与透气阀，侧面安装液位观察管方便作业中实时查看剩余药量，罐体整体通过型钢焊接框架固定，框架底部预留与拖拉机悬挂机构匹配的连接销孔，安装时直接对接拖拉机后悬挂的上拉杆与下拉杆，通过锁销固定即可完成挂载，不需要额外改装拖拉机本体结构。喷臂部分采用多段折叠式桁架结构，

　　作业展开时总喷幅覆盖十余米宽度，能够匹配大田块的作业垄距，减少拖拉机进地次数降低对作物的碾压，非作业状态下喷臂可向机身侧方折叠收拢，收拢后整机宽度控制在拖拉机自身宽度范围内，满足乡村道路通行与库房存放的尺寸要求，喷臂桁架采用矩形钢管焊接成型，每段喷臂之间设置铰接转轴与锁止机构，作业时通过锁止结构保证喷臂整体刚性，避免作业颠簸导致喷臂晃动影响喷幅一致性，喷臂下方等间距安装雾化喷头，喷头角度可根据作物高度调整，保证药液能够均匀覆盖作物叶片正反面。管路系统从药箱出液口连接隔膜泵，泵体通过拖拉机动力输出轴驱动，不需要额外配置动力源，药液经过泵体加压后通过主输水管路输送到两侧喷臂，每段喷臂的支管上设置独立控制阀门，

　　可根据实际作业需求关闭单侧或部分喷头，适配不同宽度的地块作业，管路接头全部采用快插式结构，日常维护更换喷头时不需要工具即可快速拆装。设计过程中重点考虑了整机的重心分配，药箱满载状态下整机重心尽量靠近拖拉机后悬挂点，避免挂载后拖拉机翘头，同时喷臂展开状态下两侧重量对称分布，减少作业时的偏载问题，喷臂桁架上还设置了防撞回弹结构，当喷臂端部碰到田间障碍物时可自动向内回弹避让，避免刚性碰撞导致喷臂结构变形。安装边界方面，整套设备挂载后整机长度不超过1.8米，折叠状态宽度不超过2.2米，高度不超过2.1米，能够适配国内主流40马力以上轮式拖拉机的悬挂参数，不需要对拖拉机的液压系统、动力输出结构做任何改动，

　　挂接后仅需要将泵体传动装置与拖拉机PTO接口连接，接通管路即可投入作业。实际作业中，这套设备可用于小麦、玉米、棉花等大田作物的病虫害防治、叶面肥喷施作业，也可用于草场、荒地的除草药剂喷洒，喷臂高度可通过挂载架上的调节机构调整，适配不同生长期的作物高度，最低可贴近地面作业，最高可升至1.5米左右满足高杆作物后期施药需求。储药罐的容量设计匹配拖拉机单次作业时长，加满药液后可连续作业近百亩地，减少往返加药的空驶路程，罐体内部设置防浪板结构，避免拖拉机在颠簸路面行驶时药液晃动导致整机重心偏移，提升作业行驶稳定性。喷臂的折叠操作可通过手动锁止机构完成，不需要额外配置液压折叠系统，降低设备整体成本与故障概率，日常存放时可将喷臂完全折叠后靠在罐体两侧，减少存放空间占用，整机所有钢结构件都做了防锈喷涂处理，能够适应田间高湿度、药剂腐蚀的使用环境，延长设备使用寿命。
