农用多旋翼作业辅助无人机结构设计

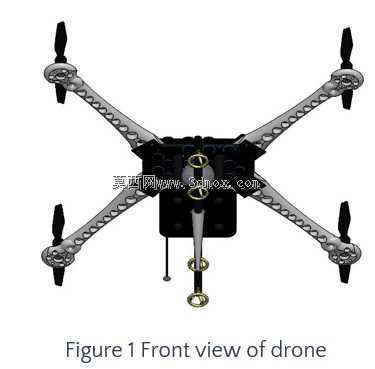

　　这款多旋翼农用作业设备的结构设计，核心围绕丘陵、小块农田的低空作业需求展开，没有照搬常规植保无人机的大载荷宽翼展思路，反而针对散户农田、果林疏枝、小块地块播种补肥的场景做了结构适配。从机架布局来看，采用三旋翼对称分布结构，机臂采用可伸缩齿槽调节结构，作业前可根据作业幅宽需求调整单侧机臂伸出长度，调整范围覆盖单臂300毫米到550毫米区间，整机展开后最大旋翼间距可达1600毫米，收纳时机臂可沿转轴向内收拢，收拢后整机宽度控制在420毫米以内，适配农村常见的电动三轮车货箱装载需求，不需要额外定制运输架。机臂上的齿槽结构采用等距10毫米的矩形齿设计，配合机臂根部的弹性锁销，调整到位后可直接卡入齿槽锁止，不需要额外工具紧固，

　　田间作业转场时单人即可完成展开与收纳操作，锁止结构的抗剪切强度经过校核，可承受旋翼高速转动时产生的交变振动载荷，不会出现飞行中机臂滑移的问题。机身中部的载荷挂载区采用分层设计，上层为飞控、电池的安装舱，舱体采用框架式镂空结构，既保证结构强度，又能给飞控模块留出足够的散热空间，电池安装位设置了快拆卡扣，可兼容常规6S、12S两种规格的农用无人机动力电池，卡扣的定位尺寸做了通用化设计，不需要额外改装转接件即可完成电池更换。下层挂载区设置了四个独立的挂点，每个挂点可挂载1.5公斤以内的作业载荷，既可以挂载小型播撒器完成小地块的种子、颗粒肥播撒作业，也可以更换挂载喷头组件完成低矮作物的叶面喷肥、除虫作业，

　　还能根据需求挂载小型修剪工具完成高枝果木的疏剪辅助作业，挂点采用快拆式销钉连接，更换不同作业组件时仅需拔出销钉即可完成拆装，作业间隙更换配件的时间可控制在3分钟以内。机身下方设置的细长杆状结构为定高探测杆，主要针对低空近地作业场景设计，当无人机在起伏不平的丘陵地块作业时，探测杆接触到作物冠层或地面凸起时会触发压力反馈，自动调整飞行高度，避免旋翼过低打损作物，或者机身碰撞田埂、果树枝干，探测杆采用碳纤维材质制作，重量仅120克，自身具备一定的弹性形变能力，碰到障碍物时可通过形变缓冲冲击力，不会因为轻微碰撞就出现结构断裂。三个旋翼的动力安装座采用统一的倾角设计，预留了1.5度的内倾角度，既可以提升飞行时的姿态稳定性，

　　降低横风对飞行轨迹的影响，又能让旋翼下洗气流形成向内汇聚的流场，作业时播撒的颗粒、喷洒的雾滴会在气流带动下更集中地落在作业幅宽内，减少药剂、肥料的飘散浪费。整机的结构重心严格控制在旋翼组成的几何中心下方50毫米位置，挂载不同重量的作业配件时，重心偏移量可控制在10毫米以内，飞控的姿态调整压力更小，飞行时的功耗更低，同等电池容量下的作业续航时间比同级别常规布局无人机提升12%左右。机架的主体承力结构采用碳纤维管加ABS注塑接头的组合，承力碳管的壁厚为1.5毫米，接头位置做了加强筋设计，整体结构自重控制在2.8公斤以内，不含电池的空机重量比同载荷级别的植保无人机轻0.7公斤左右，更适合小地块频繁转场的作业需求。机臂末端的旋翼保护座采用向上凸起的翼型设计，飞行时可利用流经的气流产生微小的升力补偿，同时还能在无人机意外碰到树枝、电线等障碍物时，先通过保护座接触障碍物，避免旋翼桨叶直接碰撞硬物出现炸机风险。从安装边界来看，整机所有的电气线路都沿碳管内部走线，外部没有裸露的线束，既避免田间作业时树枝、作物茎叶勾挂线束，也能减少药液、露水对线束接头的腐蚀，线路接头全部采用防水航插，防护等级达到IP54，可适应小雨天气下的短时作业需求，不需要额外做防水遮盖。飞控舱的安装位置预留了通用的安装孔位，可适配市面上主流的农用无人机飞控系统，用户后期维护更换配件时不需要重新打孔改装，降低了后期的维护成本。
