折叠式四旋翼小型无人机结构设计

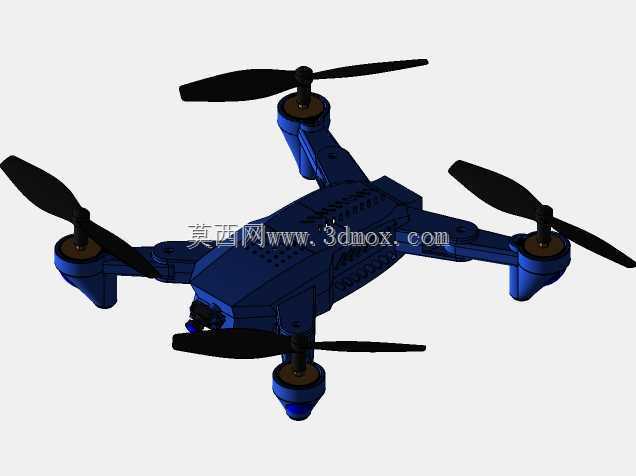

　　这款小型四旋翼无人机的结构设计，首先围绕消费级近景航拍、室内外短距巡检的核心场景展开，在做整机布局时优先考虑了便携性与结构刚性的平衡，四个机臂采用可折叠的铰接结构，非作业状态下可将机臂向机身主体方向收拢，大幅缩小收纳占用的空间，方便使用者放入随身背包携带，展开时铰接位置自带定位卡合结构，不需要额外的锁止配件即可保证机臂在飞行过程中不会出现晃动偏移，避免旋翼轴线偏移带来的飞行姿态失控问题。

　　从功能特性来看，整机未集成电子元器件的纯机械结构设计，给后续的硬件选型留出了充足的安装空间，机身主体的上层预留了飞控板、电池仓的安装位，下层预留了摄像头、图传模块的挂载接口，四个机臂末端的电机安装座采用同轴定位设计，适配常规规格的无刷电机安装孔位，安装时不需要额外做孔位适配加工，旋翼采用两叶快拆式设计，通过桨根的卡扣结构直接与电机输出轴连接，日常更换旋翼不需要借助额外工具，维护效率更高。

　　设计思路上，整机优先控制了整机的自重冗余，机身主体与机臂的壁厚都经过了受力校核，在保证飞行过程中机臂不会因为旋翼升力产生形变的前提下，尽可能削减非受力区域的材料厚度，四个旋翼的布局采用X型常规布局，旋翼旋转平面与机身平面保持平行，相邻旋翼的旋转方向相反，抵消旋翼旋转产生的反扭矩，保证飞行姿态的稳定性，机臂的长度经过测算，保证旋翼旋转时不会出现桨叶打桨的问题，同时尽可能缩小整机的轴距，提升狭小空间内的飞行通过性。

　　外形尺寸与安装边界方面，机臂完全展开状态下，整机对角电机轴的轴距控制在常规消费级小型无人机的适配范围内，机臂收拢后整机的长宽尺寸仅为展开状态的40%左右，机身主体的电池仓尺寸适配常规规格的锂聚合物电池，安装时不需要对电池仓做额外打磨，飞控安装位的固定孔位适配主流的开源飞控安装尺寸，摄像头挂载位预留了通用的减震球安装孔，可直接挂载常规的微型航拍摄像头，不需要额外设计转接支架。

　　在结构细节处理上，机身主体的边角都做了圆弧过渡处理，既避免了尖锐边角在携带、使用过程中造成磕碰损伤，也能降低飞行过程中的空气阻力，机臂铰接位置的转轴采用过盈配合设计，长期折叠展开使用也不会出现松旷问题，电机安装座的端面做了平面度处理，保证电机安装后旋翼旋转平面保持水平，减少飞行过程中的不必要震动，机身底部预留了起落架的安装接口，可根据使用需求加装轻量化起落架，避免降落时摄像头、机身底部直接与地面接触造成磨损。

　　从实际使用的适配场景来看，这套纯机械结构的机架既可以作为消费级航拍无人机的基础载体，也可以通过更换挂载模块，适配室内管道巡检、小型场地测绘、青少年科创教学等不同场景的使用需求，结构上没有集成专用的电子部件，使用者可以根据自身的预算和使用需求，灵活搭配不同档次的飞控、电机、电池、图传等电子配件，不需要被固定的硬件配置限制使用场景，折叠结构的设计也让整机的携带门槛大幅降低，不需要专门的收纳箱即可完成日常携带，适合高频次外出使用的场景。

　　在受力校核层面，设计过程中针对机臂的受力情况做了模拟验证，机臂在承受最大起飞重量下的升力载荷时，形变量控制在不影响旋翼轴线精度的范围内，铰接位置的卡合结构可以承受飞行过程中的机动载荷，不会因为急停、转向等机动动作出现机臂折叠的问题，整机的重心位置设计在机身几何中心的正下方，搭配飞控的参数调整即可快速实现稳定悬停，不需要额外做重心配平工作，降低了整机的组装调试难度。
