手推式多喷头农用喷雾作业装置

　　这款手推式多喷头农用喷雾装置，主要面向小面积地块的植保作业场景，适配菜园、果园行间、大棚内部等大型植保机械无法进入的狭窄作业区域，可完成农药喷施、叶面肥追施、场地消杀等多类作业任务，相比传统背负式喷雾设备，能大幅降低作业人员的劳动强度，同时提升喷施作业的均匀度与作业效率。

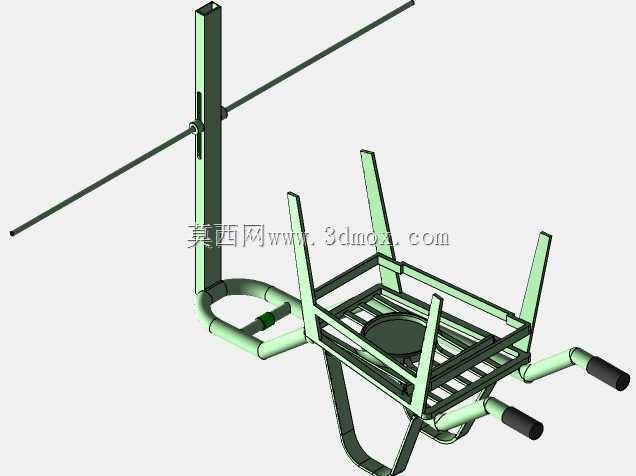

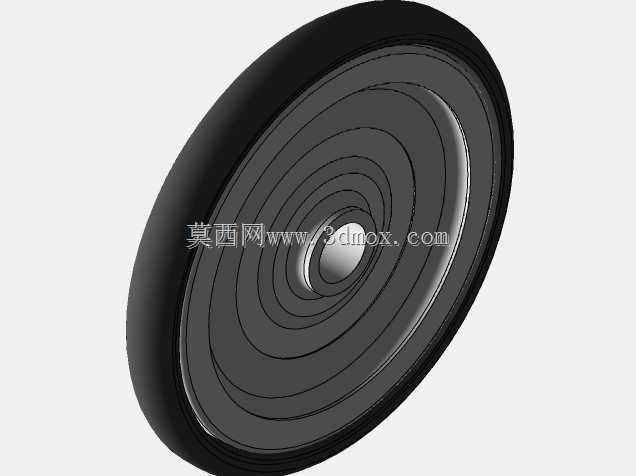

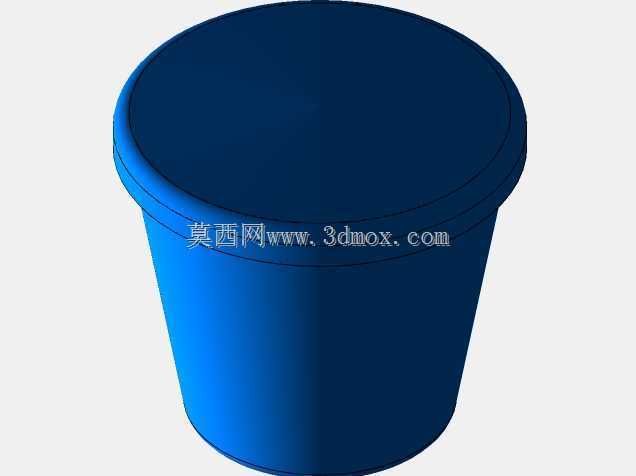

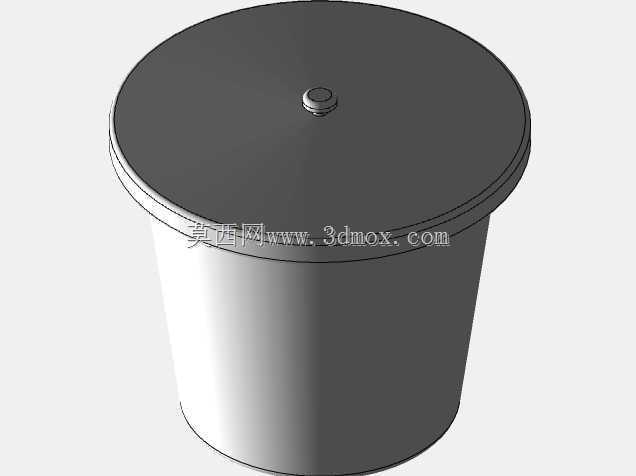

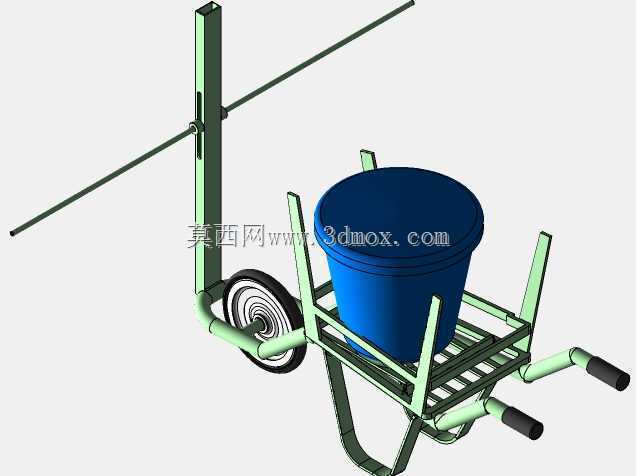

　　从结构设计逻辑来看，整机采用手推轮式承载架构，底部设置单组行走轮配合后部的双握持手把，作业时可通过手把控制设备行进方向，转向灵活度高，在垄距较窄的种植区域内也能顺畅通行，轮体采用实心耐磨结构，适配田间泥泞、凹凸不平的路面工况，避免充气轮胎易被作物秸秆、碎石扎破的问题。承载框架采用薄壁圆管弯折焊接成型，整体重量控制在较低区间，单人即可完成抬运、转向操作，框架上部设置开放式的储液桶安装位，采用多根竖向限位杆对储液桶进行周向固定，无需额外紧固件即可完成储液桶的放置与取出，加注药液、清洗桶体的操作十分便捷，储液桶采用大口径密封盖设计，加注液体时不易洒漏，同时可避免作业过程中药液因晃动溢出。

　　喷杆部分采用竖向立杆加横向长喷杆的组合结构，竖向立杆与承载框架之间设置可调节锁紧结构，可根据作物高度调整横向喷杆的离地高度，适配不同生长周期的作物喷施需求，横向喷杆采用薄壁金属管制作，沿长度方向可布置多个雾化喷头，喷施幅宽可覆盖2-3条作物垄沟，单次行进即可完成多垄作物的喷施作业，喷杆末端设置导流结构，可减少药液飘移造成的浪费与药害风险。驱动部分采用泵体直驱的供液结构，泵体安装在承载框架下部的空余空间，与储液桶、喷杆之间通过耐腐软管连接，管路布置沿框架管身走线，通过管卡固定避免作业过程中管路被作物剐蹭脱落，供电模块集成在框架侧部，无需外接电源线缆，设备转场作业不受供电线路限制。

　　从安装边界与尺寸适配角度来看，整机横向最大宽度控制在600mm以内，可顺利通过多数大棚出入口、果园行间的狭窄通道，竖向高度可在1000mm-1800mm区间内调节，适配株高从300mm到1500mm的各类旱地作物，储液桶容积适配常规1小时左右的连续作业需求，无需频繁往返加注药液。手把部分设置防滑橡胶握套，握持手感舒适，长时间作业不易产生手部疲劳，握把角度根据人体站立操作的姿态设计，推动设备行进时无需过度弯腰，降低长期作业的腰部劳损风险。框架底部预留了泵体、电池的安装固定位，各部件之间的安装间隙合理，后期维护时可快速拆卸泵体、管路等易损部件进行更换或检修，喷杆与立杆之间采用快拆式锁紧结构，转场运输时可将横向喷杆折叠或拆下，减少设备整体占用空间，方便放置在农用三轮车、小型货车的货箱内进行跨地块转运。

　　在实际作业过程中，该装置的喷施压力可通过泵体的调节旋钮进行调整，可根据不同药剂的喷施要求调整雾化粒径，针对触杀型药剂可调大压力提升雾化效果，针对内吸型药剂可适当降低压力减少药液飘移，多喷头同步喷施的设计可保证作物叶面、叶背都能均匀接触药液，相比单喷头背负式设备，作业效率可提升3倍以上，同时作业人员无需背负沉重的药桶，仅需推动设备行进即可完成作业，劳动强度降低60%以上。整机所有与药液接触的部件均采用耐腐材质制作，可适配各类酸性、碱性农药以及水溶性肥料的喷施需求，不会因长期接触药剂出现腐蚀、漏液等问题，设备整体结构简单，无复杂的传动部件，日常仅需定期清理喷头滤网、检查管路密封性即可完成维护，使用门槛较低，普通农户无需专业培训即可快速上手操作。
