棕榈树攀爬采收一体化作业设备结构

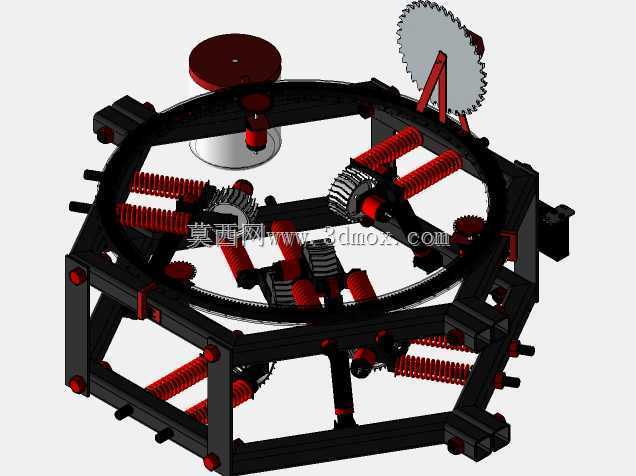

　　在热带棕榈种植产业的采收环节，传统人工作业需要作业人员攀爬十几米高的树干完成果串采摘，不仅作业效率受人员体能限制极大，高空坠落、果串砸伤的安全风险长期存在，部分种植区域甚至因为采收难度大出现果熟无人收的损耗问题，这款攀爬采收一体化设备正是针对这一场景开发的专用作业装置。从结构布局来看，设备采用正六边形分体式环形机架作为承载基体，这种框架结构的设计思路首先考虑了树干适配性：机架拆分后可环抱扣合在不同胸径的棕榈树干上，闭合后形成的环形内圈预留了120mm到280mm的树干直径适配区间，安装时不需要额外搭建辅助支撑，仅需将两半机架通过侧边快锁销轴对接，就能完成设备在树干上的初始固定，整体安装边界控制在直径800mm的圆柱空间内，

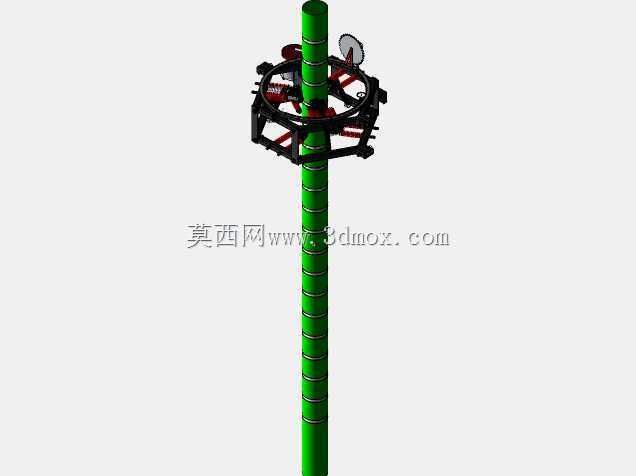

　　不会和棕榈树冠下方的老叶叶柄发生干涉。设备的攀爬动作依靠周向均布的六组弹性抱紧轮组实现，每组轮组都配套了独立的圆柱螺旋压缩弹簧，弹簧预紧力可通过尾部的调节螺杆进行微调，确保橡胶材质的抱紧轮始终以恒定正压力压合在树干表面，不会因为树干表面的节瘤、老叶残留凸起出现打滑或者卡滞；轮组的动力输入来自机架内侧的大直径内齿圈，齿圈通过周向布置的四个支撑托轮限位在机架的环形导轨面上，动力输入端的驱动齿轮和内齿圈啮合后，可带动齿圈做低速回转，回转过程中通过每个轮组上的锥齿轮副，将周向回转运动转化为抱紧轮沿树干轴向的滚动，实现设备沿树干的螺旋上升或下降，这种传动设计省去了多组独立驱动电机的布线问题，仅需单台驱动电机就能完成整机的攀爬动作，

　　大幅降低了高空作业设备的线路故障概率。安装在机架侧上方的锯切采收机构采用摆臂式结构，锯片动力电机固定在可绕销轴摆动的安装支架上，支架的摆动行程通过微型电动推杆控制，当设备攀爬至果串着生位置时，操作人员可通过地面遥控调整锯片进给量，将成熟果串从果柄位置完整切割下来，锯片外侧设置的半包围防护挡板可避免锯切过程中碎屑飞溅，也能防止锯片误伤到树干旁的未成熟果串。机架顶部预留的圆形安装座可根据作业需求拓展辅助功能，比如加装果串承接网兜、高清摄像头或者老叶修剪刀具，不需要对主体机架做二次打孔改装。从结构强度设计角度，机架主体采用矩形钢管焊接成型，所有传动齿轮、支撑轮的安装座都设计了可微调的长圆孔，方便装配过程中调整齿轮啮合间隙、轮组同轴度，

　　避免加工误差导致的传动卡滞；所有弹簧外露位置都预留了防尘护套的安装卡槽，可减少棕榈纤维、粉尘进入弹簧缝隙导致的弹力衰减问题。设备的重心经过配平设计，整体重心落在环形机架的中心轴线上，攀爬过程中不会出现单侧偏载导致的轮组压力不均问题，即使遇到树干轻微倾斜的情况，六组弹性轮组也能自动补偿间隙，保证爬升动作平稳。针对棕榈林间作业的复杂地形，设备整体采用模块化快拆设计，单个拆分部件的重量控制在12kg以内，两名作业人员即可完成林间转运、现场安装的全部流程，不需要借助大型吊装设备，适配丘陵地区零散种植的棕榈园作业需求。
