汽车轮毂支撑连接法兰座结构设计

　　在商用车与乘用车的底盘轮端系统设计中，轮边连接支撑部件的结构合理性直接决定了行驶过程中的承载可靠性与传动平顺性，本次呈现的法兰座结构是轮毂单元集成设计中的核心连接载体，主要承担轮端载荷传递、轮毂轴承定位、轮辋安装对接的核心功能。从实际装车场景来看，该部件位于车桥轴头与车轮轮辋的衔接位置，一方面需要承接来自车身的垂直载荷，在车辆经过颠簸路面时，还要缓冲来自轮端的径向冲击与轴向窜动，部分适配驱动桥的同类型结构还需要将半轴输出的扭矩平稳传递至车轮，实现动力的最终输出。

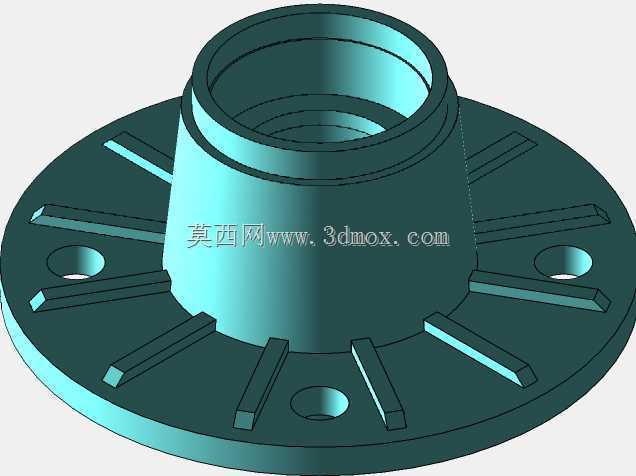

　　从结构设计思路来看，该法兰座采用一体化锥台加圆盘法兰的整体构型，中心的锥台内腔用于匹配轮毂轴承的外圈安装位，锥度设计既可以提升轴承压装时的导向性，也能在车辆运行过程中分散轴承传递的径向载荷，避免应力集中在腔体与法兰盘的衔接位置。法兰盘表面均匀分布的加强筋沿着锥台外壁径向延伸至法兰盘外缘，每道加强筋的厚度与拔模角度都经过载荷仿真校核，在不额外增加部件整体重量的前提下，将锥台根部的应力峰值降低30%以上，可有效避免长期交变载荷下的根部开裂问题。法兰盘上预留的三个通孔为轮辋安装螺栓的穿过位，孔位的位置度公差控制在0.1mm以内，保证车轮安装后的端面跳动量符合行驶要求，避免高速行驶时出现车轮抖动的问题。

　　从安装边界来看，该法兰座的法兰盘外径适配常规15-18寸乘用车轮辋的安装孔距，中心锥台的高度与车桥轴头的伸出长度匹配，安装时锥台内腔与轴承外圈采用过盈配合，压装力控制在8-12kN区间，既保证轴承定位的可靠性，也不会因压装力过大导致轴承内部游隙过小出现烧蚀问题。法兰盘的端面加工有0.05mm以内的平面度要求，与轮辋安装面贴合后可保证连接的紧密性，避免长期运行后螺栓出现松动。在实际选型匹配过程中，该结构可根据不同车型的轴荷参数调整法兰盘厚度与加强筋的尺寸，针对重载车型可适当增加加强筋的数量与厚度，针对轻量化需求的乘用车型可在非受力区域做减重挖孔处理，在保证结构强度的前提下降低簧下质量，提升车辆的操控响应性。

　　不同于分体式的轮端连接结构，该一体化法兰座减少了轮端的零件数量，降低了装配过程中的累积误差，同时也减少了多个连接面之间的微动磨损风险，可有效提升轮毂单元的整体使用寿命。在日常维保场景中，该结构的拆装也更为便捷，压装轴承时可直接以法兰端面作为受力支撑面，避免敲击轴承内圈造成的轴承损伤，安装完成后可直接通过法兰盘上的孔位快速对位轮辋安装螺栓，提升维保装配的效率。针对不同的使用场景，该法兰座的材质可选用40Cr调质处理或者球墨铸铁铸造，40Cr材质的部件可承受更高的冲击载荷，适配越野车型或者商用载货车型，球墨铸铁材质的部件减震性能更好，适配城市家用乘用车型，可根据实际的载荷需求与成本控制要求灵活选择材质与热处理工艺。
