汽车轮毂轴连接支撑结构三维数模

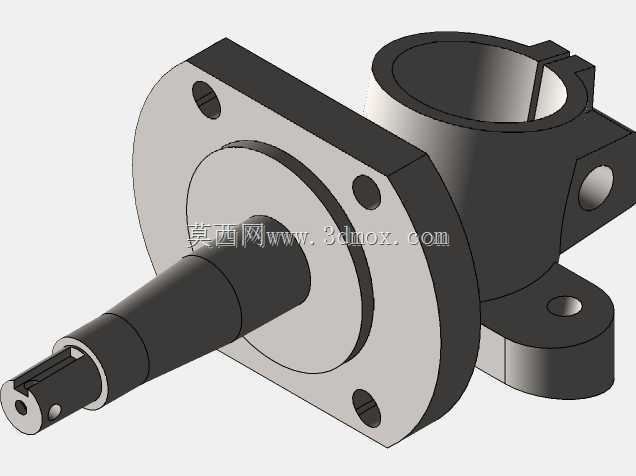

　　在商用车与乘用车的底盘行走系统设计中，轮毂轴是承担车轮载荷传递、旋转运动支撑的核心受力零件，日常建模时需要优先匹配整车的轮距参数、悬架安装硬点、制动系统装配边界，避免后续出现运动干涉或者载荷裕度不足的问题。这个轮毂轴的结构采用法兰盘一体式设计，轴身从法兰端面向外侧逐步做阶梯收窄，最外侧的轴段加工有花键结构与径向销孔，用来和轮毂轴承单元、车轮轮辋的锁紧结构配合，保证扭矩传递过程中不会出现周向打滑，同时径向销孔可以穿入锁紧销，避免车辆长期行驶在颠簸路面时锁紧螺母出现退扣松脱的风险。法兰盘上均匀分布四个螺栓通孔，安装时可以穿过固定螺栓将轴体与转向节或者后桥桥壳的安装端面刚性连接，法兰背面与安装面贴合的区域做了平面度公差控制，

　　保证连接后轴体的径向跳动量控制在合理范围内，避免车轮运转时出现偏摆抖动。轴体上方集成的筒状支座结构，是用来安装制动管路固定支架或者轮速传感器的安装位，侧面的带孔凸耳则可以连接制动底板的固定支脚，让制动系统的反作用力可以直接通过轴体传递到桥壳上，避免制动时出现部件移位。设计这类零件时，首先要根据整车的轴荷参数计算轴颈的最小直径，结合所选轮毂轴承的内圈配合尺寸确定各阶梯轴段的外径，花键参数要匹配半轴或者轮毂的传动花键规格，保证配合间隙在公差带范围内。法兰盘的厚度需要根据螺栓预紧力、弯曲载荷计算得出，螺栓孔的位置度公差要严格控制，避免安装时出现螺栓无法穿入或者连接应力集中的问题。轴身的过渡圆角需要做圆滑处理，

　　避免应力集中导致长期交变载荷下出现疲劳断裂，和轴承配合的轴段表面粗糙度要达到加工要求，保证轴承压装后不会出现跑圈问题。安装边界方面，法兰端面到轴端的总长度要匹配轮辋的偏距参数，保证车轮安装后轮距符合设计值，上方筒状结构的内径要适配所选传感器或者管路的外径，侧面凸耳的孔位要和制动底板的安装孔对齐，整体结构在建模时需要预留足够的装配空间，保证周边的制动卡钳、防尘罩、线束等部件安装后不会和轴体发生运动干涉。实际装车场景中，这类轮毂轴既要承受车辆垂直方向的载荷，还要传递起步、制动时的扭矩，以及转向时的侧向力，所以建模时除了结构尺寸匹配，还要结合受力情况做结构优化，在应力集中的区域适当增加补强结构，非受力区域可以做减重处理，

　　在保证强度裕度的前提下降低零件自重。日常做底盘零部件建模时，这类轮毂轴的结构需要反复和周边部件做装配干涉检查，尤其是转向过程中车轮的最大转角位置，要确认轴体和转向拉杆、悬架摆臂之间留有足够的安全间隙，避免极限工况下出现部件磕碰。
