凸缘式刚性法兰联轴器结构设计

　　在各类工业传动系统的轴系布局中，两轴端的刚性连接需求十分常见，尤其是在传动扭矩大、对中精度要求高、工况冲击载荷小的设备场景里，法兰联轴器是应用频次极高的轴系连接件。这类连接件常出现在中小型减速机输出端与工作机输入端的对接、水泵机组电机与泵体的轴连接、输送线驱动单元的动力衔接位置，依靠两个带法兰盘的半联轴器分别与主动轴、从动轴过盈配合或者键连接固定，再通过沿法兰圆周均布的锁紧螺栓将两个半联轴器压紧为整体，实现主动轴向从动轴的扭矩传递，整个传动过程无相对滑动，传动比恒定，不存在间隙回程，适合转速稳定、载荷平稳的传动场景。

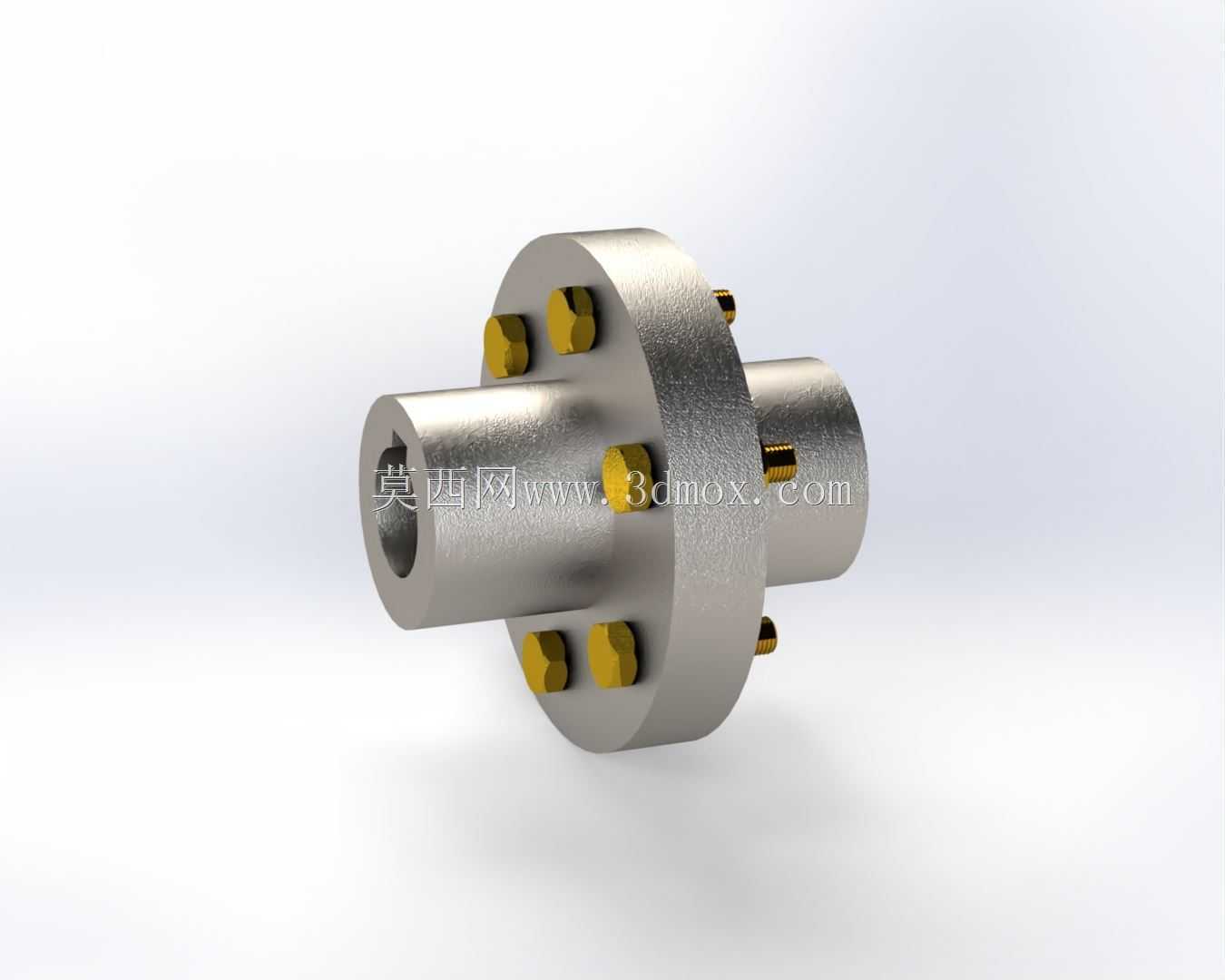

　　从结构设计逻辑来看，这款法兰联轴器采用的是传统凸缘刚性结构，两个半联轴器的轴孔根据适配轴径设计为圆柱形通孔，孔内预留键槽安装位置，可通过平键实现轴与半联轴器的周向固定，避免扭矩传递过程中轴与联轴器出现相对转动。法兰盘的结合面加工有定位止口，两个半联轴器对接时止口互相嵌合，能够在安装时快速实现两轴的对中，大幅降低现场安装的找正难度，减少因两轴不同心带来的运转振动、轴承偏磨等问题。沿法兰盘圆周均匀分布的螺栓孔，设计时根据额定传递扭矩计算螺栓数量与直径，螺栓采用受拉或者受剪的受力形式，这款模型里的螺栓配套六角锁紧螺母，螺栓穿入后拧紧螺母即可将两个法兰盘端面紧密压合，依靠端面摩擦力与螺栓抗剪能力共同传递扭矩，螺栓的排布位置避开轴孔与法兰外圆的边缘，保证法兰盘本身的结构强度，避免螺栓孔处出现应力集中导致的法兰开裂。

　　从安装边界尺寸来看，这类联轴器的径向尺寸由法兰盘外径决定，设计时法兰外径要大于轴孔直径的2.5倍以上，保证螺栓排布有足够的空间，同时法兰盘的厚度要满足螺栓拧入深度的要求，避免螺栓啮合长度不足导致锁紧失效。轴向尺寸方面，两个半联轴器的轮毂长度根据轴径大小设计，通常轮毂长度为轴径的1.2-1.5倍，保证轴与轮毂有足够的配合接触面积，避免运转过程中联轴器出现轴向窜动。安装时需要注意，两个半联轴器分别装到主动轴和从动轴端后，要先检查轴头端面是否与半联轴器轮毂端面齐平，再将两轴移动到对接位置，通过止口定位后再穿入螺栓，按照对角顺序逐步拧紧所有螺栓，保证法兰端面受力均匀，避免出现局部压紧力不足导致的传动打滑。

　　这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此对安装时的两轴对中精度要求较高，如果现场安装时两轴存在较大的径向偏移或者角向偏移，运转过程中会在螺栓、轴以及配套轴承处产生附加载荷，加速零件磨损，严重时甚至会出现螺栓断裂、轴扭弯的故障，因此这类联轴器更适合用在设备装配时轴系位置固定、后期运转过程中轴系不会产生较大位移的场景，比如固定式工业机组的动力传动。相较于弹性联轴器，刚性法兰联轴器的结构更简单，制造加工难度低，能够传递的扭矩更大，在相同额定扭矩的参数下，刚性法兰联轴器的外形尺寸更小，径向占用空间更少，适合安装空间紧凑、对传动刚性要求高的设备布局。在三维建模过程中，这类零件的建模需要重点关注法兰止口的配合公差、螺栓孔的位置度公差、轴孔与键槽的尺寸精度，保证加工后的零件能够顺利装配，螺栓孔的圆周排布要保证均匀，避免因孔位偏差导致螺栓无法穿入，同时法兰端面的平面度要满足设计要求，保证两个半联轴器对接时能够完全贴合，避免出现局部间隙影响传动稳定性。
