车载悬臂式起重吊具结构设计方案

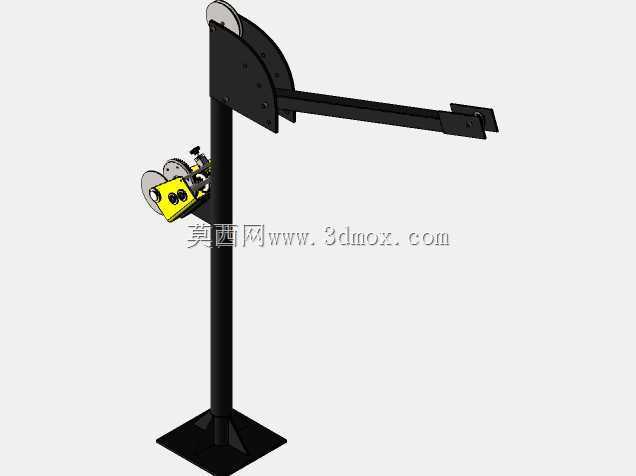

　　这款悬臂式起重吊具的设计初衷，是适配轻型货运车辆、小型维修作业场景的近距离吊装需求，区别于大型车间固定式悬臂吊，它的安装底座采用方形法兰盘结构，可直接通过螺栓固定在车辆货箱前端的加强梁上，不需要额外浇筑混凝土基础，也不用对车辆底盘做大规模焊接改造，安装边界控制在单根立柱占用0.04平方米的平面区域，不会过多挤占货箱的有效装载空间。从结构布局来看，立柱采用空心矩形截面型材加工，在保证抗扭、抗弯强度的前提下尽可能降低自重，避免给车辆前轴带来额外的载荷负担，悬臂与立柱的连接部位采用弧形加强板铰接结构，既可以实现水平方向180度的回转覆盖，也能通过铰接点的限位结构控制悬臂的下俯角度，防止吊装作业时吊臂刮蹭货箱栏板。

　　吊臂主体采用变截面的箱型梁设计，靠近立柱铰接点的位置截面高度更大，向吊臂末端逐步收窄，这种设计可以在额定起重量范围内，把吊臂的最大挠度控制在允许范围内，避免吊重时臂端下挠量过大影响吊装对位精度。末端的吊点位置预留了标准的卸扣安装孔，可以搭配不同规格的吊钩、吊装带使用，适配不同形态的被吊物件。驱动部分集成在立柱下部靠近底座的位置，采用手摇卷扬结构搭配自锁式蜗轮蜗杆传动，不需要外接动力源，操作人员站在车辆侧面就可以手动操作起升、下降动作，蜗轮蜗杆的自锁特性可以在操作停止时自动锁止卷筒，避免吊重自行下滑引发安全风险，卷筒旁的导向滑轮可以保证钢丝绳在收放过程中始终对齐卷筒绳槽，不会出现乱绳、咬绳的问题，延长钢丝绳的使用寿命。

　　顶部的定滑轮组采用悬臂式安装，滑轮边缘高出吊臂上平面，保证钢丝绳在吊臂全角度回转时都不会与臂架结构发生摩擦。在实际应用场景中，这类吊具主要用于轻型货车装卸小型设备、维修配件，比如野外作业时吊装发电机、焊机、小型机具，也可以用于汽修场景下吊装车辆零部件、轮胎总成，不需要额外调用大型起重设备，单人即可完成小重量物件的吊装转移作业。设计过程中重点校核了立柱根部的焊接强度、铰接点的销轴剪切强度、吊臂的抗弯截面模量，所有受力节点都做了圆角过渡处理，避免应力集中引发的结构疲劳失效，同时整体结构做了喷塑防锈处理，可以适应户外露天作业的潮湿、多尘环境。考虑到车载使用的颠簸工况，底座与立柱的连接位置额外增加了三角加强筋，

　　分散车辆行驶过程中传递到立柱根部的交变载荷，防止长期颠簸导致焊缝开裂。吊臂的回转部位采用耐磨铜套作为滑动轴承，不需要频繁加注润滑脂就能保证回转动作顺畅，同时铜套的耐磨特性可以降低长期使用后的回转间隙，避免吊臂出现晃动。操作端的摇把采用可折叠结构，非作业状态下可以折叠贴靠在立柱侧面，不会突出到车辆通行的宽度边界外，防止行驶过程中刮蹭周边物体。整个结构的所有外露螺栓都采用防松螺母搭配弹垫的锁紧结构，避免车辆行驶振动导致紧固件松动，所有棱角位置都做了倒钝处理，防止操作人员作业时被尖锐边角划伤。从安装尺寸来看，立柱总高度控制在1.2米左右，吊臂最大伸出长度为1米，额定起重量覆盖0.5吨以内的轻型物件吊装，完全满足零散小件装卸、户外维修作业的吊装需求，不需要复杂的操作培训，普通作业人员经过简单说明就能掌握操作方法。
