五吨级伸缩式起重平衡吊梁结构

　　该结构面向车间、仓库、港口堆场及重型装配现场中的多点吊装作业，核心作用是在吊钩与被吊工件之间建立稳定的受力分配梁，避免单钩起吊时吊索夹角过大、工件局部受压或吊点载荷不均。五吨额定载荷下，梁体并不追求固定长度，而是采用可伸缩布置，使同一套吊具能够适应不同宽度的模具、钢结构件、机架、托盘总成和长形工件。现场使用时，上方吊环连接起重机吊钩，下方两端吊点通过卸扣、吊带或链条连接工件；梁体将单点提升力转化为两个近似对称的支承力，从而控制吊索方向，减小工件侧向挤压，并让起升过程中的姿态更平稳。

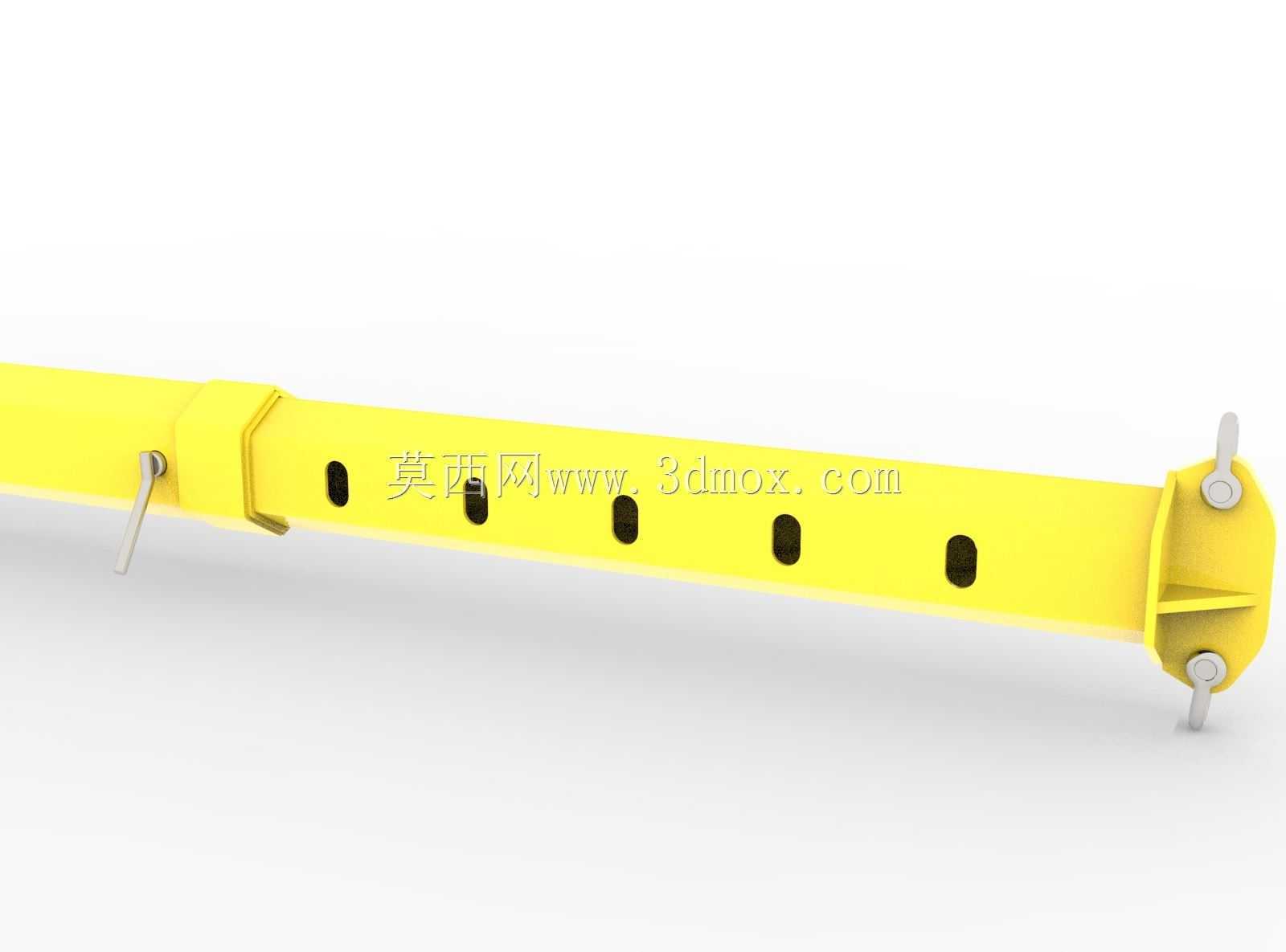

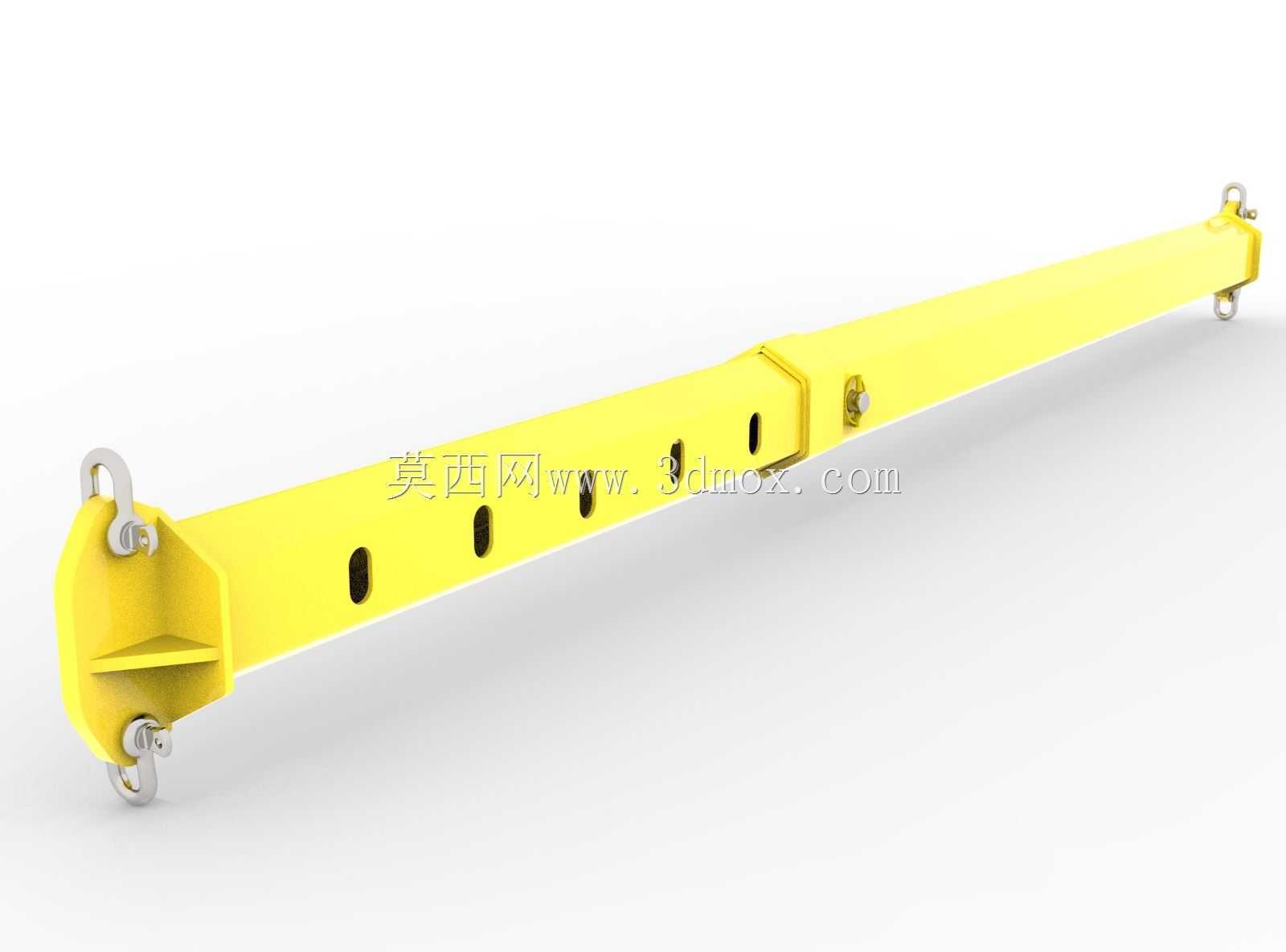

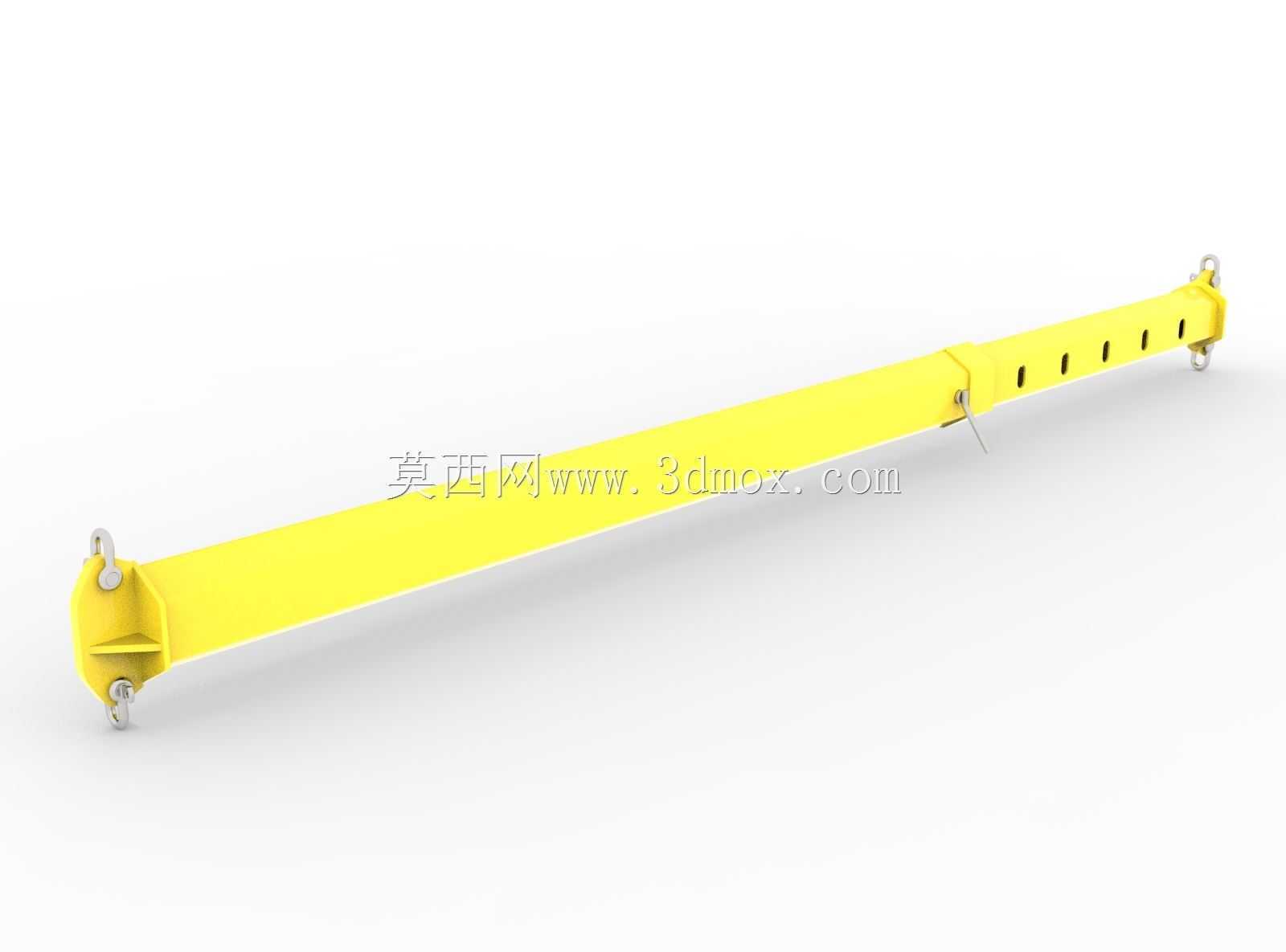

　　从结构形式看，主梁采用六边形截面型材，截面方向有利于在控制自重的同时获得较高的抗弯和抗扭刚度。梁身上沿长度方向布置多组定位孔，伸缩段伸出后可通过销轴锁定，形成不同的有效吊装跨度。闭合状态长度约2000mm，展开状态长度约3500mm，端部吊点附近保留150mm级别的安装与连接边界，整体重量约60kg。这个尺寸区间决定了它更适合厂区内部中频换模、设备返修、部件转运和装配工位吊装，而不是超大型构件的一次性抬吊。由于梁体本身需要人工调整跨度和挂接索具，六边形外轮廓也能在伸缩配合中提供明确的导向面，减少圆管或矩形管在受扭时可能出现的转动间隙。

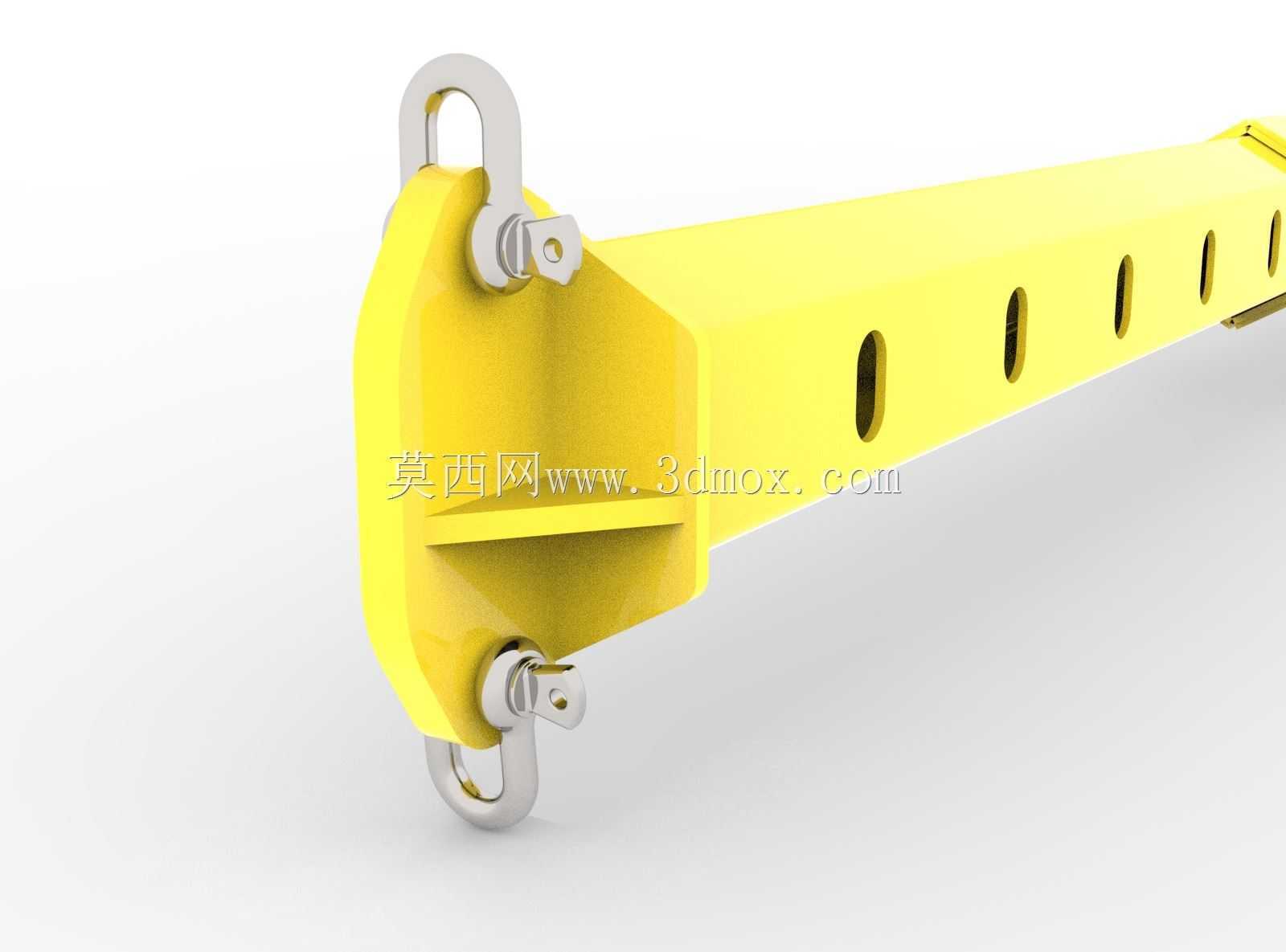

　　端部结构是这类平衡吊梁的设计重点。上端设置与起重机吊钩配合的吊耳，下端布置可连接卸扣的铰接点，吊点位置尽量靠近梁的中性轴传递路径，以降低偏心弯矩。端板、加强筋和吊耳围合成传力区域，载荷从下方索具进入端板，再通过焊缝和梁体截面传递到中央吊点。销轴、卸扣及对抗件采用镀锌处理，主要用于车间环境中的防锈和维护简化；梁体外表面采用静电喷涂，黄色涂装既符合起重吊具的高可视性要求，也能在日常检查中更容易发现涂层破损、变形和裂纹。

　　建模时需要重点表达伸缩配合关系，而不是只建立一根静态长梁。外梁与内梁之间应保留合理滑动间隙，定位孔需要在全伸展、半伸展和闭合状态下均能与锁销位置对应。孔位间距不能只按外观均分，应结合常见吊点宽度、工件边缘距离和索具安全夹角进行校核。若吊点过近，吊索接近竖直，梁体跨度优势无法发挥；若吊点过远，吊索夹角增大，梁体承受的水平分力和轴向压力会明显上升。因此，伸缩档位的设置应服务于受力边界，而不是单纯追求调节范围。

　　在三维结构处理上，梁体壁厚、端部封板、吊耳孔径、加强筋弯折形状和销轴装配间隙都需要清楚体现。六边形型材的折弯角、拼焊位置和内腔伸缩段重叠长度，是判断梁体刚度与安全性的关键。吊耳孔不应简单作为装饰特征处理，孔边距离、板厚方向和载荷方向要一致；下端铰接点应保留转动自由度，以便索具在起吊瞬间自动顺应受力方向。若用于详细工程图，还应在模型中区分主承载焊缝、定位销、可拆卸卸扣和喷涂表面，便于后续出图、工艺拆分和维护检查。

　　实际选型时，五吨平衡吊梁不仅要看额定载荷，还要结合工件重心、吊点间距、起升高度、吊钩开口尺寸和索具长度共同判断。重心偏离梁中点时，两端载荷不再相等，需要按不利一侧校核；工件下方没有可靠吊点时，也不能通过强行拉长梁体来弥补工装缺陷。该结构的价值在于把频繁变化的吊装宽度收敛到一套可调梁具中，减少车间内定制固定吊梁的数量，同时让吊装过程更标准化。模型整体呈现了承载梁、伸缩锁止、端部吊耳、下铰接点及表面处理等完整结构，可用于起重工装设计学习、吊具方案展示和吊装布局校核。
