谷物输送系统用料箱缓冲接料结构

　　在散粮仓储、谷物加工生产线的物料转运环节，料箱顶部的接料缓冲结构一直是容易被忽略但直接影响作业效率的部件——常规谷物升降机落料时，物料从高处直接砸进料箱，不仅容易造成粮粒破损、料箱局部受冲击变形，还会在落料点形成锥形堆积，导致料箱实际装载容积无法被充分利用，需要人工反复平料才能装满，额外增加了现场作业的工作量。这款料箱缓冲接料结构，就是针对这类散粮转运场景的痛点做的定向设计，核心作用是承接谷物升降机输出的下落物料，通过自身的腔体结构缓冲物料下落的冲击力，同时引导物料均匀填充到下方料箱的各个区域，减少落料堆积的死角。

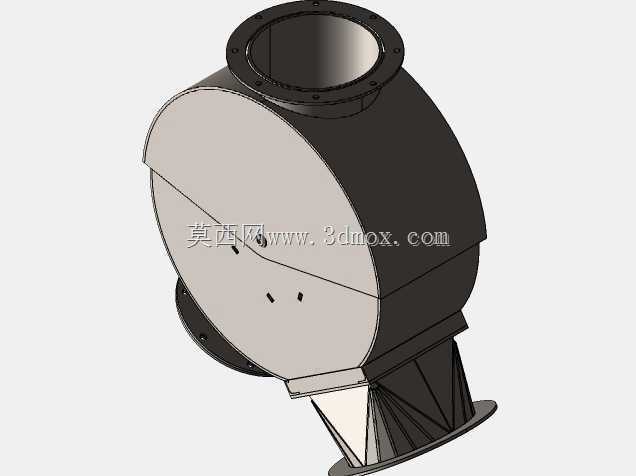

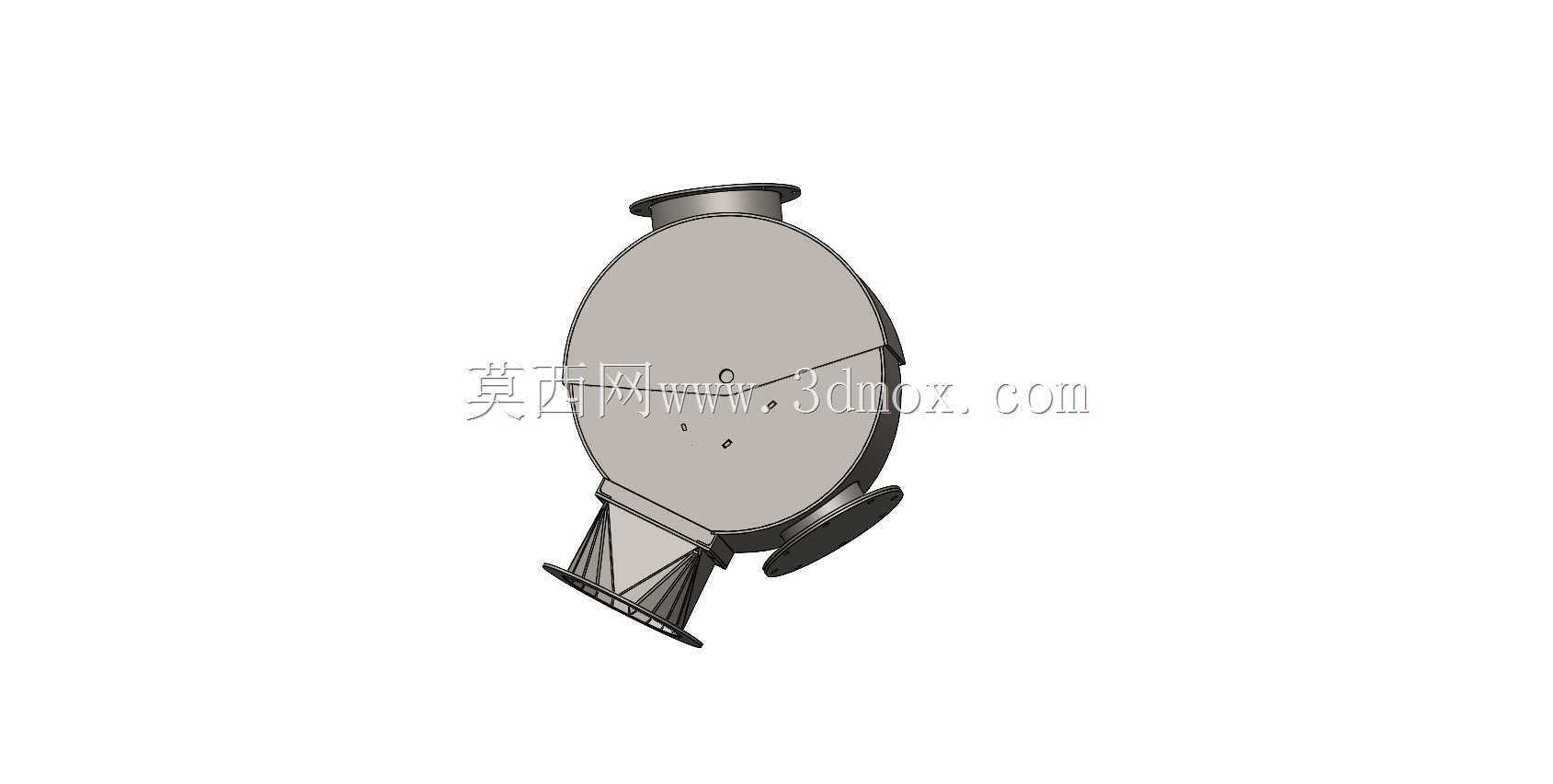

　　从结构形态来看，整体采用圆形主腔体作为核心缓冲空间，腔体顶部设置同轴的圆形进料接口，接口做了外翻边结构，能够直接和谷物升降机的出料溜管做法兰对接，安装时不需要额外做变径转接，对接面的平面度公差控制在0.2mm以内，保证对接后不会出现物料撒漏的问题。主腔体的侧下方设置两个对称分布的倾斜出料通道，通道出口朝向料箱内部的两侧区域，和垂直方向呈32度夹角，当物料从顶部进料口进入腔体后，会先撞击到腔体的弧形内壁，抵消一部分下落的动能，之后顺着内壁分流到两个侧出料通道，分别流向料箱的左右两侧，避免物料全部集中在料箱中心位置堆积。主腔体底部还设置了一个垂直向下的锥形出料口，锥角为45度，能够让腔体中心区域的物料直接落到料箱中部，配合两侧的斜向出料，让物料在料箱内形成近似均匀的平铺堆积，不需要额外平料就能接近料箱的额定装载容积。

　　设计过程中首先考虑的是物料流动的顺畅性，所有和物料接触的内壁都做了圆弧过渡处理，没有直角拐角，避免粮粒在拐角处卡滞残留，腔体的壁厚根据散粮的堆积密度做了匹配，采用3mm厚的板材成型，能够承受长期物料冲刷的磨损，同时整体重量控制在合理范围，不会给料箱顶部增加过多的负载。安装边界方面，整个结构的最大外径为料箱顶部开口内径的0.7倍，安装时通过底部的三个固定支脚和料箱顶部的边框做螺栓连接，支脚的安装孔做了长圆孔设计，允许有±5mm的安装位置调整量，能够适配不同厂家生产的同规格料箱，不需要对料箱本身做切割改装。顶部进料接口的中心和谷物升降机出料口的中心同轴度偏差允许在3mm以内，现场安装时只需要调整对接位置，保证溜管和接口对齐即可，不需要复杂的校准工序。

　　实际使用过程中，这款缓冲结构能够将谷物下落的冲击力降低60%以上，有效减少粮粒的破碎率，同时因为物料分流填充的设计，料箱的有效装载率能够提升15%左右，减少了单次转运的往返次数。结构本身没有活动部件，不需要日常的润滑维护，只需要定期检查内壁的磨损情况和固定螺栓的紧固状态即可，维护成本极低。针对不同的物料特性，比如颗粒更大的玉米、或者密度更高的小麦，只需要调整侧出料通道的倾斜角度和出料口的开口尺寸，就能适配不同的物料流速，不需要重新设计整个腔体结构，具备一定的通用性。在结构建模的时候，所有的连接法兰尺寸、支脚安装孔位都和常规的谷物输送设备接口做了匹配，能够直接导入到整条输送线的装配模型中做干涉检查，不需要额外做尺寸适配，方便设计人员在做整线布局的时候直接调用。
