四层不锈钢置物货架结构设计

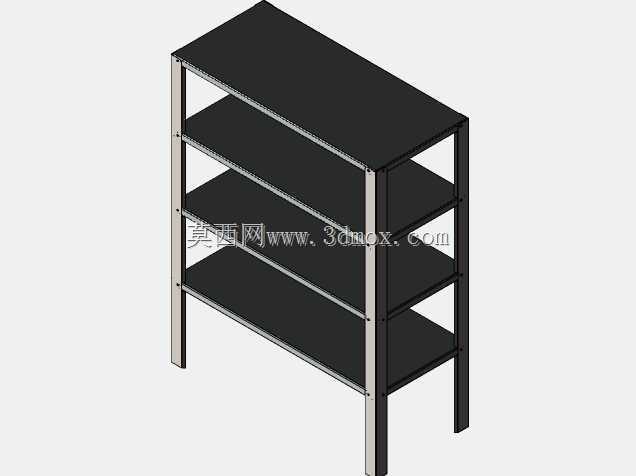

　　该作品呈现的是一款四层开放式金属置物货架，整体采用方管立柱与平板层板组合的框架结构，适用于车间工位旁物料暂存、维修区工具摆放、实验室样品分类以及仓储拣选区轻型货物存放等场景。从结构形态看，货架由四根竖向立柱承担主要竖向载荷，层板沿高度方向均匀分布，形成三个可用储物间隔加顶部承载面的四层布局。立柱在角部与层板边框通过连接件固定，侧面可见明显的紧固点位，说明装配关系以螺栓或螺钉连接为主，便于现场拆装、运输打包以及后期层板高度调整。

　　设计思路上，这类架子强调承载稳定与空间利用率的平衡。四根立柱布置在层板四角附近，使载荷能够沿立柱近似垂直传递至地面，减少层板悬臂跨度；层板采用整板形式，表面平整，适合放置箱件、工装、小型设备或零散物料，避免小件从层板间隙掉落。框架前后左右保留开放面，操作人员可从多个方向取放物品，不需要预留门扇开启空间，因此在狭窄通道、设备间隙或靠墙区域都能较好布置。

　　从外形边界判断，货架整体呈长方体轮廓，长度方向明显大于深度方向，高度约为长度的一倍以上，属于立式窄深型置物架。建模时需要重点控制立柱外轮廓、层板外包尺寸以及底脚落点之间的关系：底脚四点构成安装支撑矩形，现场布置应保证该区域地面平整，避免单点悬空造成框架扭动。若用于车间地面，建议在底脚位置增加可调脚垫或固定垫板，以补偿地面不平并分散接触压力；若用于频繁搬运场景，也可在底脚预留脚轮安装接口，但需复核立柱下端连接强度和整体防倾覆能力。

　　层板与立柱的连接位置是结构校核重点。货架承受均布载荷时，每层板的中部会产生弯曲挠度，边框则把载荷传递至四角支撑点；立柱除承受轴向压力外，在侧向碰撞或地震载荷下还会产生弯曲，因此角部连接件不能只按单点承重考虑，应兼顾抗剪和抗扭。模型中层板边缘与立柱贴合紧密，竖向立柱贯通多层，这种做法有利于提高整体框架的连续性，使各层载荷共同约束立柱变形。

　　在实际使用中，货架顶部可放置不常移动的较重物件，中间两层用于高频取放物料，底层适合存放重量较大或搬运频次较低的物品。由于架体没有侧板和背板，物料摆放应避免超出层板边缘，尤其在深度方向上要保证重心落在支撑矩形内。对于液体容器、尖锐工具或易滚动物品，可在层板表面增加防滑垫、挡边或分隔盒，这些附件不需要改变主框架，只需依托层板平面进行加装。

　　三维建模过程中，方管立柱可按矩形截面对称建模，层板则拆分为面板与下部支撑边框更符合焊接或装配逻辑。角部连接件需要保留孔位、贴合面和紧固件空间，避免外观模型在工程细化时出现干涉。整体装配完成后，应检查层板间距是否满足目标储物高度，立柱底部是否留有脚垫调节量，以及架体通过门、电梯或车间通道时的外形尺寸是否受限。对于需要批量布置的场所，还可在相邻货架之间预留并列间隙或连接固定件，以提高多排货架的稳定性。

　　该货架结构简洁，零件数量少，加工方式以金属板材切割、型材下料、焊接或螺栓装配为主，适合轻型到中轻型储物需求。其开放结构兼顾可视性和取放效率，方正外形也便于在标准化工位、仓储区和辅助休息区中排布，是一种实用性较强的金属置物承载设备。
