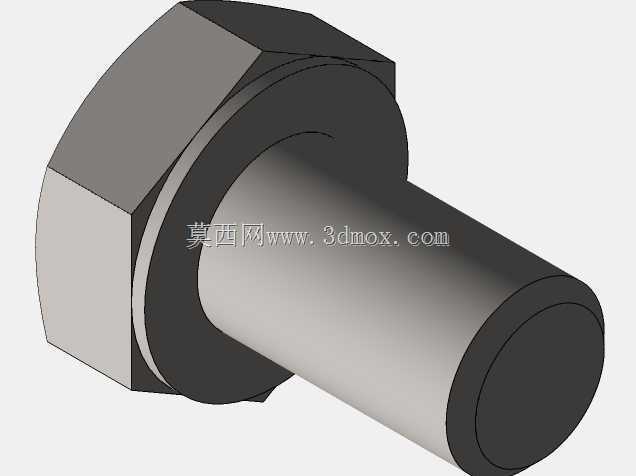

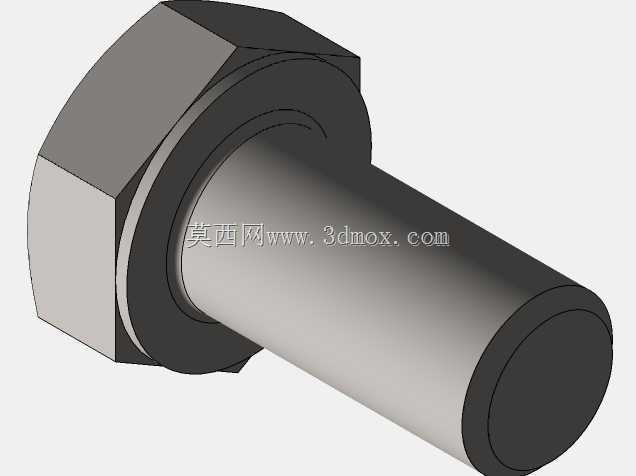

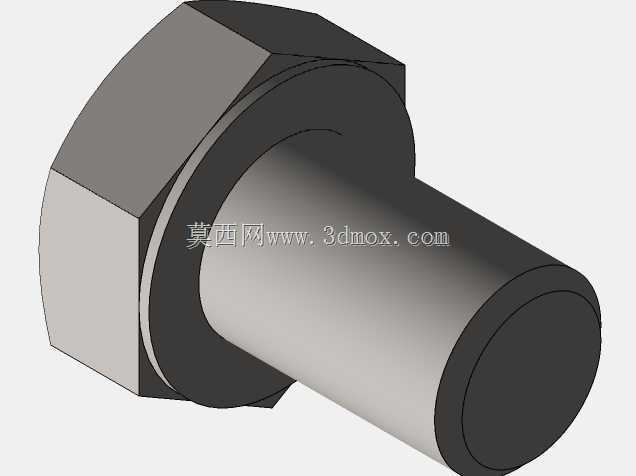

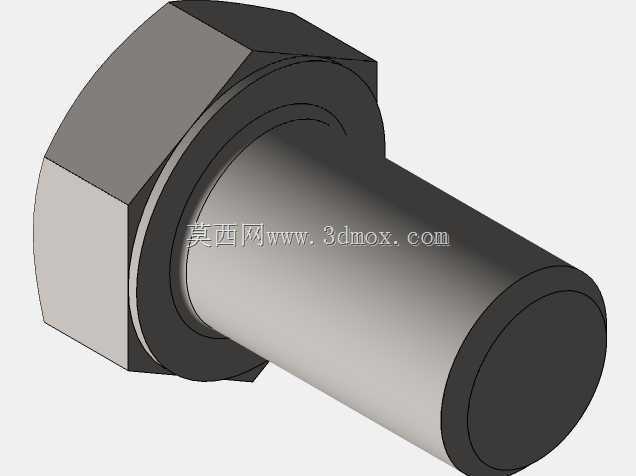

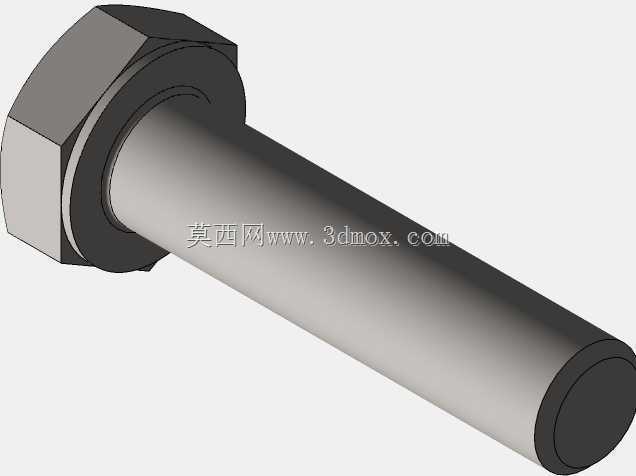

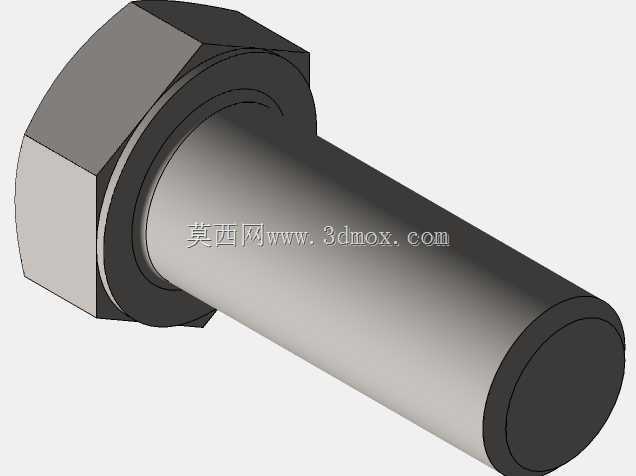

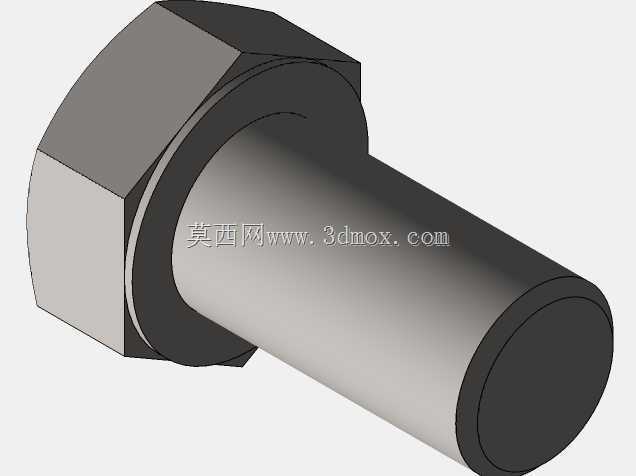

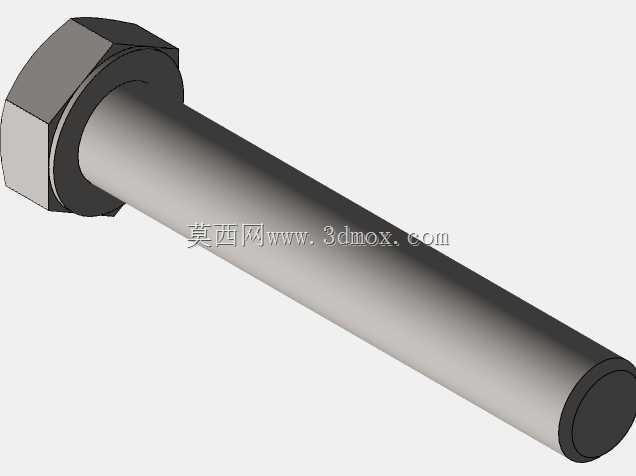

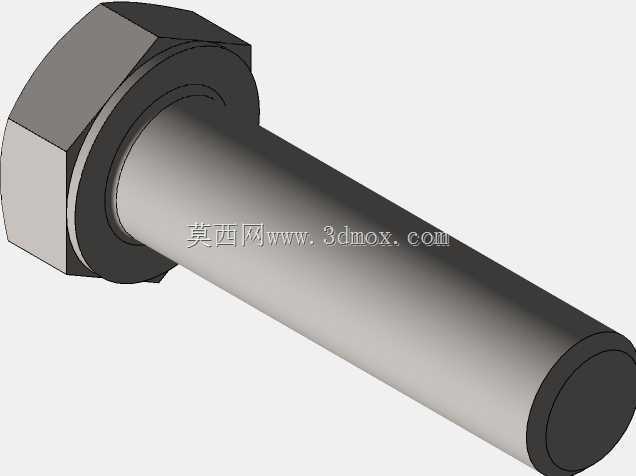

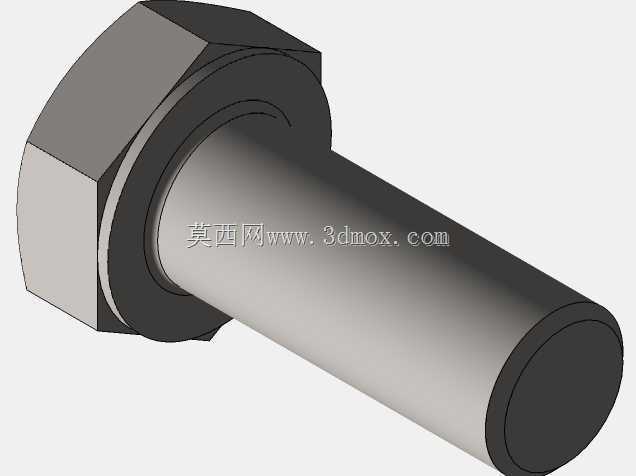

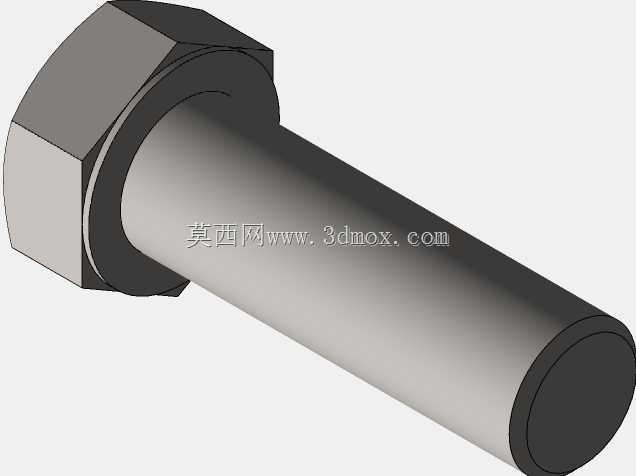

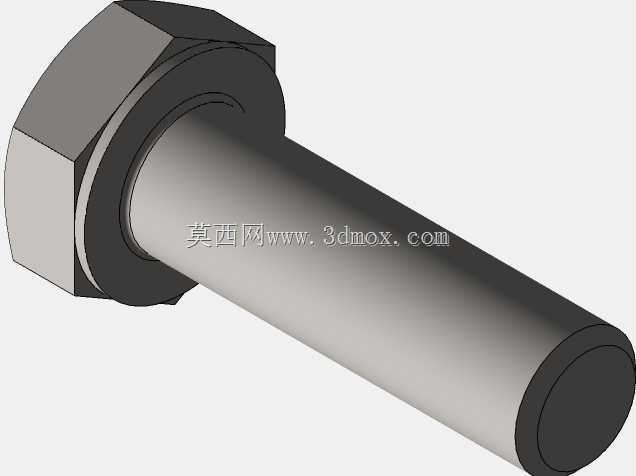

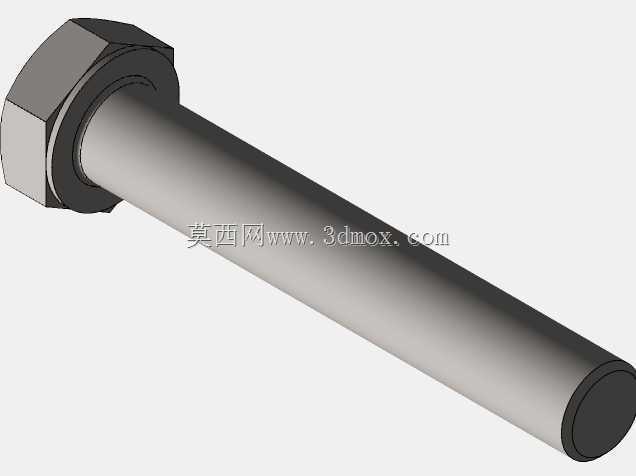

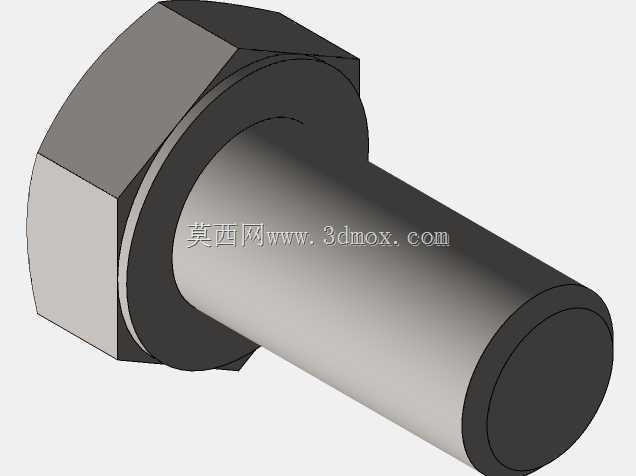

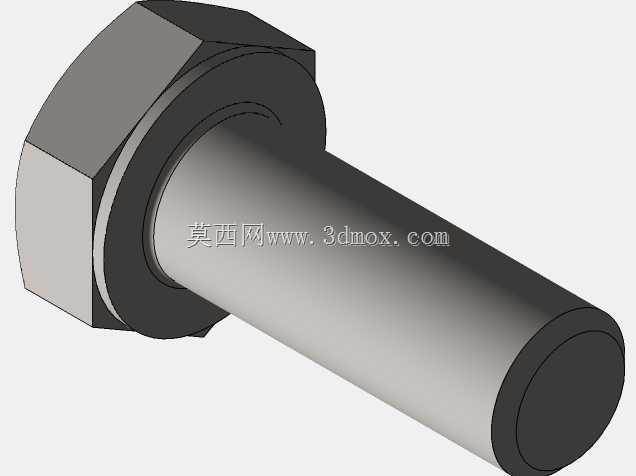

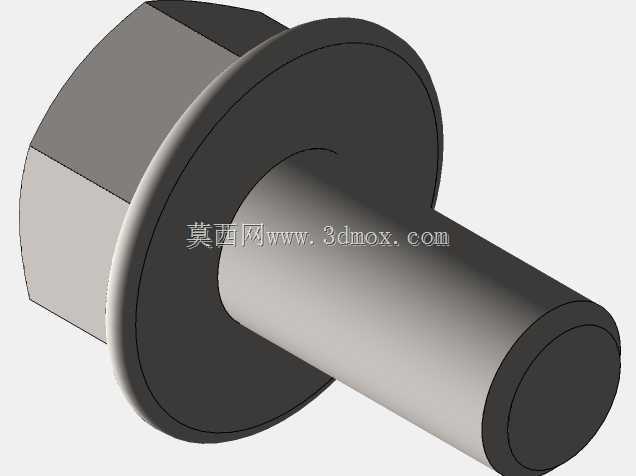

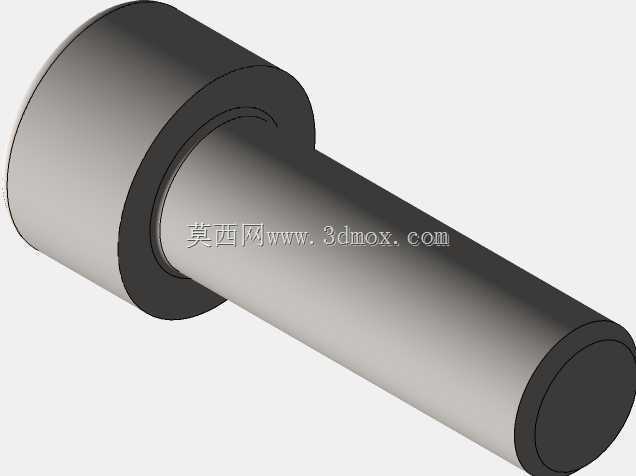

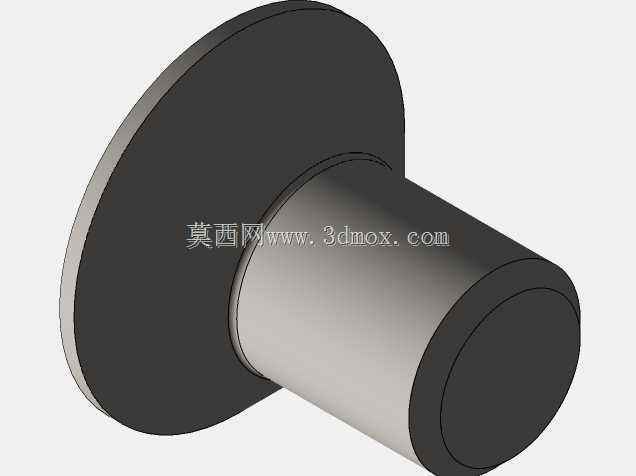

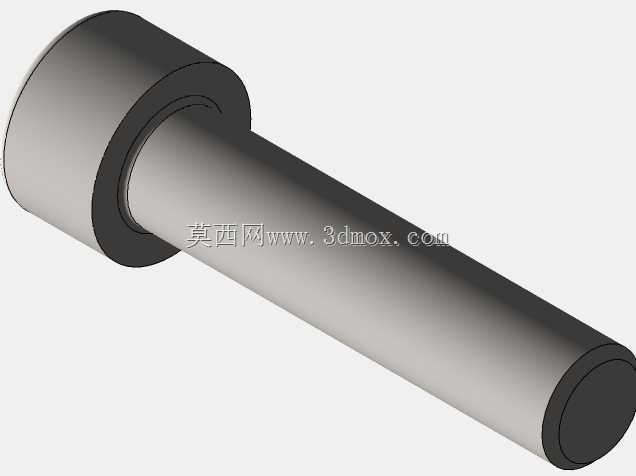

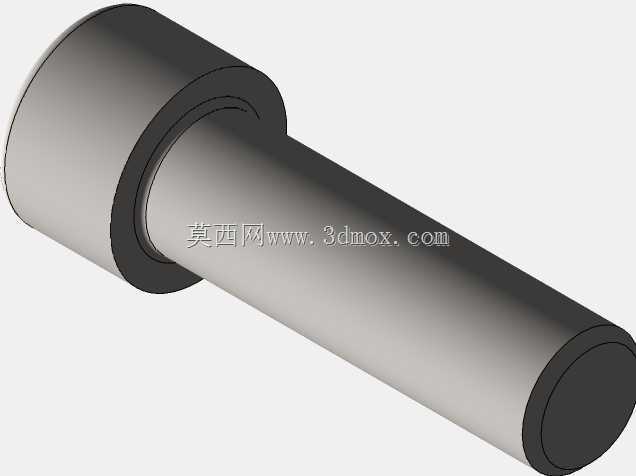

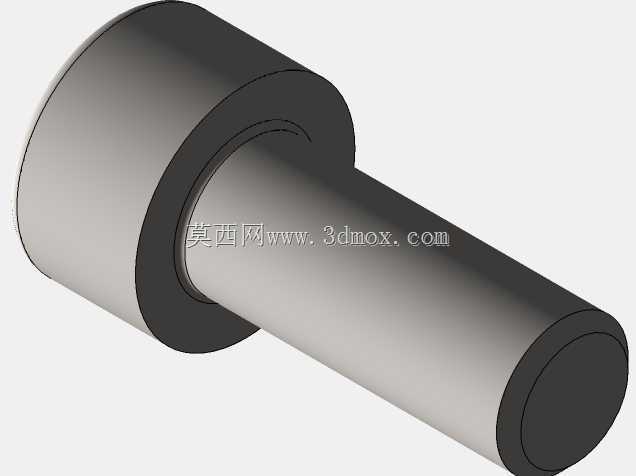

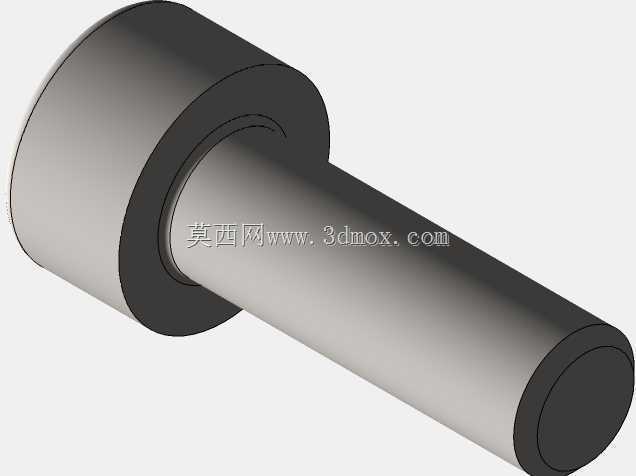

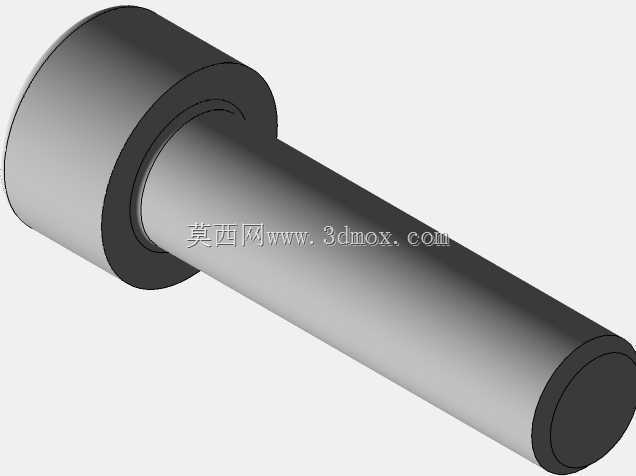

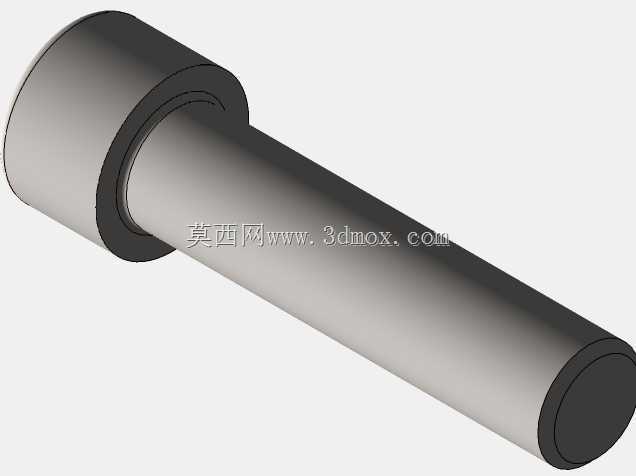

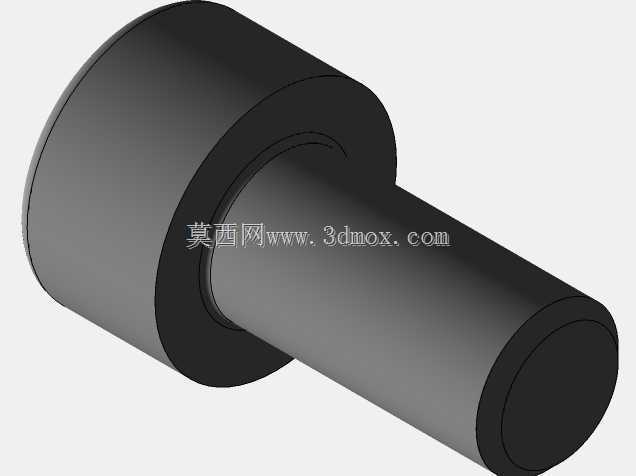

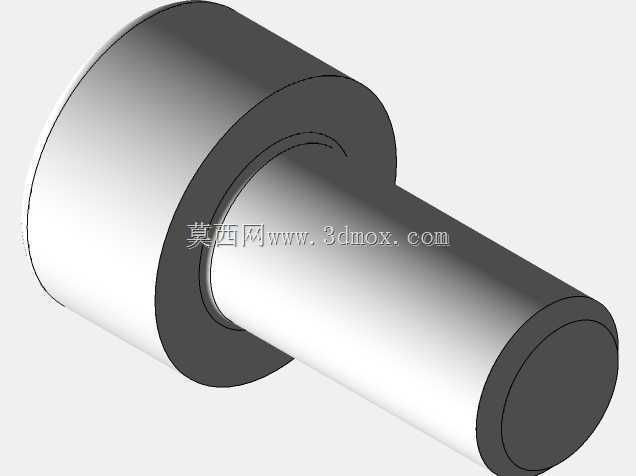

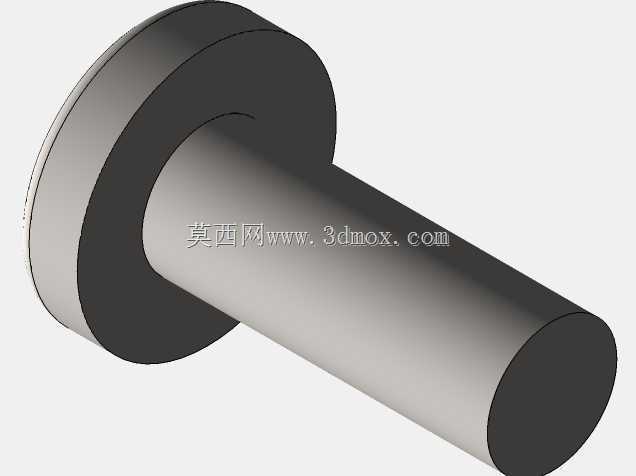

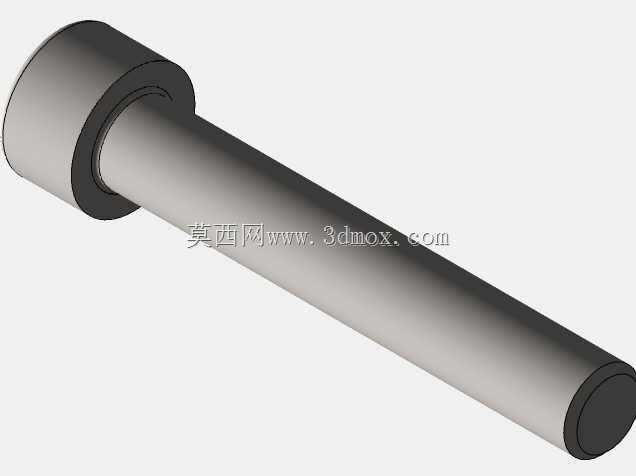

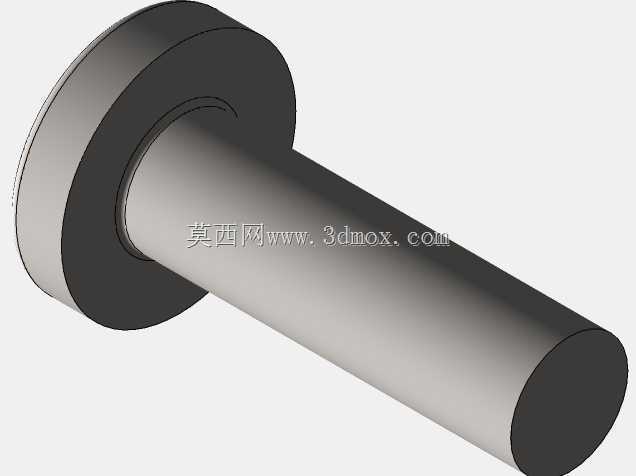

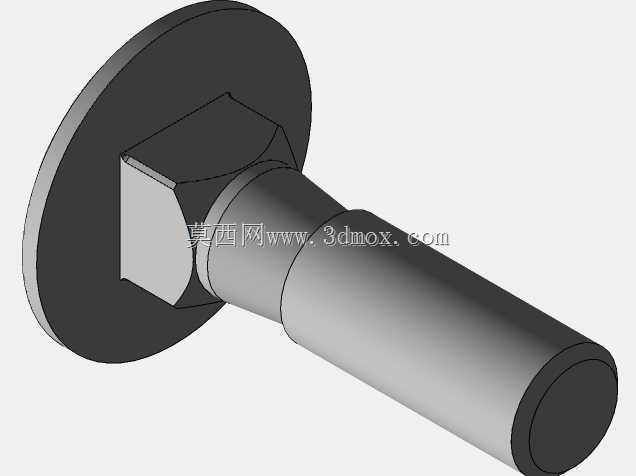

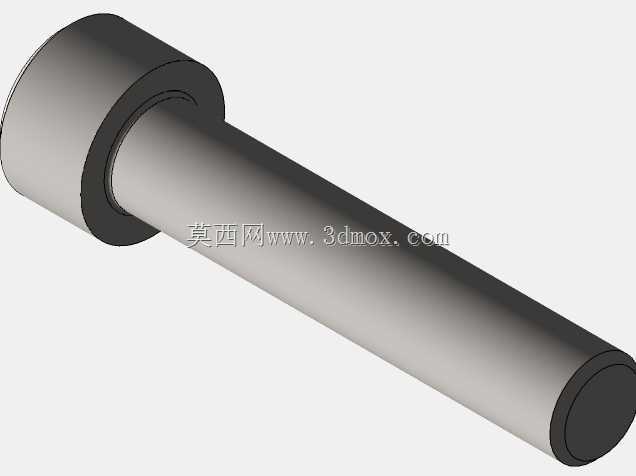

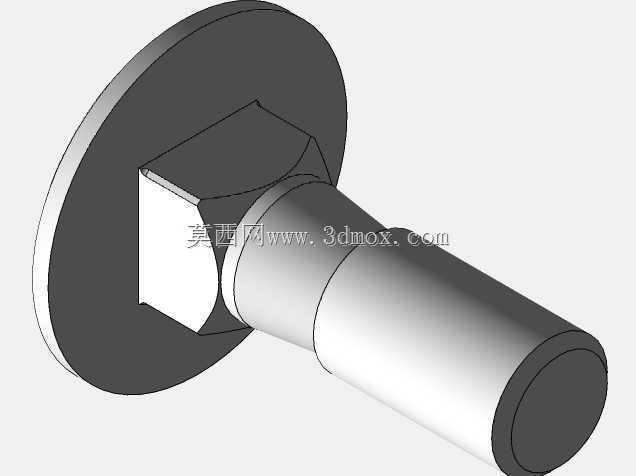

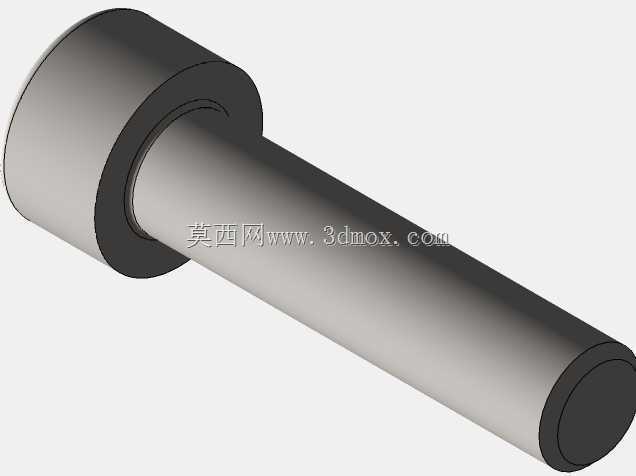

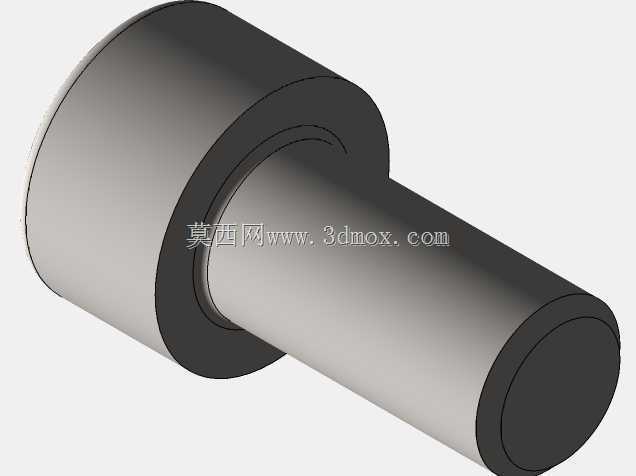

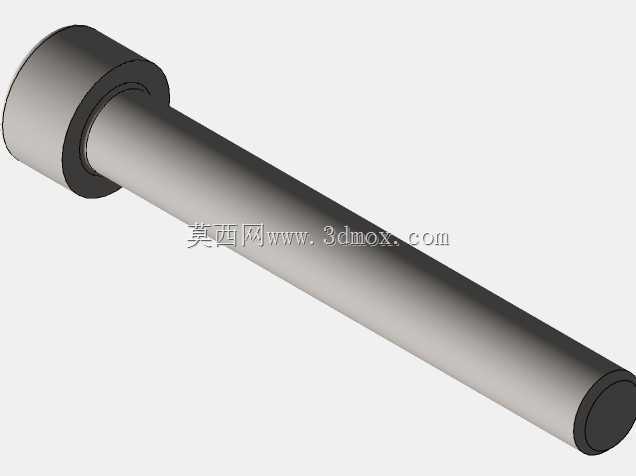

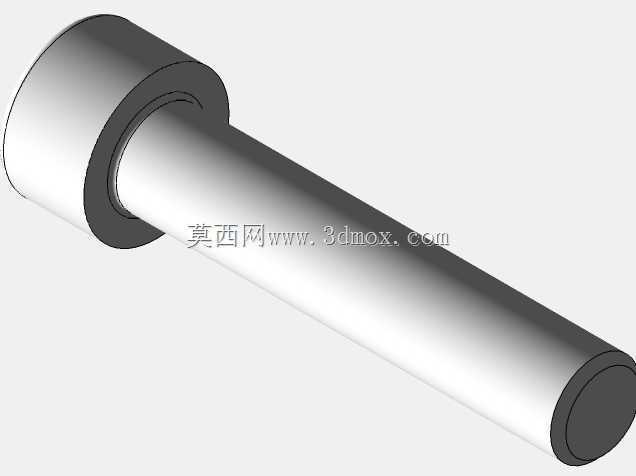

外六角圆柱轴肩紧固件结构设计

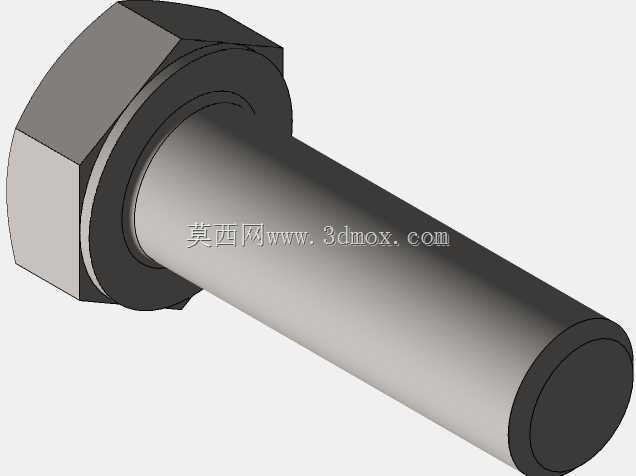

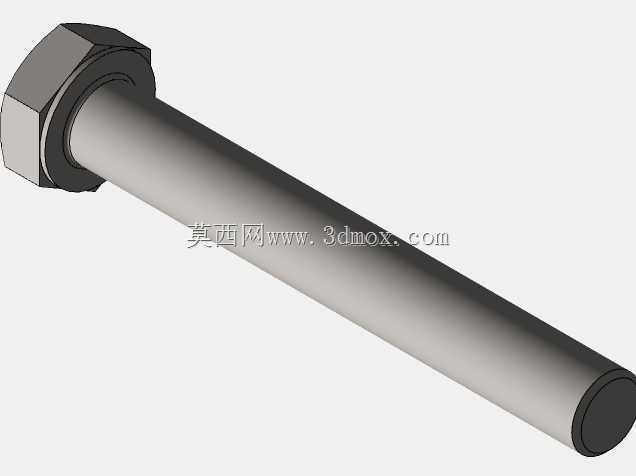

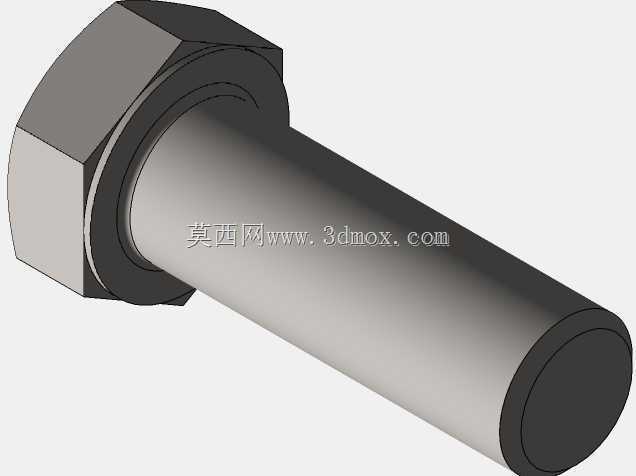

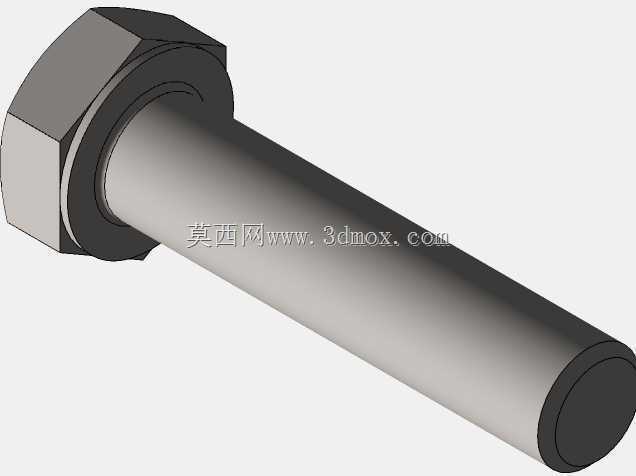

　　在各类机械装配场景中，这类带轴肩的外六角紧固件是非常常见的连接定位元件，不同于普通全螺纹螺栓，它的光杆轴段与六角头衔接处的轴肩结构，能在装配时提供精准的轴向定位，避免螺纹旋入深度不一致带来的装配误差。从实际应用来看，这类零件常被用在需要频繁拆装、且对连接件同轴度有一定要求的部位，比如工装夹具的定位模块、小型机电设备的壳体连接、传动组件的端盖固定等场景，轴肩的端面可以直接抵靠被连接件的安装面，既承担轴向的压紧力，又能保证被连接的两个部件保持固定的相对位置，不会因为螺纹间隙出现径向窜动。

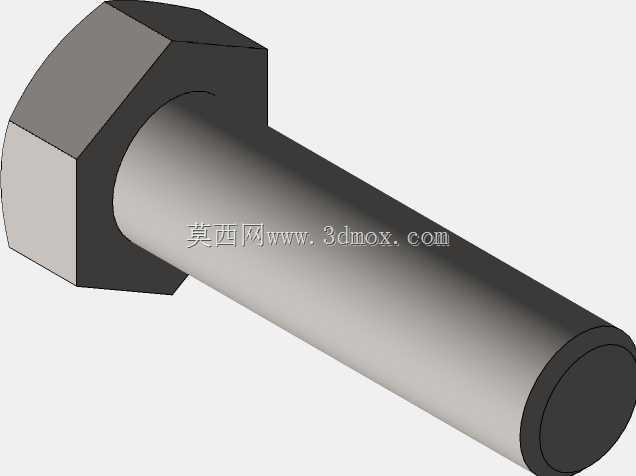

　　从结构设计逻辑来看，六角头的对边尺寸是按照通用扳手的作业空间设定的，既保证足够的拧紧力矩承载能力，又不会因为头部尺寸过大占用过多安装空间，六角头与轴肩衔接的位置做了微小的圆角过渡，避免应力集中导致的头部断裂，这一点在承受交变载荷的连接场景中尤为重要，很多早期失效的紧固件都是因为衔接处直角应力集中，在反复受力后出现疲劳裂纹。光杆部分的直径与配合孔的尺寸采用基孔制间隙配合，装配时可以顺畅穿入安装孔，不会出现卡滞，光杆的长度根据被连接件的总厚度设定，保证轴肩端面完全贴合安装面后，末端不会突出过长影响其他部件的运动，也不会过短导致无法加装防松垫片或者锁紧螺母。

　　在建模过程中，这类零件的特征搭建需要重点关注几个配合面的精度：六角头的下端面也就是轴肩的贴合面，平面度需要控制在合理范围内，否则装配后会出现压紧力不均，甚至被连接件倾斜的问题；光杆部分的圆柱度直接影响装配后的同轴度，如果圆柱度超差，穿入安装孔时会出现卡顿，长期受力后也会出现局部磨损加剧的情况。另外，六角头的倒角和光杆末端的倒角都是必不可少的工艺结构，头部倒角可以避免拧紧时扳手打滑划伤零件表面，末端倒角则是为了装配时顺利导入安装孔，同时去除加工产生的毛刺，避免装配时铁屑掉入配合间隙影响装配精度。

　　从安装边界来看，这类紧固件的安装空间需要预留足够的扳手操作空间，六角头周围至少要留出对应扳手厚度的作业空间，否则无法施加足够的拧紧力矩；轴向的安装空间需要考虑光杆穿入后的伸出长度，如果末端需要加装螺母，还要预留螺母的厚度以及防松元件的安装空间。在实际选型时，需要根据被连接件的受力情况计算光杆的剪切强度和轴肩的挤压强度，六角头的厚度也要满足拧紧力矩下的抗扭要求，避免拧紧时头部出现扭转变形。不同于标准外六角螺栓，这种带轴肩的结构不需要在被连接件上加工沉头孔，就能实现贴合面的定位，对于一些壁厚较薄、无法加工沉孔的零件来说，这种结构的紧固件能大幅降低零件的加工难度，同时保证连接的可靠性。在传动组件的连接中，轴肩部分还可以起到一定的径向支撑作用，相当于一个短定位销，能减少连接部位的径向晃动，提升整个组件的运行稳定性。
