多用途拖车翻斗甲板小型翻合铰链结构

　　在特种作业拖车、小型多用途工程车辆的翻斗甲板设计中，铰接部件的可靠性直接决定了翻斗翻转动作的平顺性与甲板闭合后的承载稳定性，这款小型翻合铰链正是针对这类窄安装空间、中等载荷工况开发的专用铰接结构。从实际应用场景来看，这类小尺寸铰链并不适配重型自卸车的大载荷翻斗，而是多用于轻型工具拖车、厂区内转运小型物料的电动翻斗车、户外作业便携设备的翻折平台甲板，这类场景的共同特点是安装空间局促，翻斗翻转角度通常在0到90度区间，日常承载的载荷多为零散工具、轻型物料，不需要重型铸钢铰链的冗余强度，但对铰接部位的转动间隙、长期使用的耐磨性能有明确要求。

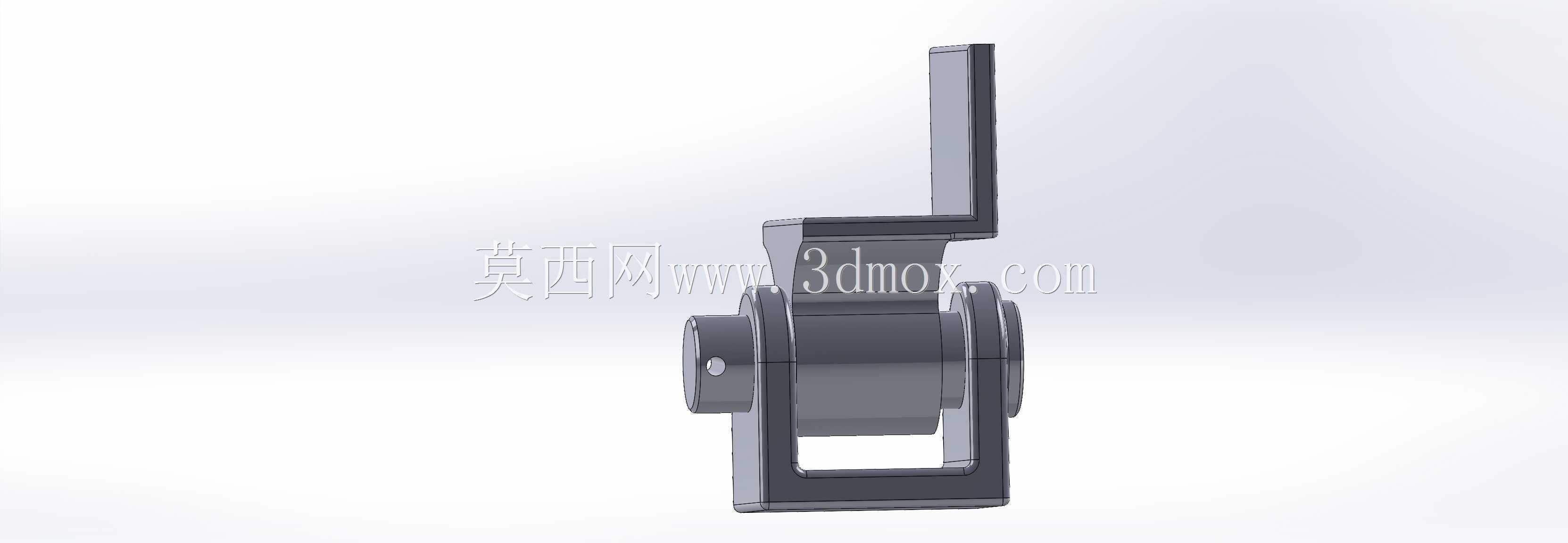

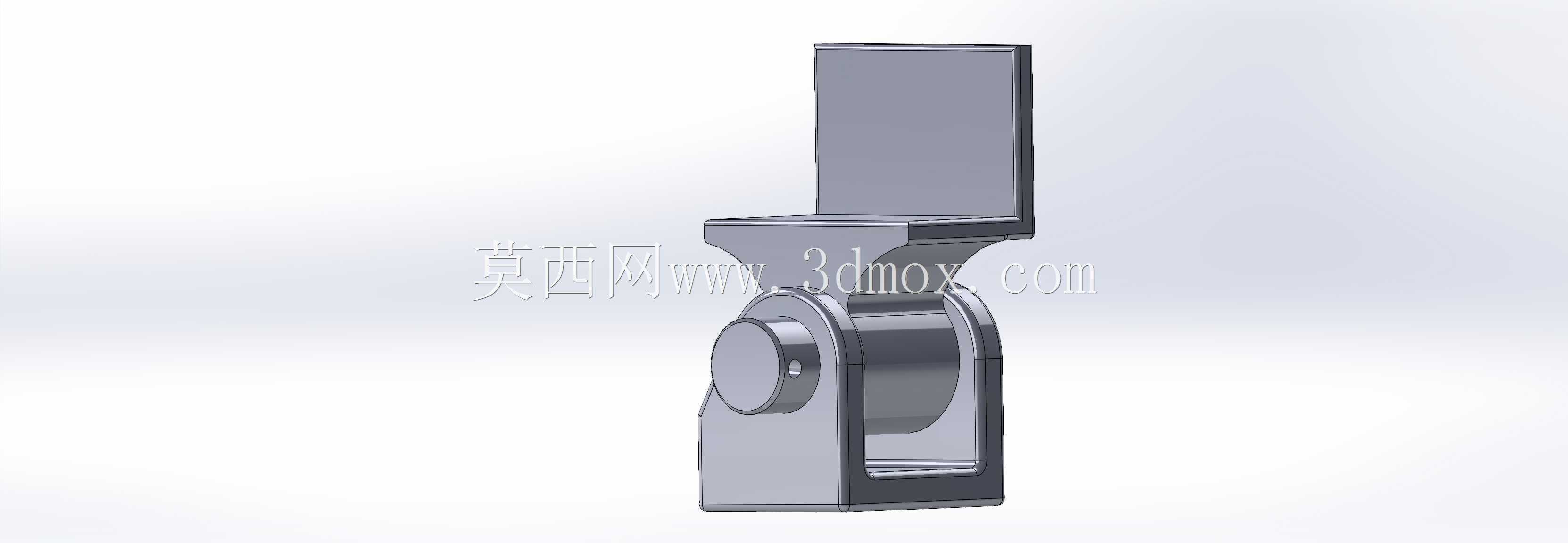

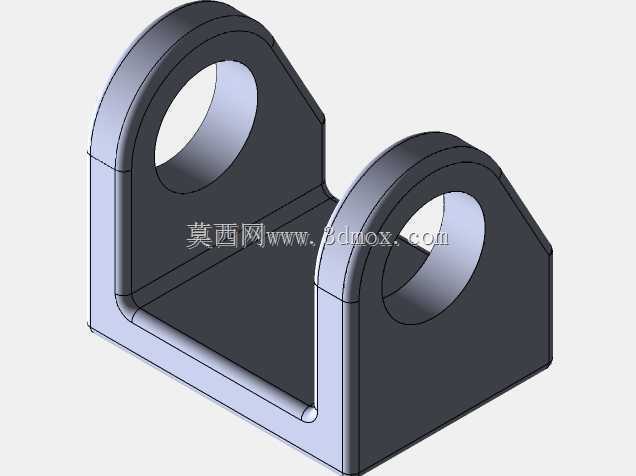

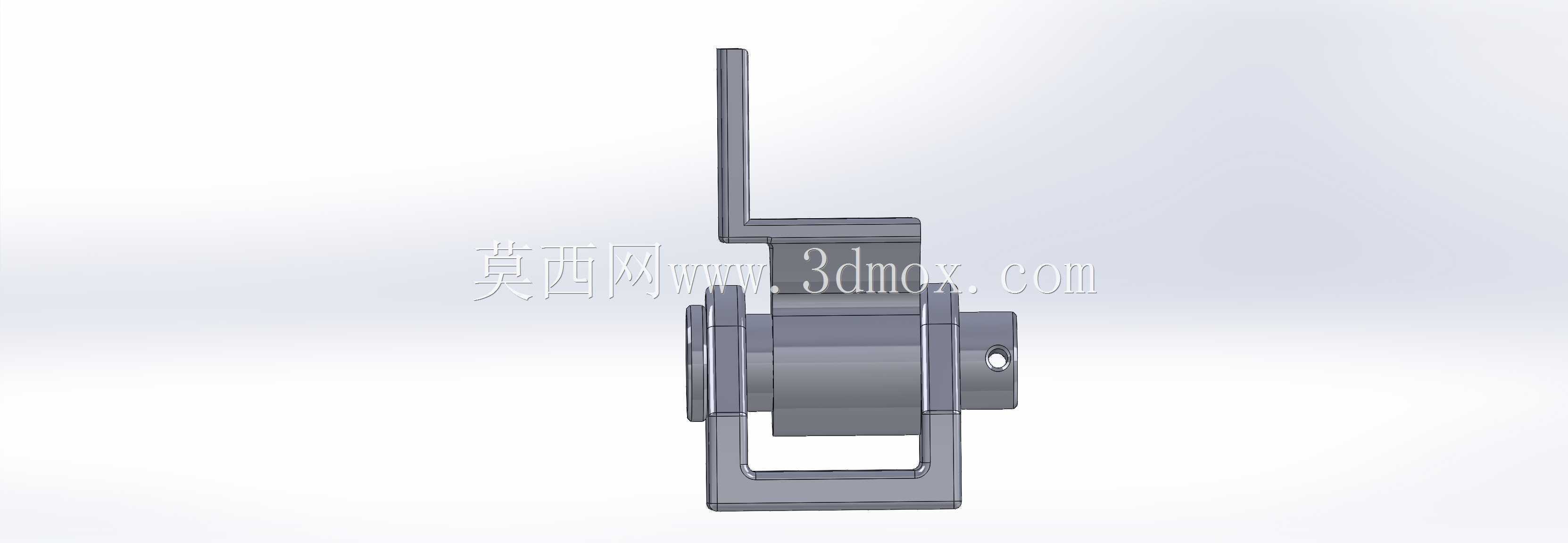

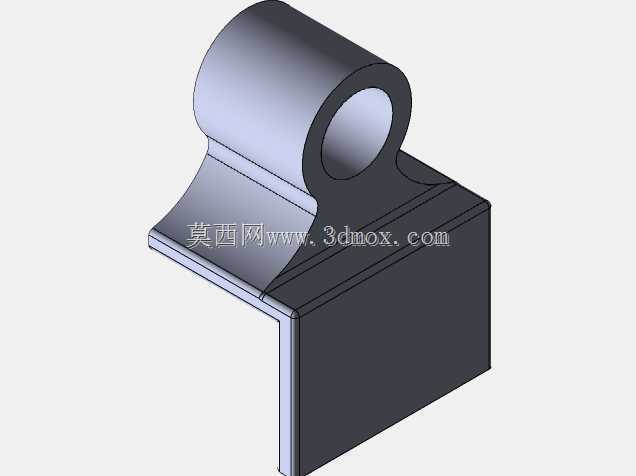

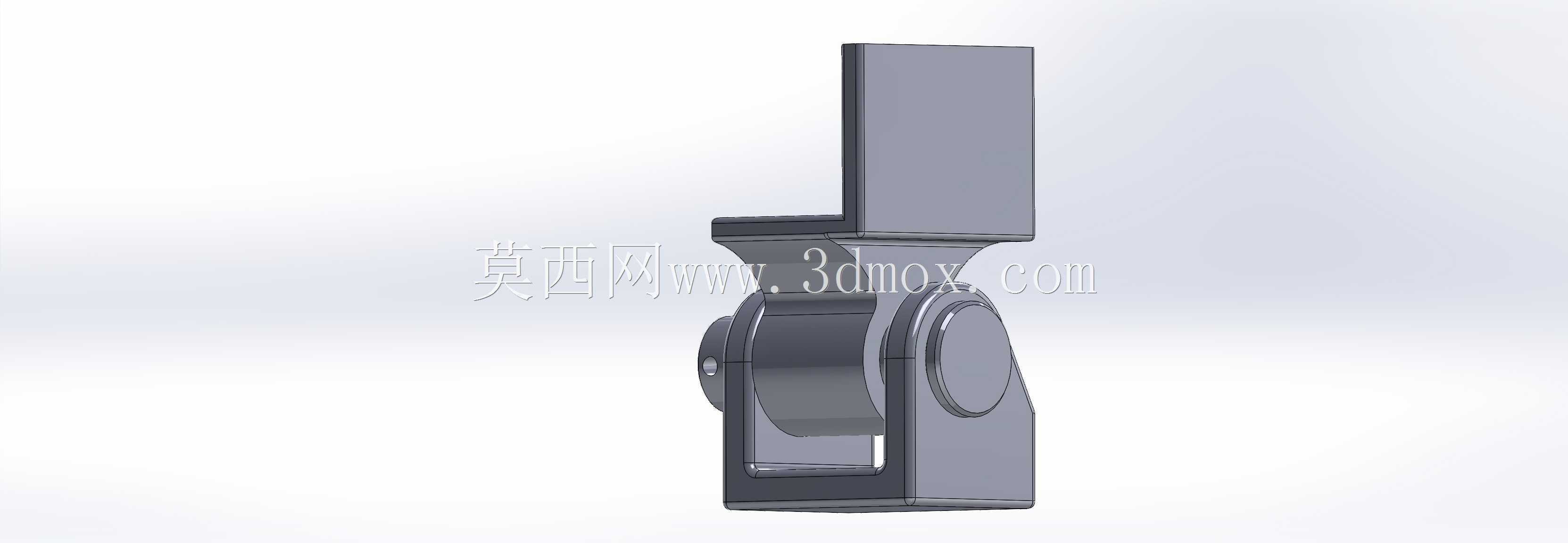

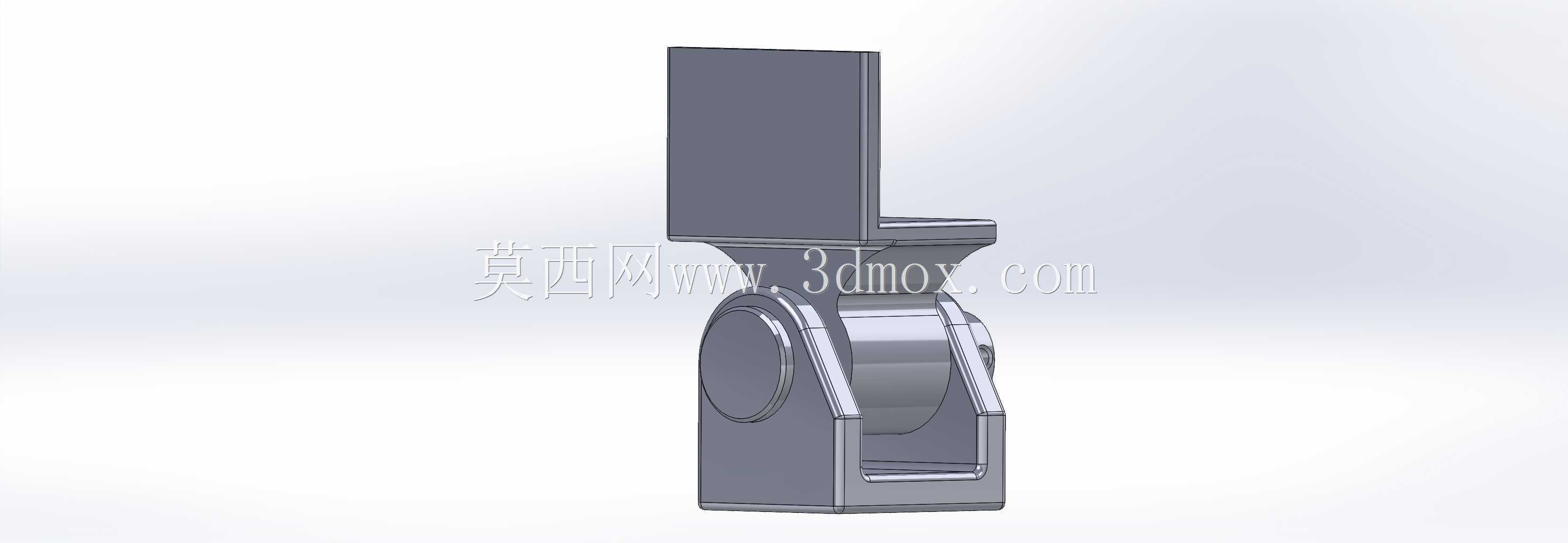

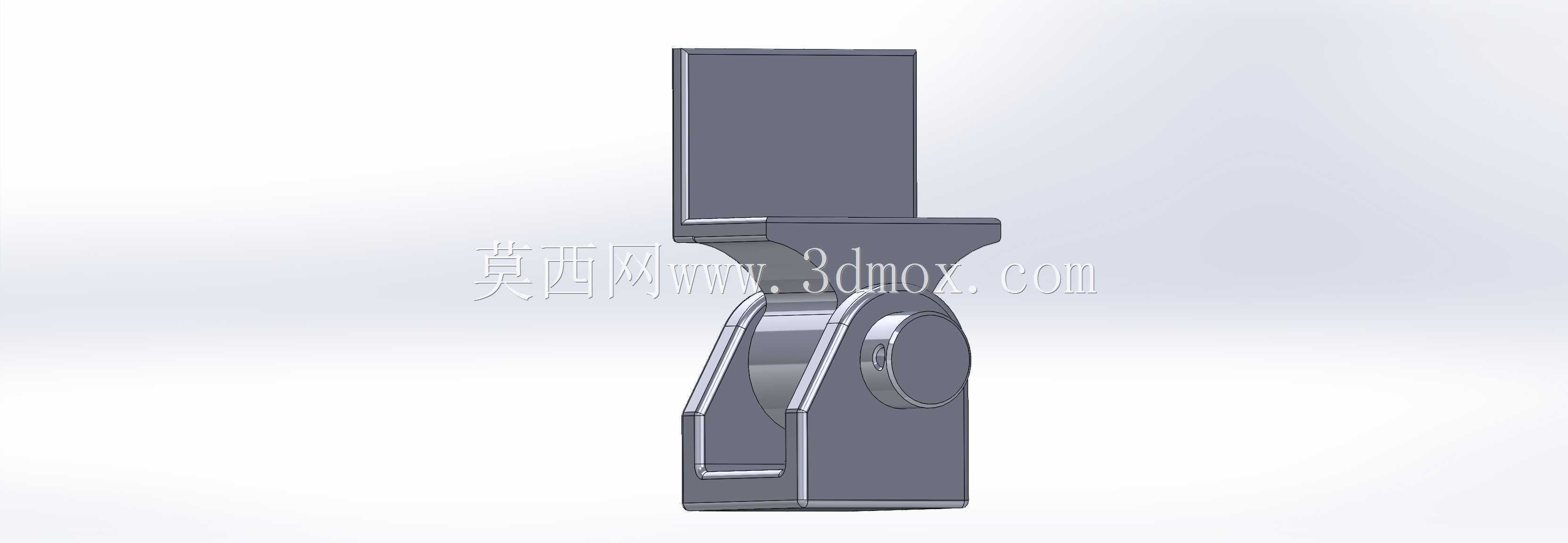

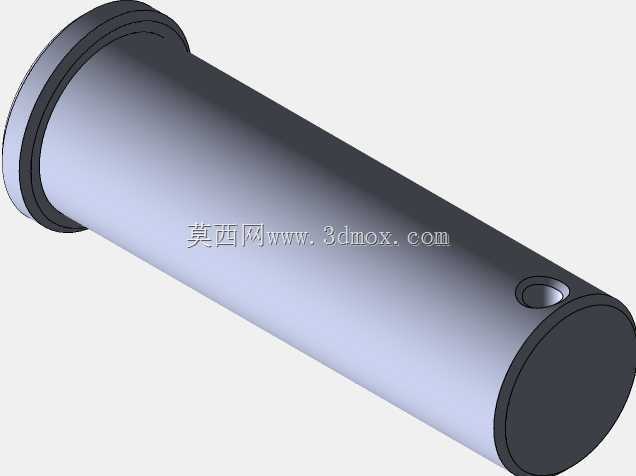

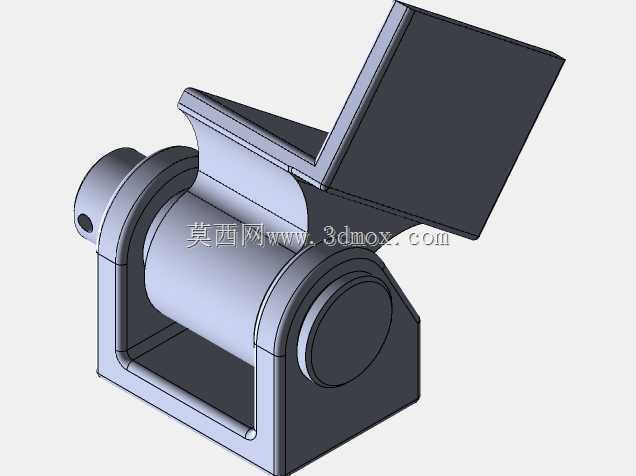

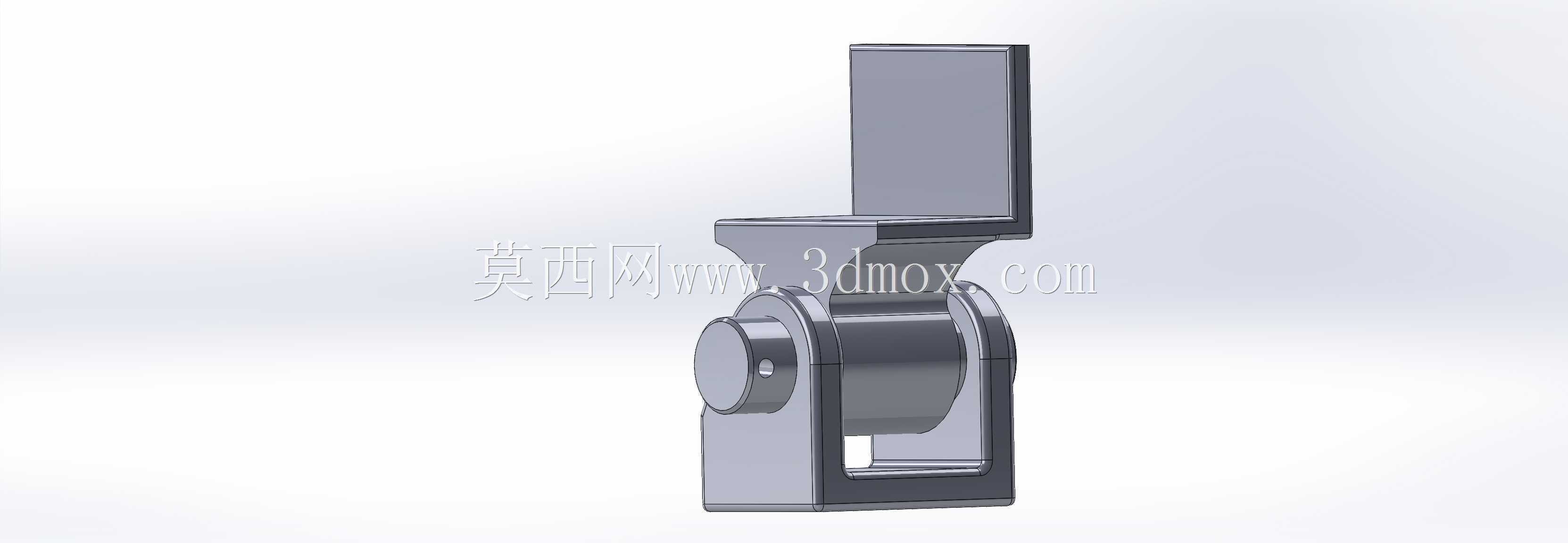

　　从结构设计思路来看，这款铰链采用了分体式铰接基座加翻斗连接臂的结构，没有采用传统合页的双页片穿轴结构，而是将固定端设计为带圆弧过渡的立式基座，基座内部镶嵌自润滑轴套，转动轴与翻斗连接臂做成一体化结构，这种设计的优势在于，固定基座可以直接通过螺栓紧固在甲板的侧边安装面上，不需要在甲板板材上开槽嵌装合页页片，大幅降低了甲板加工的工艺难度，对于厚度较薄的花纹钢板甲板来说，这种外装式的固定方式也避免了开槽导致的板材强度削弱。翻斗连接臂的上端为平直安装面，与翻斗的侧边立面完全贴合，安装时只需要在连接臂的预制孔位打入紧固螺栓即可完成装配，不需要现场配焊，对于后期维护更换也十分友好，只需要拆卸固定端与活动端的螺栓就能完成铰链替换，不需要切割焊接作业。

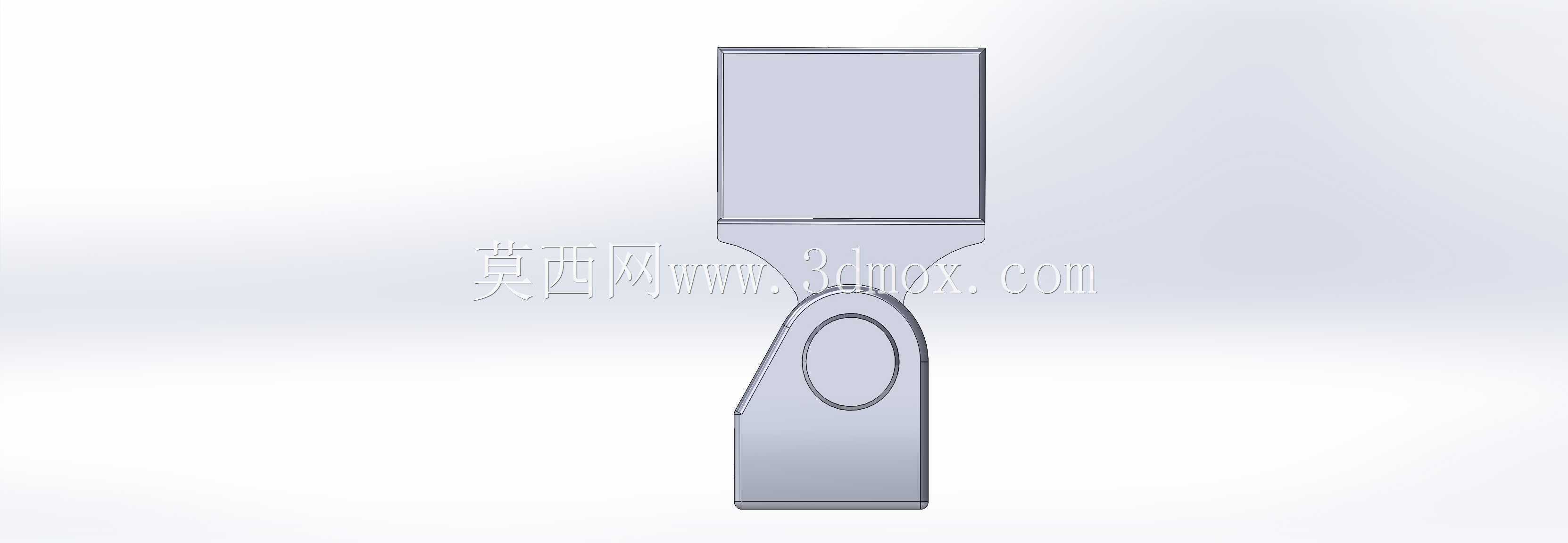

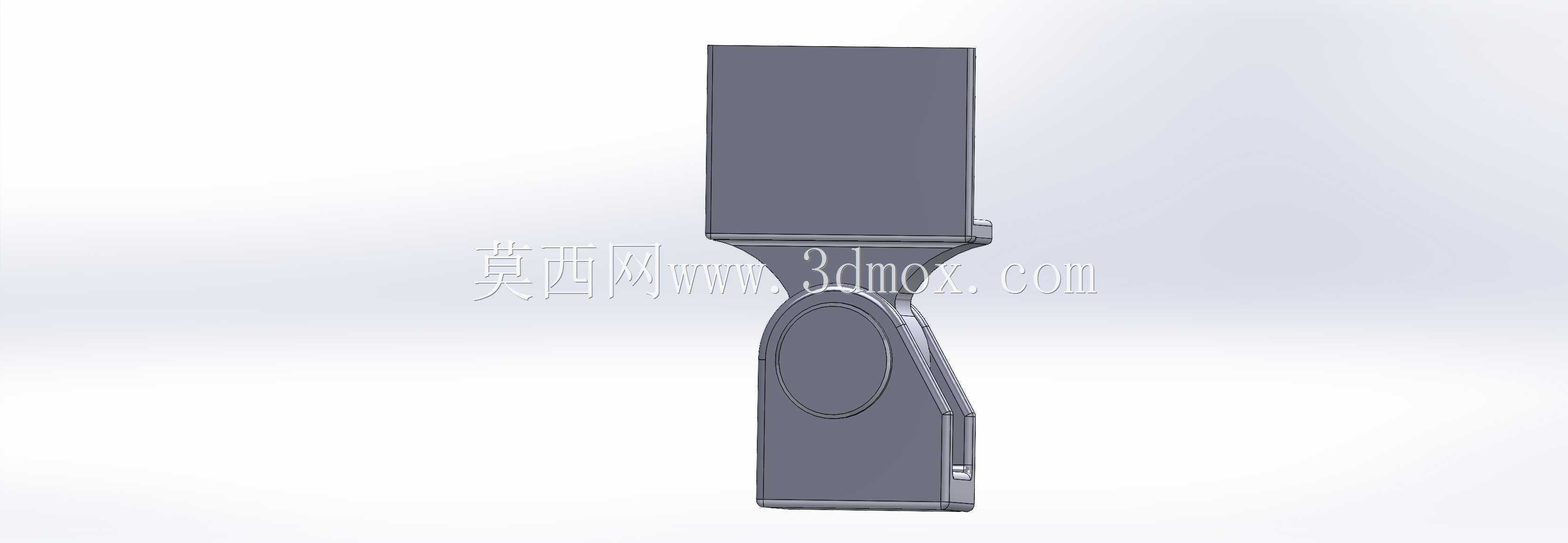

　　从功能特性上看，这款铰链的转动副做了间隙优化，轴与轴套之间的配合间隙控制在0.1毫米以内，既保证翻转过程中没有卡滞，也避免了间隙过大导致翻斗闭合后出现旷量，在车辆行驶过程中产生异响或者翻斗意外跳开的问题。基座外侧的椭圆型凹陷结构并非装饰设计，一方面是为了减少基座的整体重量，去除非承载区域的多余材料，另一方面这个凹陷结构可以作为安装对位的标记点，安装时可以快速对齐基座上的螺栓孔位，降低现场安装的对位难度。连接臂与基座衔接的位置做了大圆弧过渡，避免应力集中，在翻斗满载状态下，铰接位置的应力会顺着圆弧面均匀分散到整个基座上，不会在直角衔接处出现应力断裂的问题。

　　从安装边界与尺寸适配来看，这款铰链的固定基座整体为窄型立式结构，横向占用的安装宽度不超过80毫米，对于侧边安装空间有限的小型翻斗来说，不会和甲板侧边的护栏、锁扣结构产生安装干涉。转动中心的位置做了偏移设计，并非与基座安装面齐平，而是向翻斗一侧偏移了一定距离，这样的设计可以让翻斗在翻转起始阶段有一个微小的抬升量，避免翻斗边缘与甲板固定面发生剐蹭，不需要在翻斗与甲板之间预留过大的装配间隙，能有效提升翻斗闭合后的密封性，减少运输过程中细小物料从缝隙掉落的问题。铰接的转动角度做了机械限位，当翻斗翻转到最大卸料角度时，连接臂会与基座的限位面贴合，不需要额外加装外部限位结构，简化了翻斗整体的结构设计。

　　在实际选型适配时，需要注意这款铰链的单组额定承载能力，单副铰链可以承受的翻斗侧端载荷约为50公斤，通常在小型翻斗的两侧对称安装两组即可满足常规使用需求，如果翻斗的宽度超过1.2米，可以在中间位置额外加装一组作为辅助支撑，避免翻斗中部因为长期承载出现下凹变形。安装面的平面度需要控制在0.2毫米以内，如果安装面存在焊接变形，需要提前打磨找平，避免螺栓紧固后基座出现变形，导致转动轴卡滞。轴套部位采用的是自润滑铜基石墨材料，日常使用不需要定期加注润滑脂，在多粉尘的户外作业环境下，也能保证长期转动的平顺性，不会因为粉尘进入转动副出现快速磨损的问题。
