履带式农业作业探测机器人结构设计

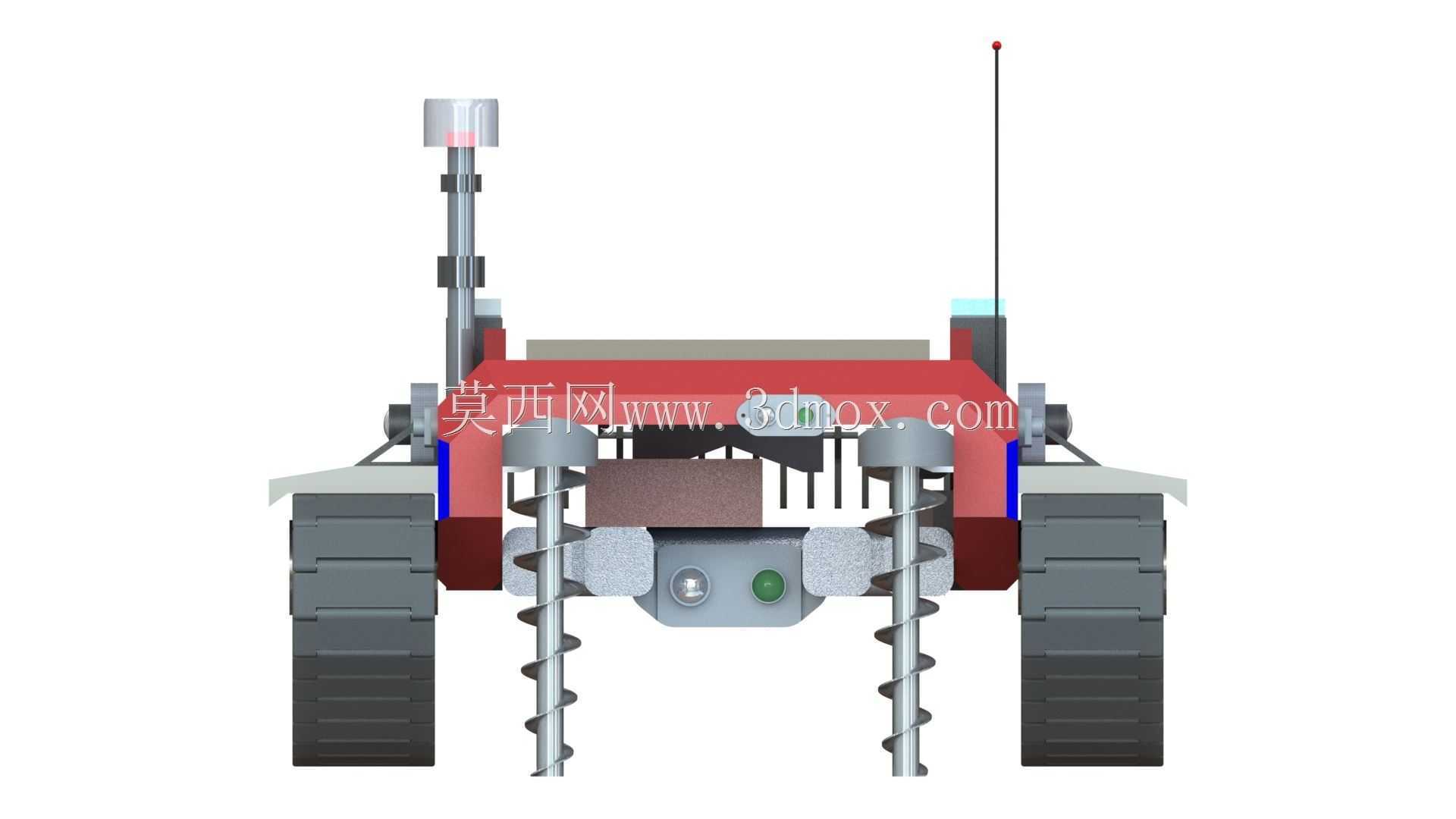

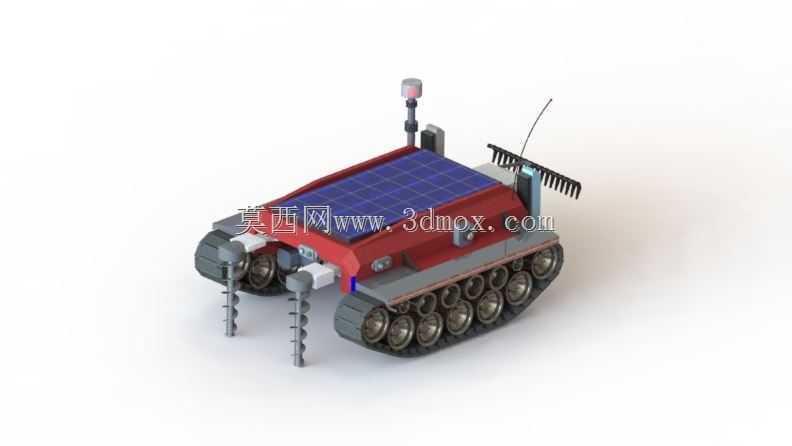

　　这款履带式移动作业平台的设计初衷，是针对丘陵山地、设施大棚等轮式农机难以进入的复杂作业场景，解决传统农机在泥泞、坡地、窄垄环境下通过性不足的问题。从结构布局来看，整机采用履带式行走底盘作为承载基础，履带接地长度与轨距的配比经过反复校核，能够在坡度不超过25度的坡地保持稳定不侧翻，接地比压控制在0.03MPa以内，即使在雨后松软的耕地表面行走也不会出现过度沉陷，不会对作物根系所在的土层造成过度压实。底盘上方的承载平台采用模块化设计，表面预留了多组标准化安装孔位，可根据不同作业需求快速更换搭载模块：当前配置的前部双螺旋钻具，可完成浅层土壤打孔、施肥穴开挖作业，钻具的升降行程通过线性导轨约束，作业深度可在0-200mm范围内调整，

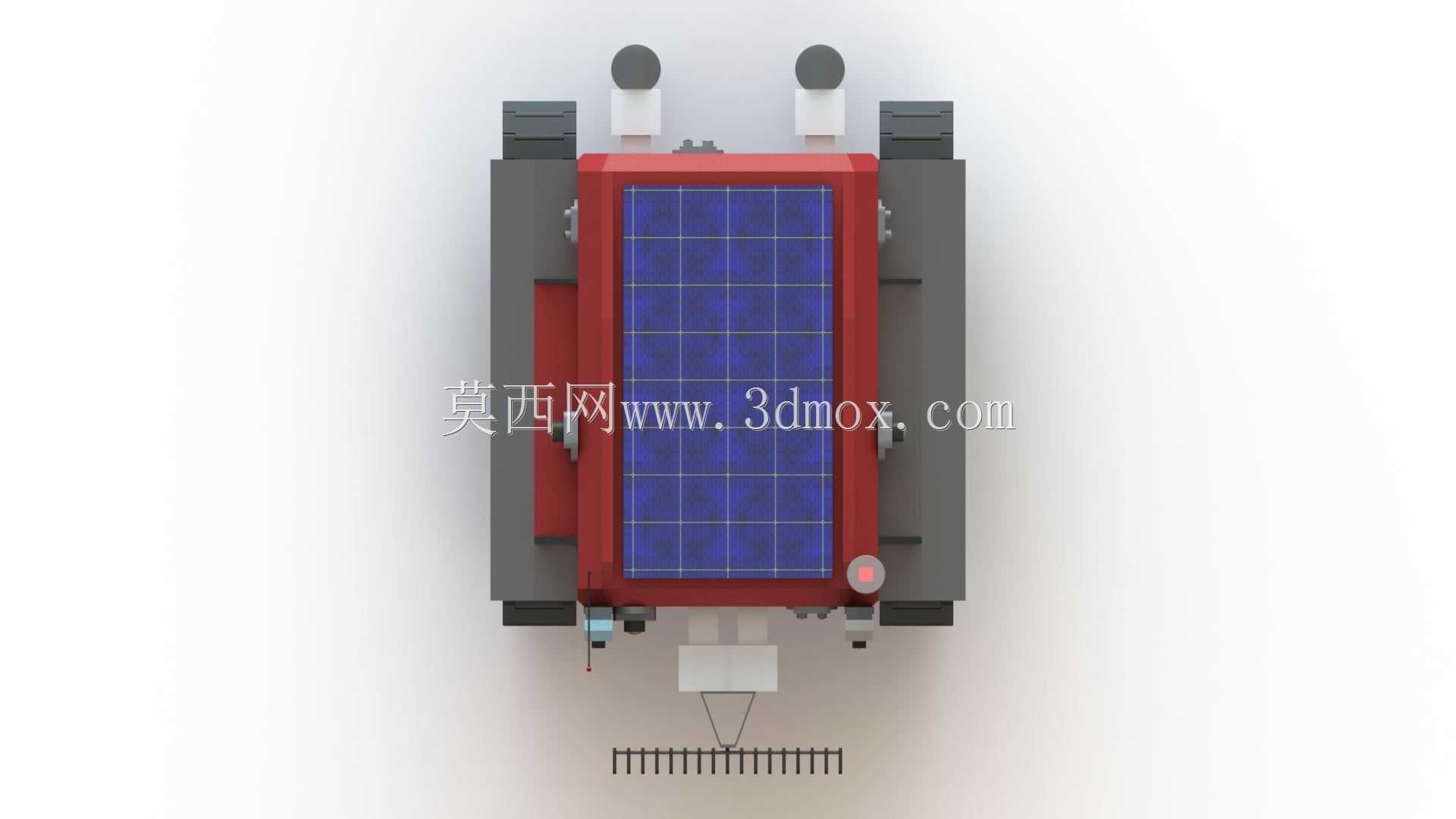

　　钻具旋转动力由独立的直流减速电机提供，与行走系统动力完全解耦，避免作业负载变化影响行走稳定性。平台顶部铺设的太阳能光伏板，可在户外作业时为机载蓄电池补充电能，延长设备连续作业时长，光伏板采用倾角可调的安装支架，可根据不同纬度地区的太阳高度角调整安装角度，提升光能利用效率。平台尾部设置的梳齿状整理机构，可在设备行进过程中完成地表落叶、残膜的归集作业，也可更换为播种、喷药模块完成对应农事操作。顶部竖立的传感安装杆可搭载环境温湿度、土壤墒情、图像采集等传感设备，配合尾部伸出的通讯天线，可将作业区域的环境数据实时回传至控制端，实现作业过程的可视化监控。整机的外形尺寸控制在长1200mm、宽800mm、高700mm（不含传感杆）的范围内，

　　能够顺利通过宽度1m的大棚通道与果树行间空隙，最小转弯半径控制在0.5m以内，可在狭小地块内完成转向操作，不会对周边作物造成剐蹭损伤。行走系统采用橡胶履带材质，内部嵌入高强度钢丝帘线提升抗拉强度，驱动轮与导向轮的轮齿廓形经过优化，与履带啮合过程无卡滞，行走过程噪音控制在65dB以内，适合在对噪音敏感的设施农业环境下作业。底盘的离地间隙设置为120mm，可顺利越过田埂、石块等高度不超过100mm的地面障碍物，底部设置的刮泥板可在行走过程中自动清除履带表面粘附的泥土，避免泥块卡入履带与轮系之间造成行走阻力增大。电气系统的布线全部采用防水接插件，防护等级达到IP65，可在小雨天气下正常作业，不会因田间溅水、露水造成电路故障。

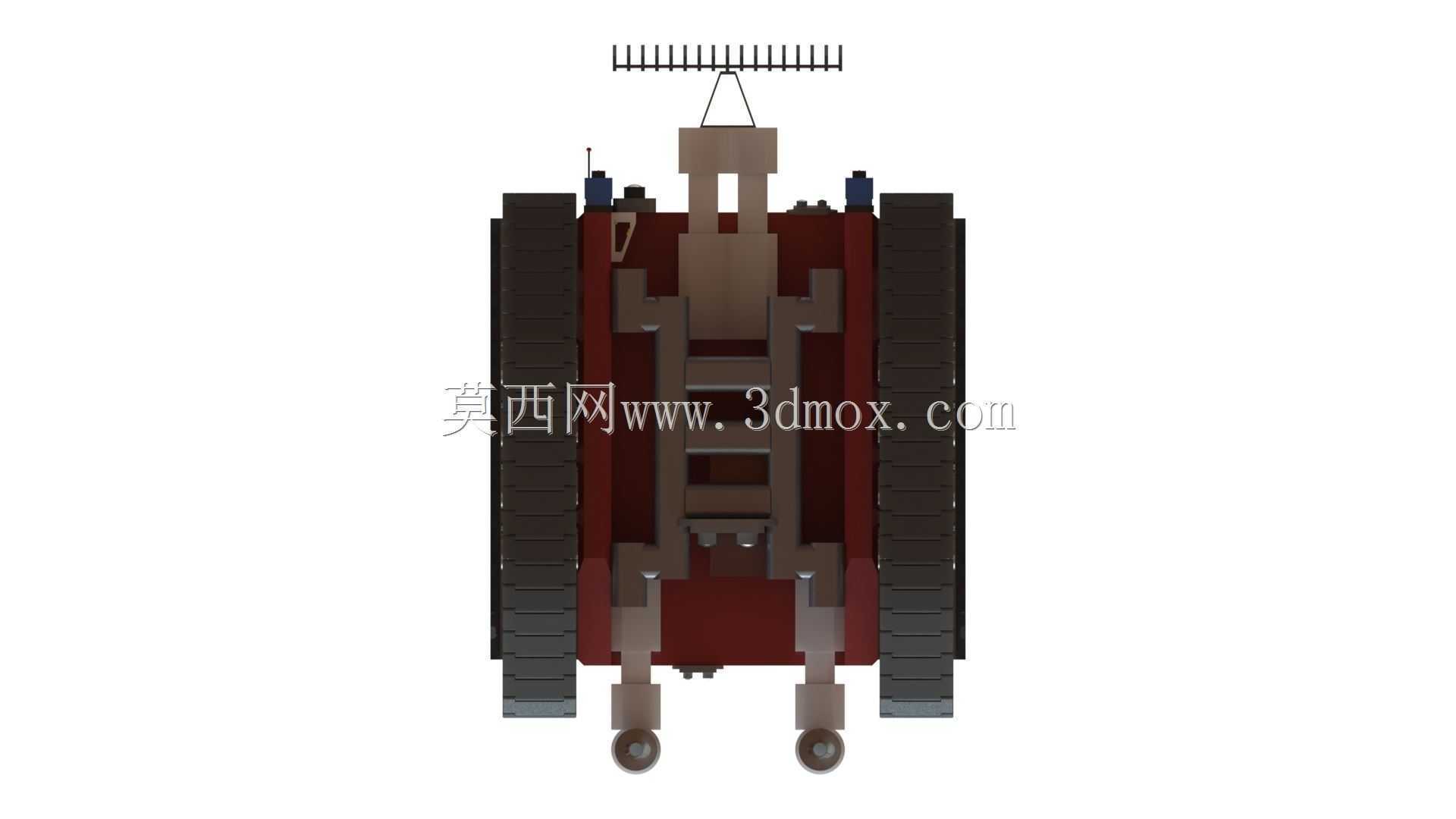

　　整机的重心经过配平设计，搭载不同作业模块时可通过调整蓄电池安装位置来保持整机重心处于履带接地中心区域，避免坡地作业时出现前倾或后翻风险。从建模细节来看，所有铰接位置的销轴、轴承安装位都预留了合理的配合公差，履带的张紧机构采用螺杆调节式结构，可在履带磨损后快速调整张紧度，无需拆解底盘结构，日常维护便捷。前部钻具的连接法兰采用快拆结构，更换不同直径的钻具或者更换为割草、旋耕部件时，仅需松开四颗紧固螺栓即可完成模块更换，无需改动底盘的主体结构，大幅拓展了设备的适用场景。
