动力输出传动轴组件结构设计

　　在农用机械、工程作业设备的动力传输链路里，动力输出轴是衔接主机动力端与外挂作业机具的核心传动部件，这套轴组件的设计直接决定了动力传递的稳定性、不同工况下的载荷耐受能力，以及机具挂接的适配效率。不同于常规固定传动比的刚性轴结构，这套PTO轴组件采用了分体式轴身配合十字铰接式中间连接座的结构，能够在主机与作业机具存在一定轴向偏移、角度偏差的工况下，依旧保持稳定的扭矩传输，避免刚性连接带来的轴身弯折、键槽崩裂等失效问题。

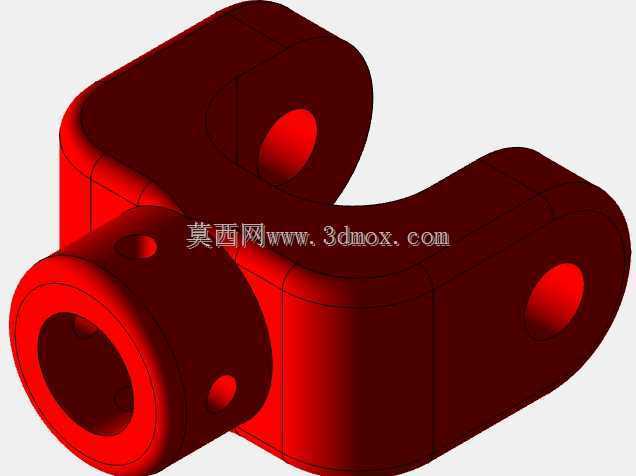

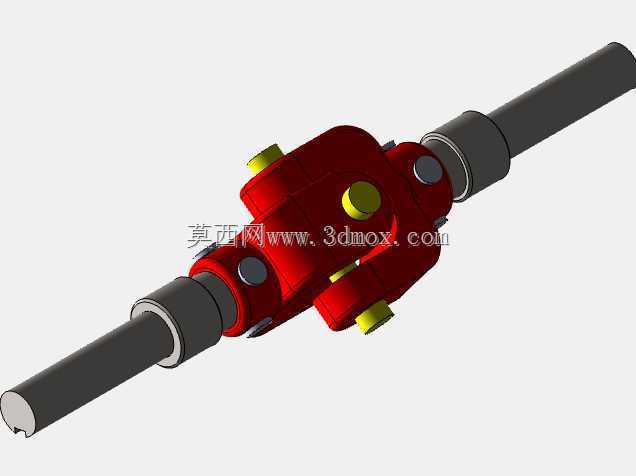

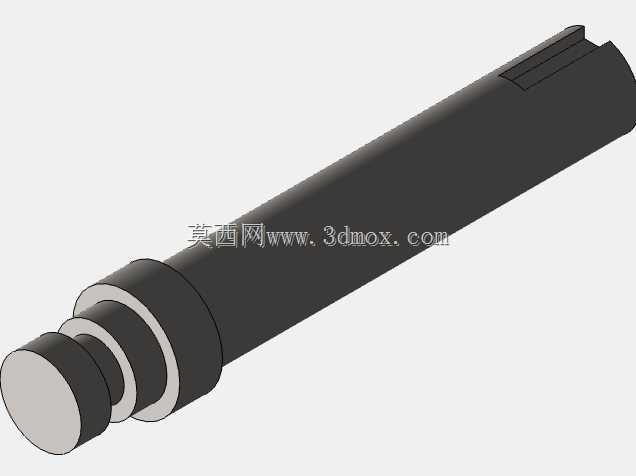

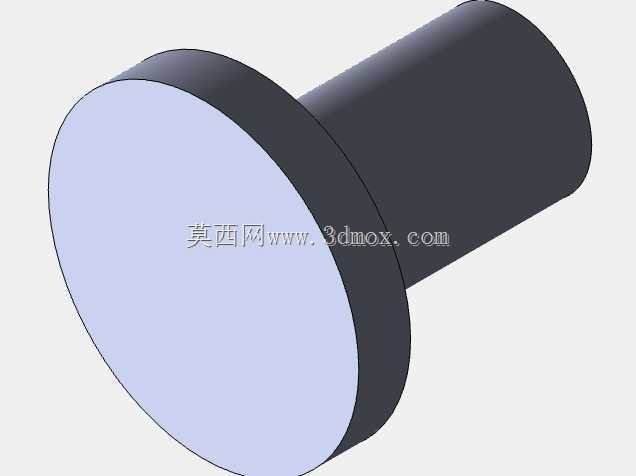

　　从实际应用场景来看，这类轴组件广泛适配拖拉机后动力输出端、小型工程机械的外挂机具接口，需要在田间颠簸、作业载荷波动、频繁启停的复杂工况下持续工作，因此设计阶段首先要考虑的是载荷边界的覆盖：轴身采用阶梯轴结构，两端的花键连接段做了表面淬硬处理，能够承受反复插拔带来的磨损，同时轴肩位置做了圆角过渡，避免应力集中导致的轴身疲劳断裂。中间的红色连接壳体是整套组件的核心铰接结构，内部集成了十字传动销，四个铰接点位都配置了耐磨衬套，既可以实现两个轴段之间的角度偏转，补偿安装时的同轴度误差，也能在作业过程中缓冲机具跳动带来的径向冲击，避免冲击载荷直接传递到主机的动力输出端，损伤主机内部的传动齿轮。

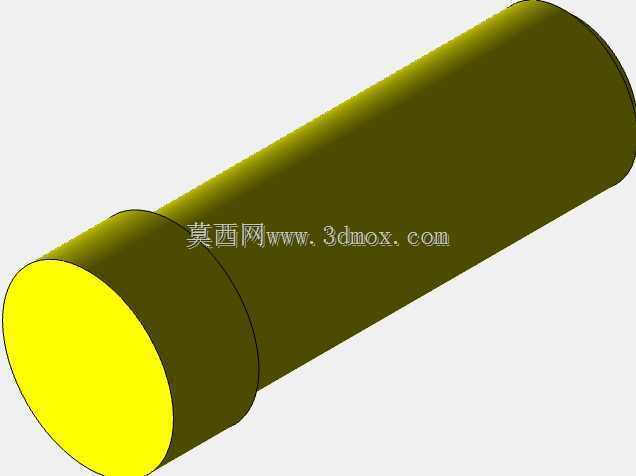

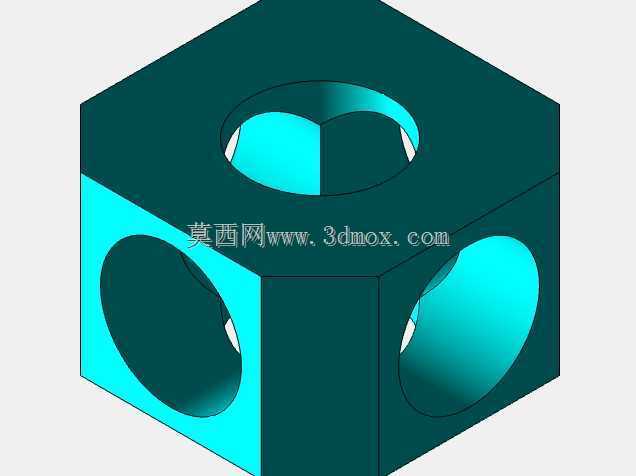

　　设计过程中，首先确定的是轴身的直径参数，根据常规农用动力输出端的扭矩范围，轴身的有效传动直径匹配25-40马力段的动力输出需求，两端的连接轴段长度预留了足够的安装伸缩余量，能够适配不同挂接距离的作业机具，不需要额外加装过渡接套。中间连接壳体的外形做了多平面凸台设计，一方面是为了在装配时提供扳手夹持位，方便铰接销的锁紧固定，另一方面凸台结构也能增强壳体的结构强度，在承受大扭矩载荷时不会出现壳体开裂的问题。壳体上的黄色堵头是润滑脂注油口，日常维护时可以通过这个注油口向内部铰接腔注入润滑脂，减少铰接销与衬套之间的干摩擦，延长组件的整体使用寿命。

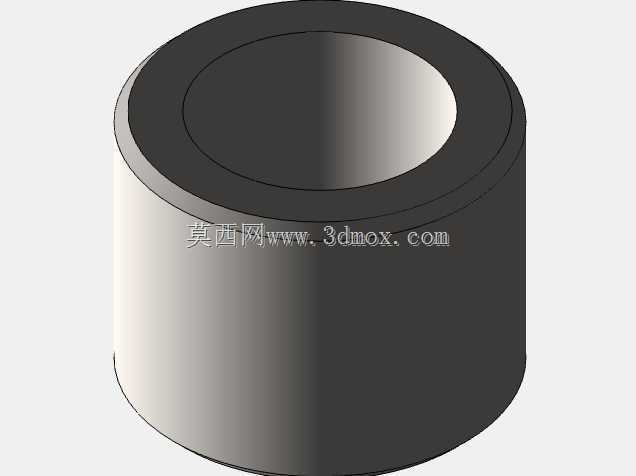

　　安装边界方面，整套组件的最大回转直径控制在120mm以内，能够适配绝大多数常规机具的挂接支架空间，不会出现安装时与周边护板、支架发生运动干涉的问题。两端轴段的连接端采用标准的六键花键结构，和行业内通用的PTO接口尺寸完全匹配，不需要对主机或者机具端的连接口做二次改造，直接插拔挂接即可完成安装。轴身上配置的灰色限位套，能够在轴段插入连接口后起到轴向定位的作用，避免作业过程中轴段轴向窜动脱出，同时限位套采用橡胶与金属复合的结构，也能缓冲一定的轴向冲击。

　　从结构细节来看，铰接点位的固定销采用了防松设计，销子端部配置了锁紧挡圈，避免设备长时间振动导致销子松脱甩出，造成传动失效甚至安全事故。壳体的分型面做了密封槽设计，装配时加装密封垫后可以防止内部润滑脂泄漏，同时阻挡田间的泥沙、灰尘进入铰接腔内部，磨损失效铰接部件。整套组件的结构没有采用复杂的异形曲面，所有加工面都是常规的车削、铣削加工可以实现的，没有特殊的加工工艺要求，普通的机械加工车间就可以完成零部件的生产制造，后期维护更换配件也十分方便，不需要专用的拆装工具，常规的扳手、卡簧钳就可以完成整套组件的拆解与保养。

　　在实际选型匹配时，需要注意这套轴组件的额定扭矩承载范围，避免在超出载荷阈值的工况下使用，同时安装时要保证两端花键完全插入到位，锁紧限位装置，初次运行前要注满润滑脂，作业前检查铰接点位的锁紧状态，就可以保证长时间稳定运行。不同于一体式的刚性传动轴，这种带铰接结构的动力输出轴，对安装同轴度的要求更低，在非固定安装的移动作业设备上适配性更强，能够抵消设备行驶过程中车架形变、机具跳动带来的位置偏移，始终保持动力的平顺传输，减少传动系统的冲击载荷，提升整套动力链路的使用寿命。
