多功能户外炭火食材烤制机架结构设计

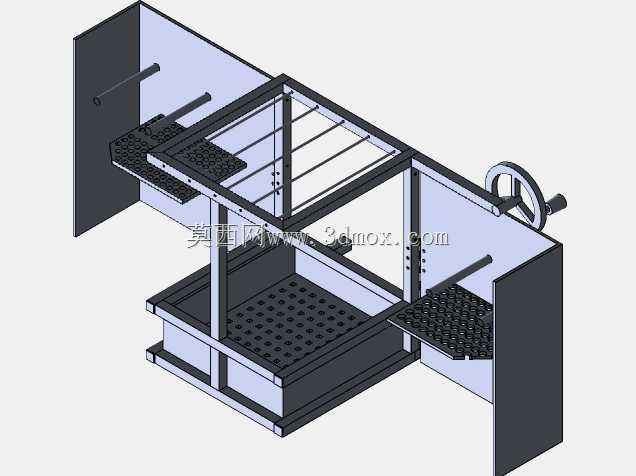

　　这款炭烤类机架结构，主要面向户外露营、街边流动餐食经营、小型门店堂食烤制等场景设计，可同时覆盖肉串、玉米段、热狗肠、切片鲜果等多类食材的炭烤作业需求，区别于常规单烤网简易烤架，其结构设计充分考虑了多批次烤制的操作便利性与空间利用率。从结构布局来看，整体采用框架式方管焊接主体作为承载基础，两侧立式侧板作为支撑与安装基准，侧板上预留的多组水平安装孔位，可实现中层烤网、侧置置物网的高度调节，适配不同炭火强度下的烤制距离需求，避免食材因距离热源过近焦糊、过远受热不足的问题。侧置的两个带密集冲孔的置物网板，可临时放置待烤食材、烤制完成的半成品或是调味工具，无需额外搭配侧边置物台，减少设备整体的占地空间，

　　冲孔设计可沥去食材表面多余的水分或是腌料，避免滴落至炭火区域产生大量油烟。中层主烤区采用双层冲孔板设计，下层为炭床承托板，密集的冲孔既可以保证炭火的氧气供给，让炭块充分燃烧，又可以承接炭灰避免掉落至地面，上层为食材烤制网板，冲孔尺寸经过适配，既可以保证热量均匀传递，又不会让小块食材掉落至炭床区域。设备一侧配置手轮调节机构，通过丝杆传动可带动侧部烤网的水平伸缩，在需要添加炭火、清理炭灰时，可将烤网整体移开操作位，无需徒手挪动高温烤网，降低操作过程中的烫伤风险。从安装边界来看，整体机架采用对称式布局，底部预留的安装平面可直接放置于平整台面，也可通过底部预留的螺栓孔位固定于移动餐车的操作台面上，整体宽度控制在常规操作台的适配范围内，

　　不会出现超出台面边缘的倾覆风险，两侧立式侧板的高度经过测算，既可以起到一定的挡风作用，避免户外使用时炭火被风吹散热量流失，又不会过高阻碍操作人员的翻烤动作。设计过程中充分考虑了日常清洁的需求，所有与食材、炭火接触的板件均采用可抽拉的安装结构，无需拆卸整体机架即可将炭床板、烤网板抽出清理残留的炭灰与食物残渣，框架的方管连接处均采用圆角过渡，避免尖锐边角划伤操作人员。在结构强度校核阶段，针对烤网区域的承载能力做了冗余设计，可满足满铺食材时的承重需求，不会出现网板变形的问题，侧部手轮的传动丝杆做了防尘处理，避免炭灰、油污进入丝杆间隙导致调节卡滞。不同于常规家用小型烤架，这款结构的分层设计可实现不同食材的分区烤制，

　　侧网区域可放置需要低温慢烤的食材，中层主区域可放置需要高温快烤的肉串类食材，同时置物网的设计让整个烤制流程的操作动线更短，操作人员无需频繁转身拿取待烤食材，可有效提升出餐效率，适配小流量经营场景的使用需求。整体结构没有复杂的传动部件，加工难度低，常规的钣金折弯、方管焊接工艺即可完成生产制造，后期维护成本极低，仅需定期清理丝杆处的油污即可保证调节顺畅，所有与食材接触的板件均可采用食品级耐热材质制作，满足食品接触的安全要求。
