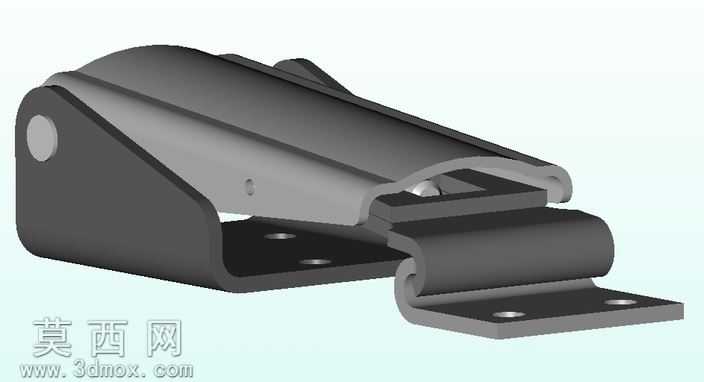

工业搭扣式过中心锁扣三维结构设计

本作品为工业搭扣式过中心锁扣的三维建模设计，建模过程中严格遵循机械五金件的实际生产尺寸规范，对锁扣的各个组成部件进行了1:1比例的精准还原。建模初始阶段先梳理锁扣的整体运动逻辑，明确过中心锁止结构的核心运作原理：即通过扳动上盖压件越过结构受力死点，实现锁止状态的自锁保持，避免使用过程中受震动意外脱开，这一结构特性在建模时通过关键铰接点的位置参数设置得到精准体现。模型主体分为固定底座、活动扳扣、铰接销轴、锁合挂座四个核心部分，每个部件的倒角、安装孔位、壁厚参数都参照实际工业五金件的通用标准设置，固定底座上预留的两个沉头安装孔，孔径与孔深参数适配常用的M4规格紧固螺丝，确保模型可直接用于实际生产的尺寸参考。材质渲染阶段，针对锁扣的不同部件匹配对应的工业常用材质，主体扳扣与底座部分采用哑光黑色喷塑冷轧钢材质，调整材质的粗糙度参数至0.6，还原五金件表面喷塑后的细腻磨砂质感，铰接销轴部分采用抛光不锈钢材质，设置金属反射强度为0.8，突出金属销轴的光滑耐磨特性，锁合接触面部分微调材质的高光参数，模拟长期摩擦使用后的轻微磨损质感，让整体渲染效果更贴近真实工业配件的视觉表现。结构设计上充分考虑锁扣的实际使用场景，扳扣的弧形曲面完全贴合人手按压施力的弧度，操作时的扳动角度设置为35度，既保证锁止时的压紧力足够，又避免扳动行程过大造成操作不便，铰接位置的间隙参数设置为0.1mm，既保证部件转动的顺畅度，又不会因间隙过大出现锁合晃动的问题。整体建模过程中对所有配合面进行了干涉检查，确保各个活动部件在完整的开合行程中不会出现结构碰撞，模型的装配逻辑完全按照实际产品的装配顺序搭建，可直接导出用于装配工艺演示、产品结构改良参考，也可作为工业设备舱门、工具箱、防护壳体等场景的配套扣件模型直接调用，为相关产品的整体设计提供精准的五金配件适配参考。
