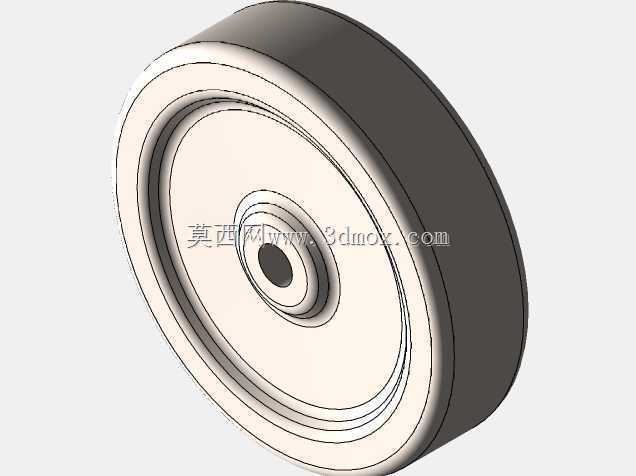

飞轮式永磁发电机配套储能飞轮结构

　　该飞轮结构主要配套飞轮式永磁发电机使用，在分布式离网供电、小型移动电站、应急备用电源等场景中承担核心储能与稳速功能，这类应用场景下，原动机的输入扭矩往往存在周期性波动，比如小型内燃机的做功冲程间隙、可再生能源输入的不稳定特性，都会直接导致发电机输出转速波动，进而影响电能质量，飞轮的存在就是通过自身转动惯量吸收和释放动能，平抑这些短周期的转速波动，让发电机转子始终维持在相对稳定的转速区间，保证输出电压与频率的稳定性。从实际功能层面看，这个飞轮除了基础的储能稳速作用，还集成了发电机转子的安装定位基准，中心的阶梯孔结构直接与发电机主轴配合，端面的环形台阶一方面是为了适配转子磁钢的安装限位，另一方面也通过阶梯式的质量分布，

　　在有限的外形尺寸下最大化转动惯量，同时避免整体实心结构带来的不必要材料浪费。设计思路上，这个飞轮采用了盘式单质量结构，没有采用双质量飞轮的多级减震结构，主要是因为永磁发电机的运行转速区间相对固定，且配套的原动机多为单缸小功率机型，对减震的需求集中在转动惯量补偿上，不需要额外的阻尼结构来衰减大幅扭转振动；轮缘部分采用较厚的径向尺寸设计，将大部分质量集中在远离旋转中心的区域，根据转动惯量计算公式，同等质量下质量分布半径越大，转动惯量提升越明显，这种设计可以在控制整体重量的前提下，达到需要的惯量匹配要求，避免飞轮过重导致的原动机启动负载过大。外形尺寸与安装边界方面，该飞轮的轴向厚度控制在较小范围，适配小型永磁发电机的紧凑安装空间，

　　不会额外增加机组的轴向长度；中心安装孔采用基孔制配合公差，与主轴的配合选择过渡配合，既保证安装时的同轴度要求，又不会因为过盈量过大导致装配困难，同时中心孔端面设计有定位止口，与主轴轴肩贴合后可以保证飞轮的端面跳动量控制在允许范围内，避免高速旋转时产生额外的不平衡量；轮缘的外圆面做了简单的倒角处理，没有额外的齿圈结构，因为这类小型发电机组不需要额外的齿圈启动结构，启动功能多集成在原动机侧，减少不必要的加工工序可以降低零件的制造成本。从结构细节看，飞轮的盘面采用了多层环形凹槽设计，这些凹槽一方面是为了去除盘面中心区域的多余材料，因为中心区域对转动惯量的贡献极低，去除后可以降低整体重量，减少主轴的静态负载，

　　另一方面这些环形槽也可以作为动平衡校正时的去重区域，在完成初始加工后，动平衡测试发现的不平衡量，可以直接在这些环形槽的对应位置铣削去重，不需要额外设计去重结构，简化了校正工艺。实际装配时，飞轮从主轴的非输出端套入，靠紧轴肩后通过轴端的锁紧螺母压紧，锁紧螺母的压紧力需要经过计算，既要保证飞轮在高速旋转、加减速过程中不会与主轴发生相对转动，又要避免压紧力过大导致主轴轴肩处产生应力集中；飞轮的端面与发电机转子磁钢的安装端面贴合，两者之间采用定位销进行周向定位，保证磁钢的磁极位置与飞轮的动平衡位置匹配，避免装配后出现新的不平衡量。在运行过程中，飞轮的外圆面与发电机定子之间保留足够的安全间隙，不会因为旋转时的轻微挠曲碰擦定子绕组，同时因为飞轮本身是导磁材料，轮缘的厚度设计也考虑了漏磁屏蔽的作用，可以减少发电机转子磁钢向外侧的漏磁，提升磁路的利用效率，这也是该结构区别于普通机械飞轮的设计细节，普通飞轮只需要考虑机械性能，而配套永磁发电机的飞轮需要额外兼顾磁路的辅助作用，在材料选择上也采用了导磁性能较好的碳素结构钢，既满足结构强度要求，又能起到一定的磁屏蔽效果。
