在工业传动系统的轴系布局中,两轴端的同轴连接是动力传递路径上的核心节点,法兰联轴器正是这类应用场景下应用最广泛的刚性连接部件,区别于带补偿量的弹性联轴器,这类结构完全依靠结合面的刚性接触实现扭矩传递,对安装时的两轴同轴度有明确要求,适合布置在长期稳定运行、无频繁冲击载荷、轴系对中精度有保障的传动工位。从实际应用场景来看,这类联轴器常见于工业泵组的电机与泵体轴连接、中小型减速机的输入输出轴对接、输送线驱动辊与动力端的连接、海洋工程甲板机械的轴系传动、常规电力输配设备的动力轴对接等场景,尤其是在管道输送系统中,带密封垫片的法兰联轴器还能兼顾连接部位的密封需求,避免输送介质沿轴缝泄漏。

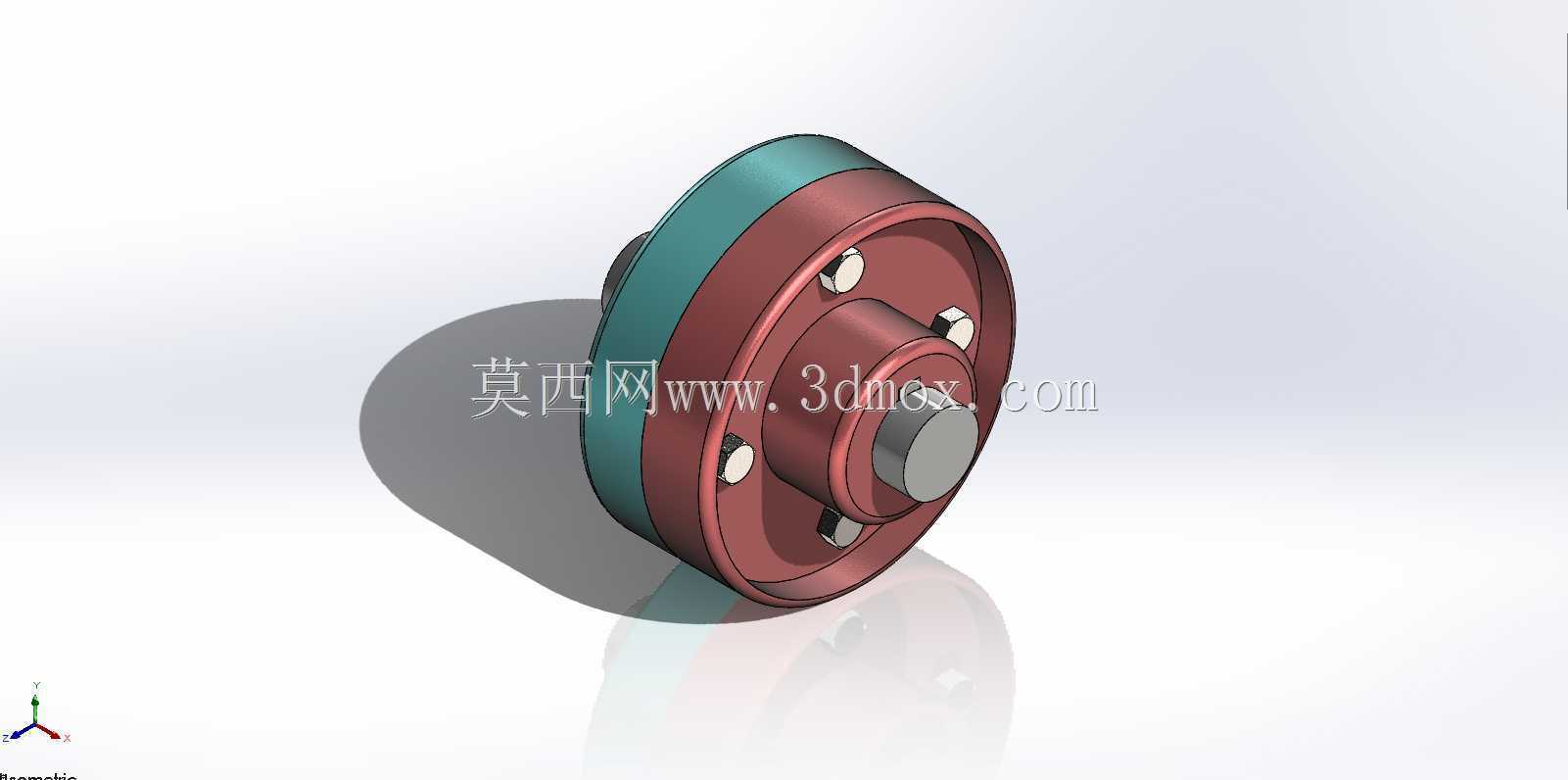

从结构设计思路来看,这套法兰联轴器采用最经典的凸缘对合结构,两个带毂的法兰盘分别通过键连接固定在待对接的两根轴端,法兰盘的端面上沿圆周均匀布置螺栓通孔,依靠铰制孔螺栓或者普通受拉螺栓实现两个法兰盘的刚性锁紧,其中铰制孔螺栓版本可直接通过螺栓杆与孔壁的挤压传递扭矩,对中精度更高,普通螺栓版本则需要依靠法兰结合面的摩擦力传递扭矩,安装时需要严格控制螺栓预紧力的均匀性。设计时首先要根据传递的额定扭矩、轴端直径确定法兰盘的毂部长度与内径,毂部与轴的配合通常选用H7/k6的过渡配合,保证轴上零件的定心精度,同时预留键槽位置,普通平键的规格按照轴径从标准件序列中选取,键槽的对称度公差需要控制在0.02mm以内,避免装配时出现卡滞。法兰盘的外径尺寸根据螺栓分布圆直径确定,通常螺栓分布圆直径要比毂部外径大20-30mm,留出足够的螺栓安装空间,螺栓的数量根据扭矩大小选取,常规小扭矩工况选用4-6颗M6-M12的螺栓即可满足需求,大扭矩工况可增加螺栓数量或者放大螺栓规格。
在安装边界与尺寸控制上,这类联轴器的轴向总长度为两个法兰盘的毂部长度加上法兰盘本体的厚度,安装时需要提前在两轴端预留对应的轴向装配空间,避免出现轴头顶死或者法兰毂部与轴承端盖干涉的问题;径向尺寸方面,法兰盘的最大外径即为整个联轴器的回转直径,设计外围防护罩或者周边设备布局时,需要在最大回转直径基础上预留至少10mm的安全间隙,防止运行过程中出现剐蹭。法兰结合面的表面粗糙度需要控制在Ra1.6-3.2之间,保证结合面贴合紧密,若应用在有密封需求的管道输送场景,可在两个法兰结合面之间加装橡胶或者聚四氟乙烯密封垫片,垫片的厚度通常控制在1-3mm,过厚的垫片会影响连接刚性,反而容易导致螺栓松动。
从功能特性来看,刚性法兰联轴器没有相对位移补偿能力,因此安装时必须保证两轴的径向偏移量不超过0.03mm,角向偏移量不超过0.05°,否则运行过程中会在轴、轴承以及联轴器本身产生附加的交变载荷,加速零件的疲劳损坏。但也正是因为无间隙的刚性连接特性,这类联轴器的传动精度极高,不存在回转背隙,能够准确传递运动与扭矩,同时结构简单、零件数量少,日常维护时只需要定期检查螺栓的预紧力即可,不需要额外的润滑或者易损件更换,在额定载荷范围内的使用寿命极长,能够承受高扭矩与重载工况,相比弹性联轴器成本更低、刚性更好,是中低速稳定传动场景下的首选连接部件。建模过程中需要注意法兰端面与轴线的垂直度公差,螺栓孔的位置度公差需要控制在0.1mm以内,保证两个法兰盘能够顺利对合装配,所有棱角位置都做C1的倒角处理,既避免装配时割伤操作人员,也能减少应力集中,提升零件的疲劳强度。
