螺旋齿面涡轮盘传动构件

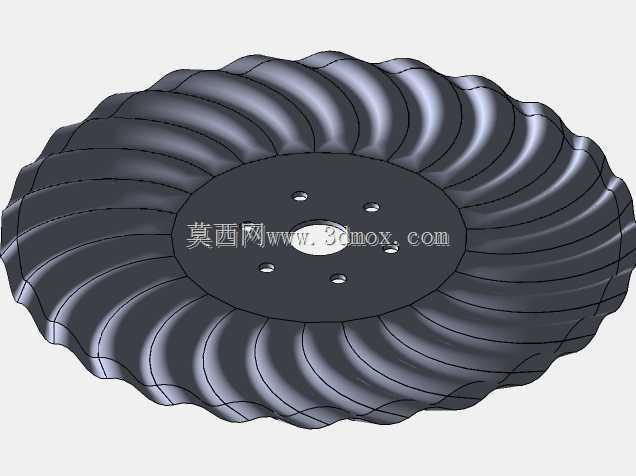

　　在重载传动系统的动力换向、扭矩放大场景中，这类螺旋齿面涡轮盘是核心啮合构件，常见于需要大减速比、低运行噪音的动力传输单元，比如小型输送设备的减速箱、农用耕作机具的传动总成、精密回转工作台的驱动端，和配套蜗杆啮合时可实现90度交错轴的动力传递，相比直齿圆柱齿轮的平行轴传动，能在更紧凑的安装空间内完成更高减速比的动力转换，同时啮合过程中齿面是逐步接触再逐步脱离，不会出现直齿传动的瞬时冲击，运行平稳性更优，适合中低速大扭矩的持续作业工况。从结构设计来看，该涡轮盘的齿面采用等导程螺旋曲面构型，齿形沿圆周方向均匀分布，每一段齿廓的曲率都经过啮合轨迹校核，保证和蜗杆啮合时的重合度维持在合理区间，避免单齿受力过大导致的齿面磨损或断齿风险；

　　中心区域设置的安装基准面为平面结构，和配套轮毂的贴合面平面度控制在安装公差范围内，防止装配后出现端面跳动，影响啮合精度。中心的通孔为轴系安装位，周围均匀分布的四个小孔是紧固件安装孔，孔位的位置度公差经过严格控制，装配时可通过螺栓将涡轮盘和轮毂、传动轴刚性连接，传递工作扭矩时不会出现相对滑移。齿面的曲面过渡区域做了圆角处理，避免应力集中在齿根位置，在承受交变冲击载荷时，能有效分散齿根处的应力集中系数，提升构件的疲劳寿命。从安装边界来看，该涡轮盘的外径尺寸适配常规小型减速箱的腔体空间，安装时需要保证涡轮和蜗杆的中心距在设计公差范围内，同时两轴的交错角度严格保持90度，否则会出现齿面偏载，运行时产生异常噪音，还会加速齿面磨损。

　　齿部的厚度经过扭矩校核，可满足额定工况下的剪切强度要求，中心安装孔的孔径和常用传动轴径匹配，不需要额外做扩孔或衬套改装就能直接适配常规轴系。实际应用中，这类涡轮盘常和淬硬处理的钢制蜗杆配对使用，涡轮本体如果采用铜合金材质可进一步降低啮合摩擦系数，提升耐磨性能，如果采用铸铁材质则能控制制造成本，适配低负载、间歇运行的工况。设计过程中需要重点校核齿面接触强度和齿根弯曲强度，根据实际应用场景的额定输入转速、输出扭矩、负载特性调整齿形参数，比如重载工况下可适当增加齿厚，提升单齿承载能力；高速工况下可优化齿面螺旋角，降低啮合滑动摩擦带来的温升。装配时需要注意齿侧间隙的调整，间隙过大会导致传动换向时出现空程，影响传动精度，间隙过小则会导致啮合卡滞，运行阻力增大，甚至出现齿面胶合的失效形式。日常运维中，这类啮合构件需要配合润滑脂或齿轮油使用，在齿面形成油膜降低摩擦损耗，同时带走啮合产生的热量，避免齿面温度过高导致材料性能下降。
