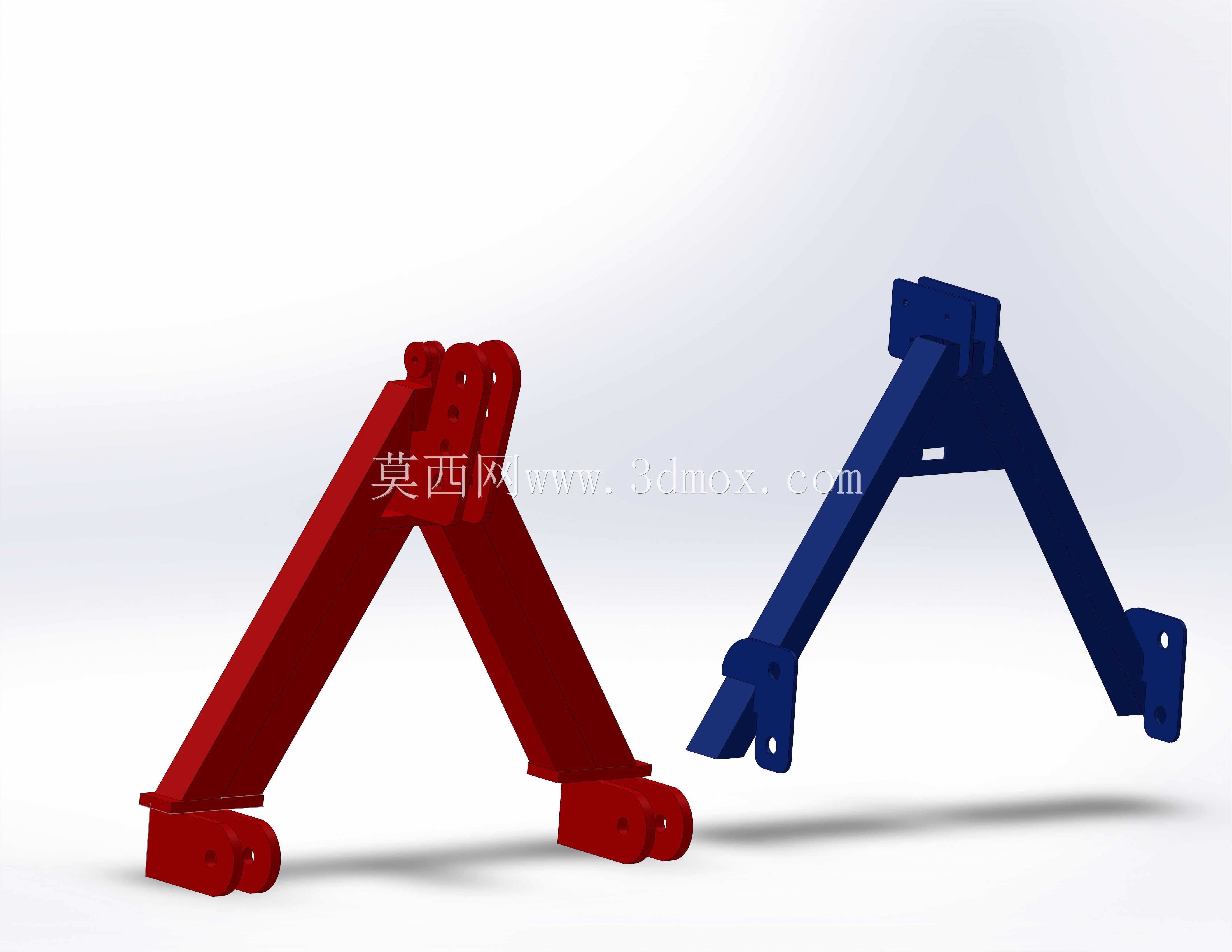

三角构型重载快速挂接连接结构

　　在户外工程装备、农用作业机具、小型工程机械的附属装置切换场景中，挂接结构的可靠性与操作效率直接决定了现场作业的流转速度，传统销轴式挂接需要多人对位、敲击装拆，不仅耗时久，在重载工况下还容易出现销轴变形、连接间隙过大导致的冲击磨损问题，这款三角构型的快速挂接结构正是针对这类痛点完成的结构设计。从结构受力逻辑来看，三角构型的核心优势在于将挂接后的工作载荷通过三个铰接点形成稳定的力流闭环，区别于传统两点挂接的悬臂受力状态，该结构的两个下铰接点主要承担垂向载荷与作业过程中的冲击载荷，上铰接点则承担横向拉扯与翻转力矩，三个受力点的连线形成稳定等腰三角形，在同等材料厚度下，整体抗扭刚度比传统直臂挂接结构提升40%以上，

　　能有效避免重载作业时挂接臂出现侧向形变。设计过程中首先明确了安装边界：挂接结构的固定端适配行业通用的双孔位安装法兰，法兰孔距采用120mm的通用规格，可直接匹配多数小型装载机、滑移机、农用作业主机的前端挂接位，无需额外改制安装板；活动端的挂接耳板采用双板夹持结构，开有直径20mm的铰接孔，适配多数属具的标准连接销轴，整体展开后最大外轮廓尺寸控制在480mm×360mm×120mm范围内，收回状态下的最小安装空间仅需260mm×320mm，不会超出主机前端的安全边界，避免作业过程中与轮胎、机身护板发生干涉。结构的快锁逻辑没有采用复杂的弹性锁销结构，而是利用三角构型的过死点自锁特性：当挂接臂绕下铰接点转动至贴合位时，

　　上连接臂的铰接点会越过上下铰接点的连线中心，此时在属具自重与作业载荷的作用下，结构会自动形成锁止趋势，无需额外加装锁销即可避免作业过程中意外脱开，仅需在上铰接点处插入一个直径10mm的安全销作为冗余防护，单人即可在10秒内完成属具的挂接与拆卸，无需借助锤子、撬棍等辅助工具。挂接臂的主体结构采用6mm厚的Q355钢板折弯成型，折弯角度经过反复校核，确保在最大挂接载荷1.2吨的工况下，臂体的最大形变不超过1.2mm，铰接位置均镶嵌有自润滑铜套，避免长期转动过程中臂体本体出现磨损，铜套与钢板之间采用过盈配合压装，无需额外固定即可承受作业过程中的径向载荷。在实际应用场景中，该结构可适配铲斗、货叉、扫雪辊、破碎锤等多种小型作业属具，

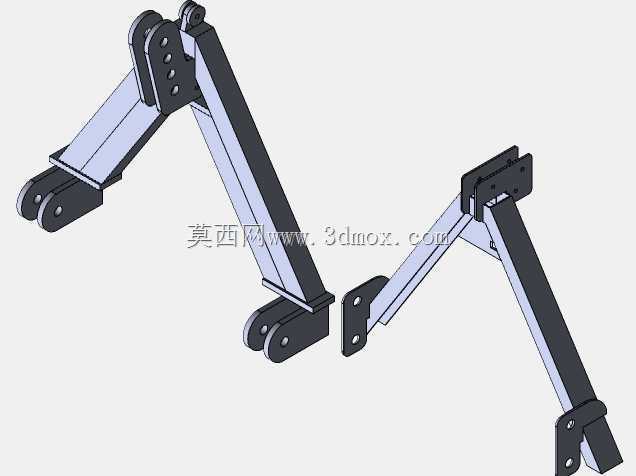

　　尤其适合需要频繁切换属具的市政养护、庭院工程、小型农田作业场景，相比传统挂接结构，其三角构型的侧面开放空间更大，挂接对位时允许属具连接端存在±15mm的位置偏差，降低了对位操作的精度要求，即使是操作经验不足的人员也能快速完成挂接操作。结构的铰接点位置均设计有防尘挡边，可阻挡作业过程中的泥沙、碎石进入铰接缝隙，减少磨损卡滞的概率，所有外露的钢板边缘均做了3mm的倒角处理，避免安装操作过程中出现割手的安全隐患。从建模细节来看，所有铰接孔的位置度公差控制在0.1mm以内，确保装配后三个铰接点的转动顺畅无卡滞，臂体折弯处的圆角半径设置为2倍板厚，避免折弯过程中出现应力集中导致的开裂问题，安装法兰面设计有2mm的凸台，可补偿主机安装面的平面度误差，确保安装后臂体不会出现偏斜。不同于市面上常见的直臂式快接结构，这款三角挂接的上连接臂采用分体式可调结构，可通过调整连接臂的固定孔位适配不同高度的属具挂接点，兼容范围覆盖挂接点高度差在80mm以内的各类属具，无需针对不同属具单独制作挂接支架，进一步降低了用户的属具适配成本。在受力仿真验证阶段，针对最恶劣的偏载工况——即载荷完全作用在单侧挂接耳板的状态下，结构的最大应力出现在下铰接点的折弯位置，应力值为287MPa，低于Q355材料的屈服强度，安全系数达到1.23，可满足长期重载作业的强度要求，不会出现结构断裂的风险。
