不锈钢异径转接接头工业结构设计

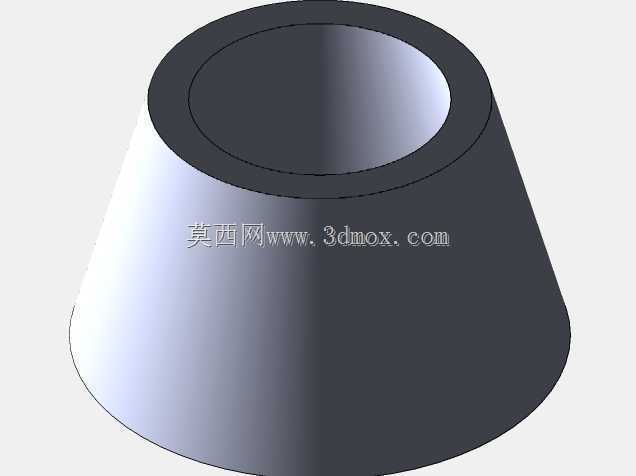

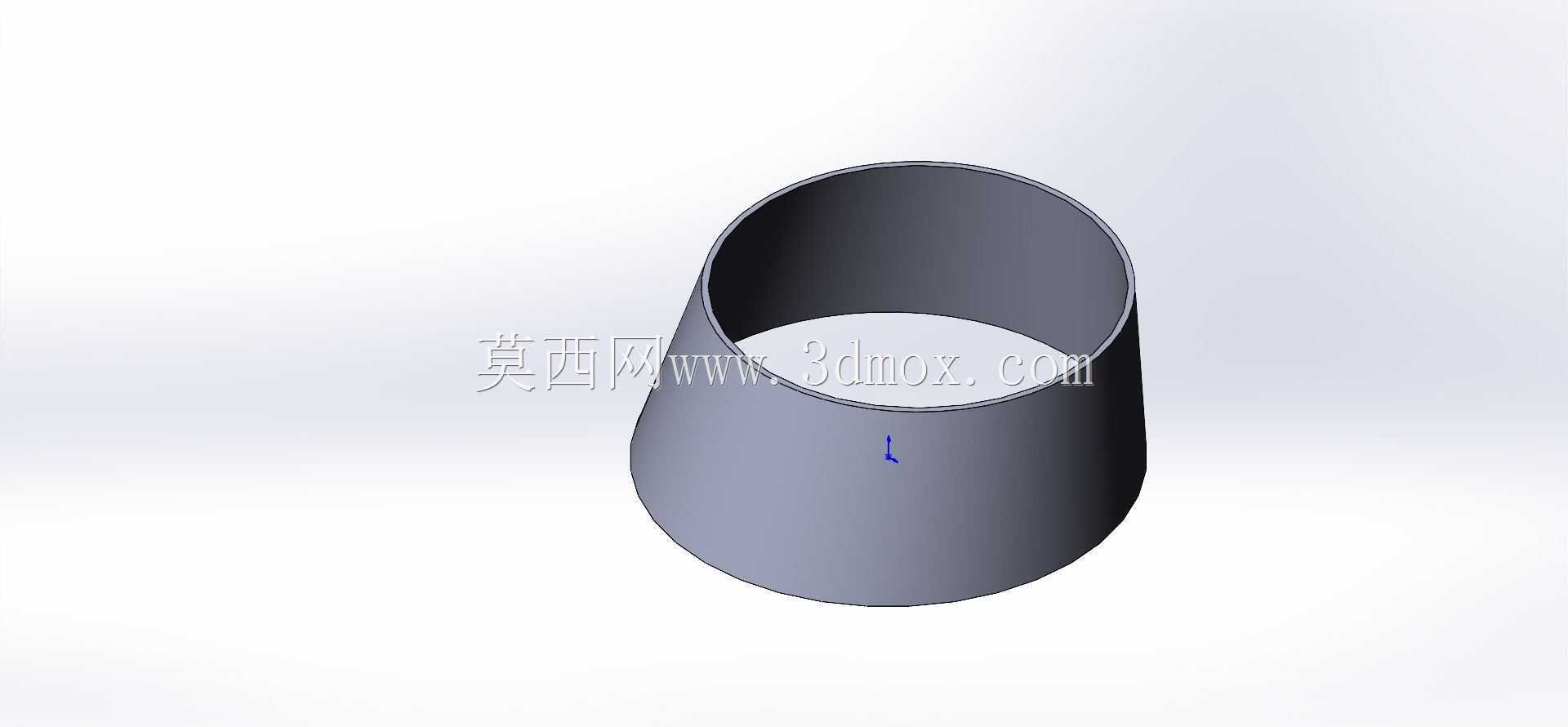

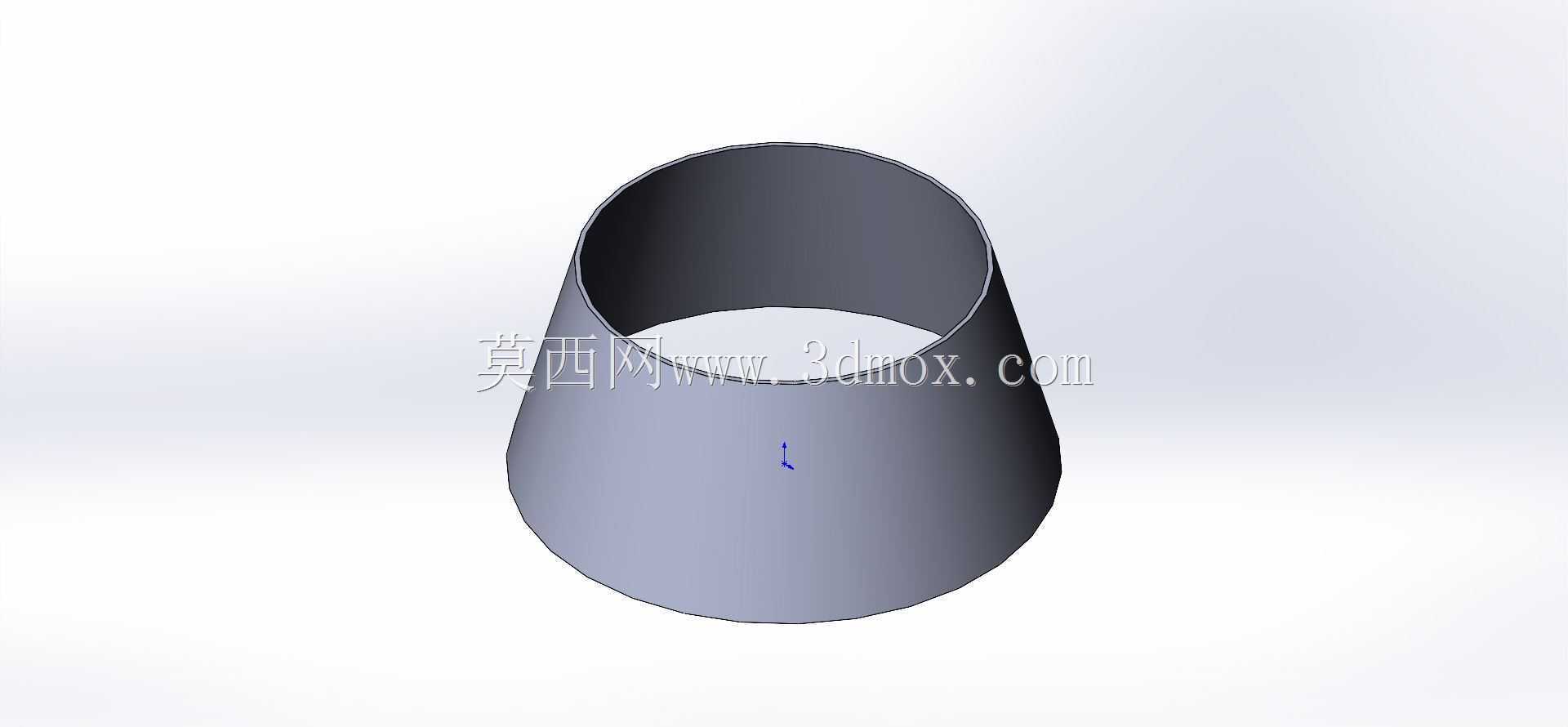

　　在食品加工、生物医药、精细化工等对管路卫生等级、流体平顺性有严苛要求的生产场景中，管路变径位置的转接部件一直是结构设计的重点，这款锥型异径转接结构，正是针对这类场景开发的管路连接核心部件。不同于普通焊接式变径管容易出现的内壁焊缝凸起、流道突变滞料问题，该结构采用一体成型的流线型锥面设计，从大端到小端的过渡曲面全程保持顺滑曲率，不存在直角折角或截面突变区域，流体经过时不会形成涡流区，既能够降低管路输送过程中的压力损失，也能避免物料在变径位置残留堆积，尤其适合输送高粘度流体、含细小颗粒的介质或是需要定期CIP清洗的卫生级管路系统。从设计逻辑来看，这款接头严格遵循DIN系列工业标准的尺寸公差要求，两端接口的直径、端面平面度、

　　壁厚均匀度都匹配标准管路的安装规范，大端与小端的同轴度控制在较高精度范围内，安装后不会出现管路偏斜、密封面错位的问题。接头本体采用1.4301不锈钢材质加工，也就是行业内常用的304不锈钢，材料本身具备优秀的耐锈蚀能力与结构强度，表面经过拉丝钝化处理，外壁粗糙度均匀，内壁可以根据使用场景做镜面抛光处理，满足不同卫生等级的使用要求。在实际安装场景中，这类异径接头可以适配卡箍连接、焊接连接、螺纹连接等多种管路连接形式，设计时预留的安装边界充分考虑了现场操作空间：锥面的倾斜角度经过反复校核，既保证了变径过程的流道平顺，也不会因为锥度过缓导致接头轴向长度过长，占用过多管路安装空间；壁厚设计兼顾了承压能力与材料成本，在常规1.

　　6MPa工作压力的管路系统中，能够长期稳定运行，不会出现鼓胀、开裂等失效问题。很多现场管路改造项目中，经常会遇到不同管径的标准管路需要对接的情况，如果采用现场焊接打磨的方式制作变径段，不仅施工周期长，而且焊接质量、内壁平整度很难达到统一标准，容易出现焊接缺陷导致的管路漏液、卫生死角等问题，而采用标准化设计的这类异径转接接头，能够直接匹配现有标准管路的安装尺寸，大幅缩短现场施工周期，同时保证所有变径位置的结构一致性，便于后期的管路维护与部件更换。在三维建模过程中，这类零件的设计重点在于过渡曲面的连续性控制，需要保证外壁锥面与两端接口圆柱面的相切过渡，避免出现折线棱边影响后续的加工工艺，同时壁厚的均匀性需要全程控制，

　　避免出现局部壁厚过薄导致的强度不足，或是局部壁厚过厚造成的材料浪费与加工余量过大。针对不同的使用场景，该结构还可以在基础模型上快速调整参数：比如针对高压管路场景，可以适当增加整体壁厚，调整两端接口的密封结构形式；针对强腐蚀介质场景，可以更换材料为1.4404不锈钢，调整表面处理工艺；针对大流量输送场景，可以调整锥面的倾斜角度，在安装空间允许的范围内放缓过渡曲率，进一步降低流体阻力。在管路系统的整体布局设计中，这类异径接头属于看似不起眼但直接影响系统运行稳定性的部件，很多管路系统出现的振动、滞料、清洗不彻底等问题，往往都和变径位置的结构设计不合理有关，这款标准化的异径转接结构，通过严谨的曲面设计与尺寸公差控制，能够有效规避这类常见问题，为管路系统的稳定运行提供可靠的结构支撑。
