可调式两端铰接推力支撑杆结构

　　在各类需要长度补偿、载荷传递与姿态微调的机械连接场景中，这类两端带铰接端的可调推力杆件是非常常见的传力构件，从商用车底盘的推力杆总成，到工业设备的支撑调节机构，再到专用工装的定位撑杆，都能看到这类结构的衍生应用。不同于固定长度的刚性连接杆，这款杆件的核心设计逻辑是通过中部的杆体长度调节结构，适配安装位的尺寸公差，同时两端的铰接接头可以释放安装过程中的角度偏差，避免杆件承受额外的弯曲载荷，保证传力路径始终沿杆体轴向分布。

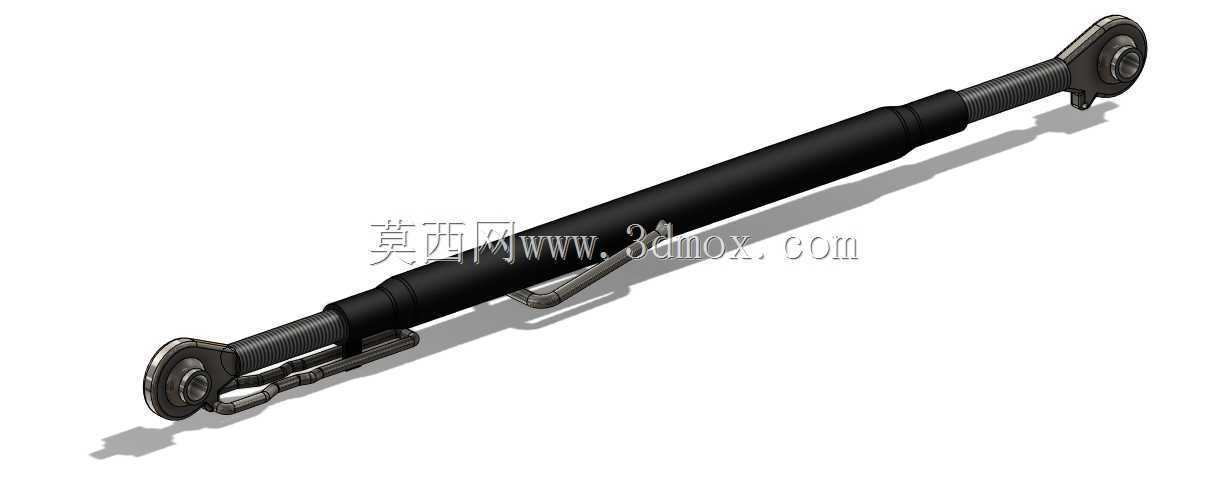

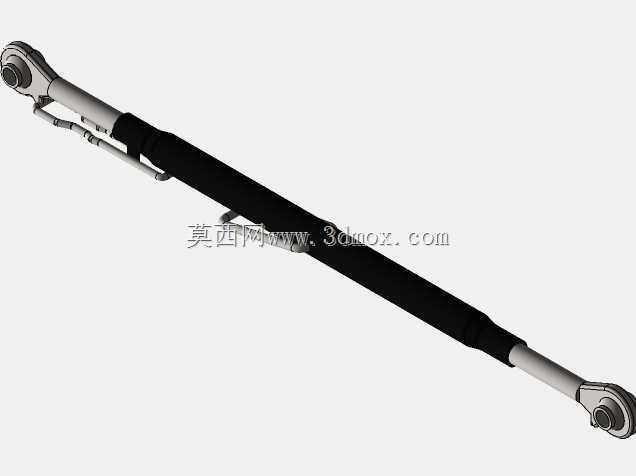

　　从结构细节来看，杆体主体采用分段式设计，中间的黑色包覆段为主体承力杆，表面做了防滑包覆处理，既可以在手动调节长度时提供足够的摩擦力，也能对内部的调节螺纹段起到防尘防磕碰的保护作用。两端的铰接端采用鱼眼接头结构，接头内置自润滑衬套，铰接孔的端面做了倒角处理，方便安装销轴的穿入，同时接头与杆体的连接段带有外螺纹，旋转中部杆体时就可以同步调整两端接头的伸出长度，实现总长度的无级调节。杆体上附带的弹性卡扣是用于调节到位后的锁止，避免设备运行过程中杆体受振动出现螺纹回转，导致长度发生偏移，这个细节在有振动工况的应用场景中非常关键，很多同类型杆件容易忽略锁止结构，长期运行后会出现连接松动的问题。

　　从安装边界来看，这类杆件的安装空间需要预留足够的铰接摆动余量，两端铰接点的中心距在最短状态下可以满足紧凑安装位的需求，调节到最长状态时可以覆盖更大的跨距，设计选型时需要注意，调节行程不能超过杆体螺纹的有效啮合长度，否则会出现螺纹脱扣的风险，一般设计时会预留至少3到5个螺距的啮合余量作为安全边界。铰接端的销轴直径需要和接头内孔做间隙配合，配合间隙控制在0.1到0.2mm之间，既保证铰接转动的灵活性，也避免间隙过大导致的传力冲击。

　　在实际应用中，这类杆件主要承受轴向的拉压载荷，不能作为承受径向弯矩的构件使用，设计时需要根据额定载荷核算杆体的压杆稳定性，尤其是当杆件调节到最长行程时，长径比变大，压杆稳定临界载荷会下降，需要根据欧拉公式校核失稳风险。如果应用在户外或者腐蚀环境中，杆体表面和铰接接头需要做对应的防腐处理，铰接衬套要选用耐候性的材质，避免锈蚀导致铰接卡滞。很多工程师在选型这类杆件时容易只关注额定静载荷，忽略动态工况下的疲劳强度，在交变载荷的应用场景中，螺纹连接段和铰接接头的过渡位置是应力集中区，需要做圆角过渡处理，降低应力集中系数，提升杆件的疲劳寿命。

　　建模过程中，这类杆件的参数化设计可以将总长度、调节行程、铰接孔直径、杆体外径作为可变参数，通过配置不同的参数快速生成不同规格的衍生型号，满足不同场景的选型需求。建模时需要注意螺纹段的收尾结构、铰接接头的润滑槽细节、锁止卡扣的安装槽位置，这些细节虽然不影响整体的装配干涉检查，但在后续出工程图或者做有限元分析时，会直接影响分析结果的准确性，比如螺纹收尾处的应力集中如果没有建模体现，分析出来的应力结果会比实际值偏小，给后续的结构强度评估带来误判。另外，两端铰接的自由度需要在装配体中正确约束，模拟实际的摆动范围，检查在极限摆动角度下，杆体和周边构件是否存在干涉，尤其是在设备做极限姿态调整时，杆件的摆动角度不能超过铰接接头的最大允许摆角，否则会出现接头别劲、衬套异常磨损的问题。
