锅炉减排RT9030传动调节装置结构

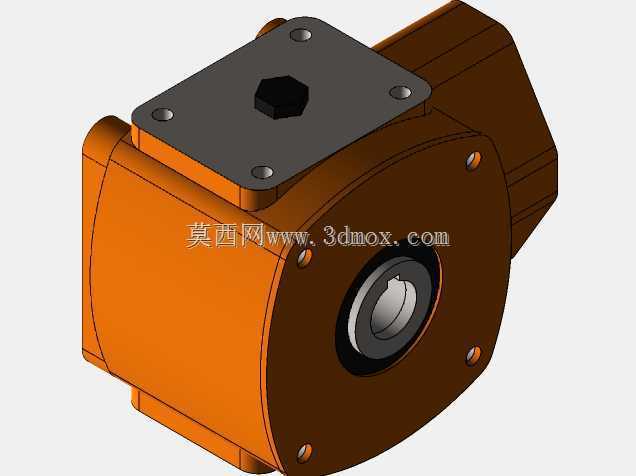

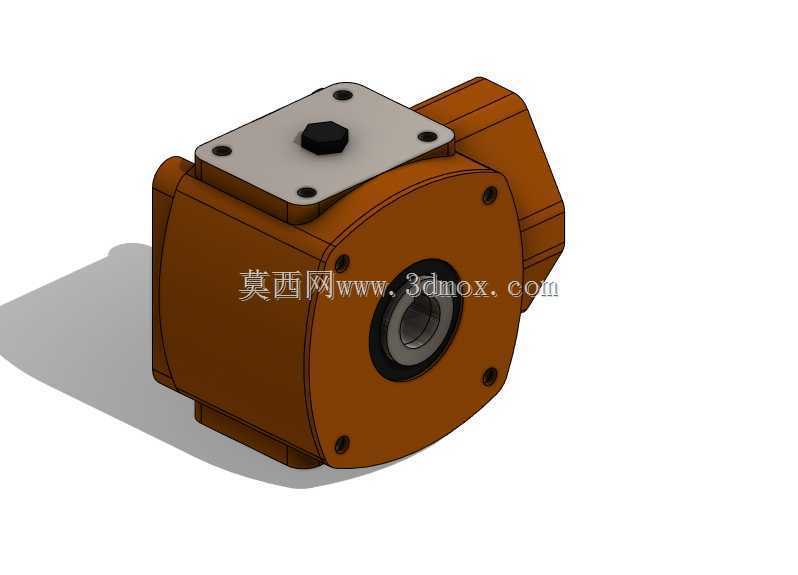

　　在工业锅炉烟气治理与减排系统的管路布局中，这类传动调节装置常被安装在烟气旁路、还原剂喷射管路的调节节点位置，核心作用是传递调节扭矩，带动管路内的节流、导流部件完成开度调整，匹配锅炉不同负荷下的减排药剂投加、烟气流量分配需求，避免管路内介质偏流导致的减排效率波动。从结构设计逻辑来看，整体采用方形铸铝壳体作为主体承载结构，壳体边角做了圆弧过渡处理，既可以降低铸造过程中的应力集中风险，也能减少安装现场磕碰造成的壳体崩边问题，壳体表面的橙棕色涂装是工业设备常用的防护层，能够耐受锅炉房内高湿、含微量腐蚀性烟气的环境，减少长期使用后的表面锈蚀。

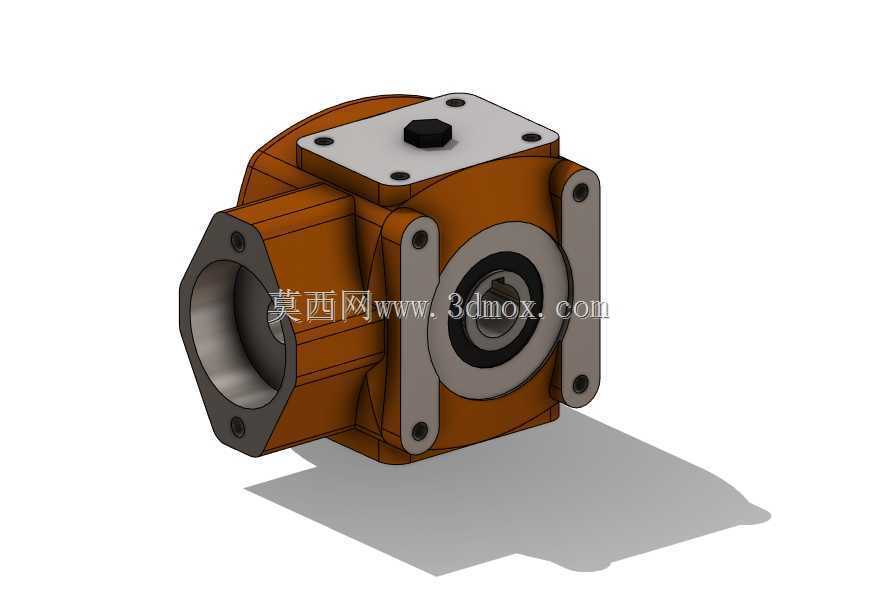

　　壳体三个方向的接口均采用法兰式安装结构，每个法兰面都预留了对称分布的螺栓过孔，安装时可以直接和对应管路的配对法兰通过螺栓锁紧，法兰面与壳体的衔接位置做了加厚凸台设计，能够承受螺栓锁紧时的压紧力，避免长期受力后法兰面变形导致的密封失效。其中两个同轴布置的接口为介质流通通道，内部预留了轴承安装位，可以支撑贯穿的调节转轴，转轴输入端的接口做了内凹式定位台阶，能够和驱动端的输出轴形成精准配合，保证扭矩传递的同轴度，减少转轴转动过程中的径向跳动。顶部的方形端盖通过四颗内六角螺栓固定在壳体上，端盖与壳体的结合面预留了密封槽，可以嵌入耐温橡胶密封圈，防止外界粉尘、水汽进入壳体内部污染轴承与传动部件，端盖中心的六角螺塞是注油孔的封堵结构，日常维护时可以拆下螺塞补充润滑脂，无需拆解整个端盖就能完成内部传动件的润滑保养。

　　从安装边界来看，该装置的整体外轮廓尺寸适配常规DN80管径的管路安装空间，法兰螺栓孔的中心距符合通用管路法兰的安装标准，不需要额外加工过渡连接件就能直接对接现有管路，安装时需要预留出顶部注油螺塞的操作空间，以及侧面驱动端的连接空间，避免和周边管路、支架产生干涉。内部传动腔体的容积经过精准核算，既能够容纳蜗轮蜗杆传动副的完整结构，也预留了足够的润滑脂存储空间，保证传动部件在长期运行过程中都能得到有效润滑，降低转动磨损。壳体外部的安装支脚和主体结构一体铸造成型，支脚上的安装孔可以配合U型螺栓将整个装置固定在管路支架上，减少设备运行过程中因管路振动产生的位移，保证传动部件的同轴度稳定。

　　在实际工况适配性上，该装置的传动比设置为3.1:1，能够将驱动端的高转速低扭矩输入转化为低转速高扭矩输出，足够带动管路内的调节挡板完成全行程的开关动作，同时具备一定的自锁特性，当驱动端停止输出时，管路内介质的压力冲击不会带动转轴反转，保证调节开度的稳定性。壳体的壁厚经过强度校核，能够承受管路内最高1.6MPa的介质压力，满足常规工业锅炉烟气、低压药剂管路的压力等级要求，所有外露的金属部件都经过了防锈处理，即使在锅炉房这种温差较大、湿度较高的环境中，也能保证长期使用不会出现螺栓锈死、壳体腐蚀穿孔的问题。在三维建模过程中，所有的法兰安装孔位、轴承配合位、密封槽尺寸都严格按照机械加工公差要求设定，装配关系上完整还原了螺栓、端盖、螺塞、轴承位的配合间隙，能够直接用于后续的工程图导出、安装模拟以及干涉检查，帮助设计人员在实际加工安装前提前验证结构的合理性，减少现场安装时的适配问题。
