六轮摇臂式太阳能农用作业巡检装置

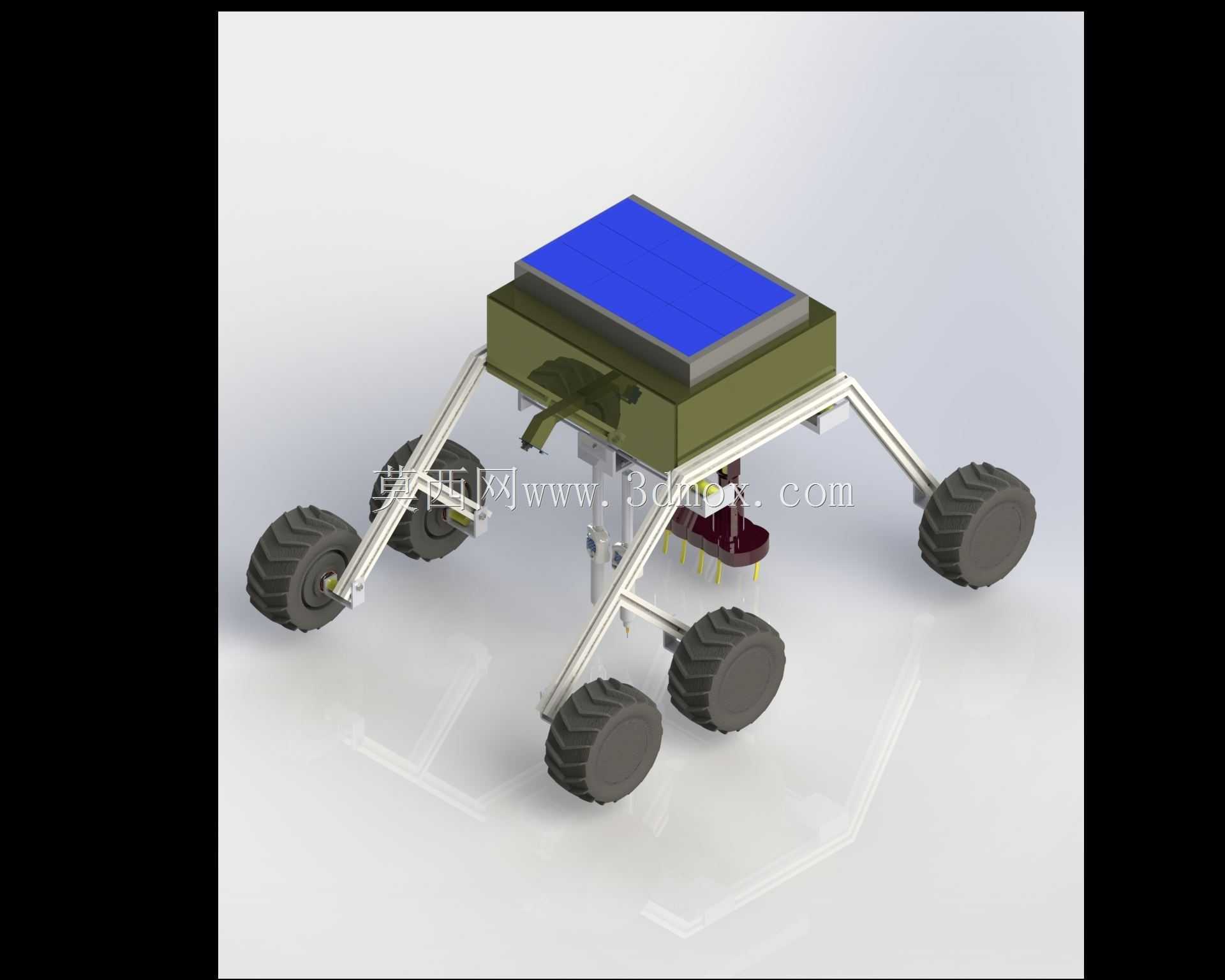

　　这款六轮行走的农用作业装置，最初的设计出发点是适配丘陵、山地零散地块的轻量农事作业需求，这类地块往往大型农机无法进入，人工作业效率低、劳动强度大，尤其是作物生长期的行间巡检、表层松士、浅层施肥这类高频轻负荷作业，长期以来缺乏适配的小型行走作业载体。从结构布局来看，整机采用摇臂式独立悬挂行走架构，六个行走轮分别通过铝合金型材弯折成型的摇臂与中部主箱体连接，每个摇臂都预留了独立的转动铰接间隙，在田间起伏路面、田埂落差场景下，能保证至少四个轮体与地面保持接触，不会出现普通四轮底盘在单侧抬升120mm以上就发生侧翻的问题，轮体选用深胎纹的橡胶越野轮，胎纹深度15mm，在湿润黏重的土表行走时不易打滑，抓地力表现优于普通光面塑料轮。

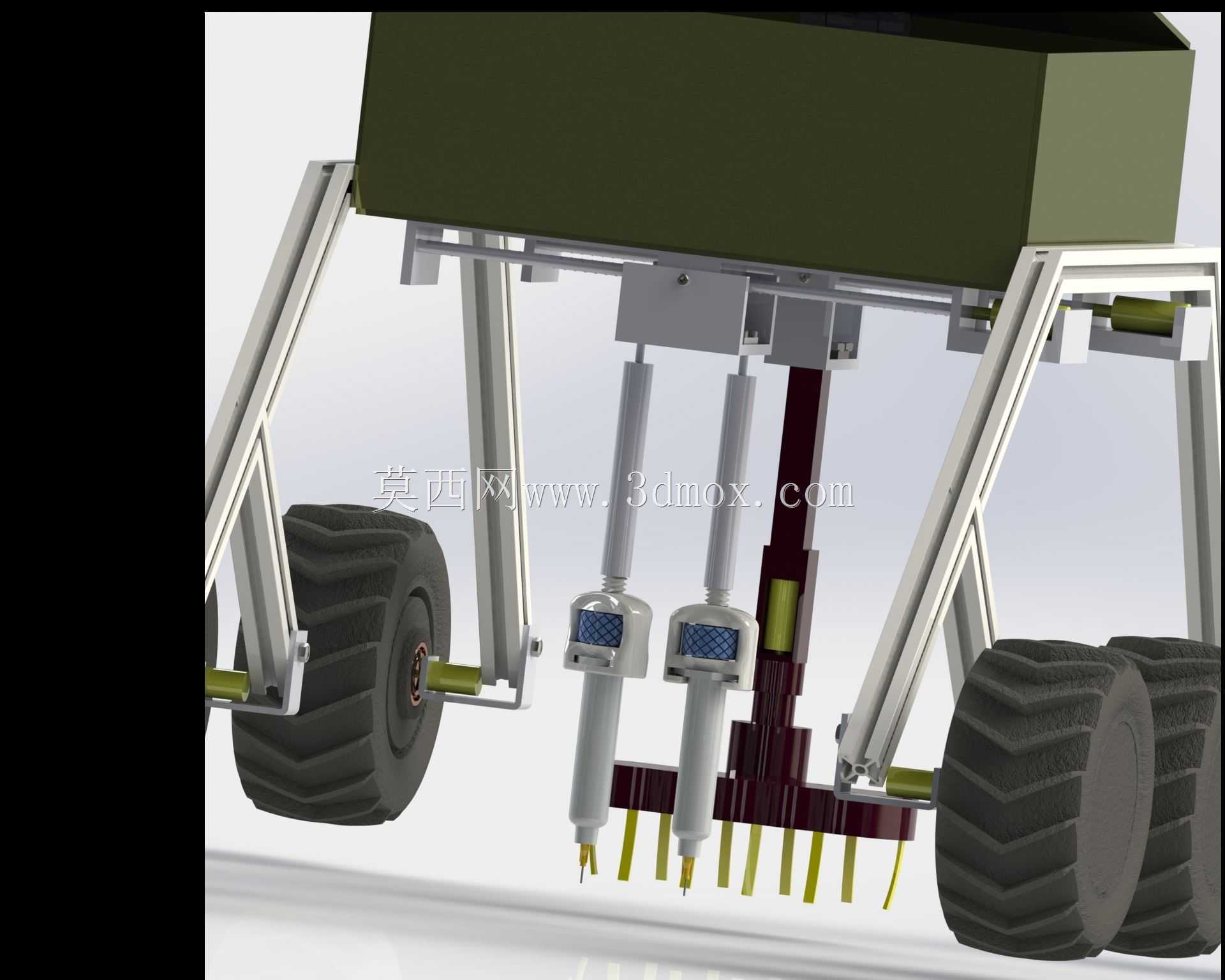

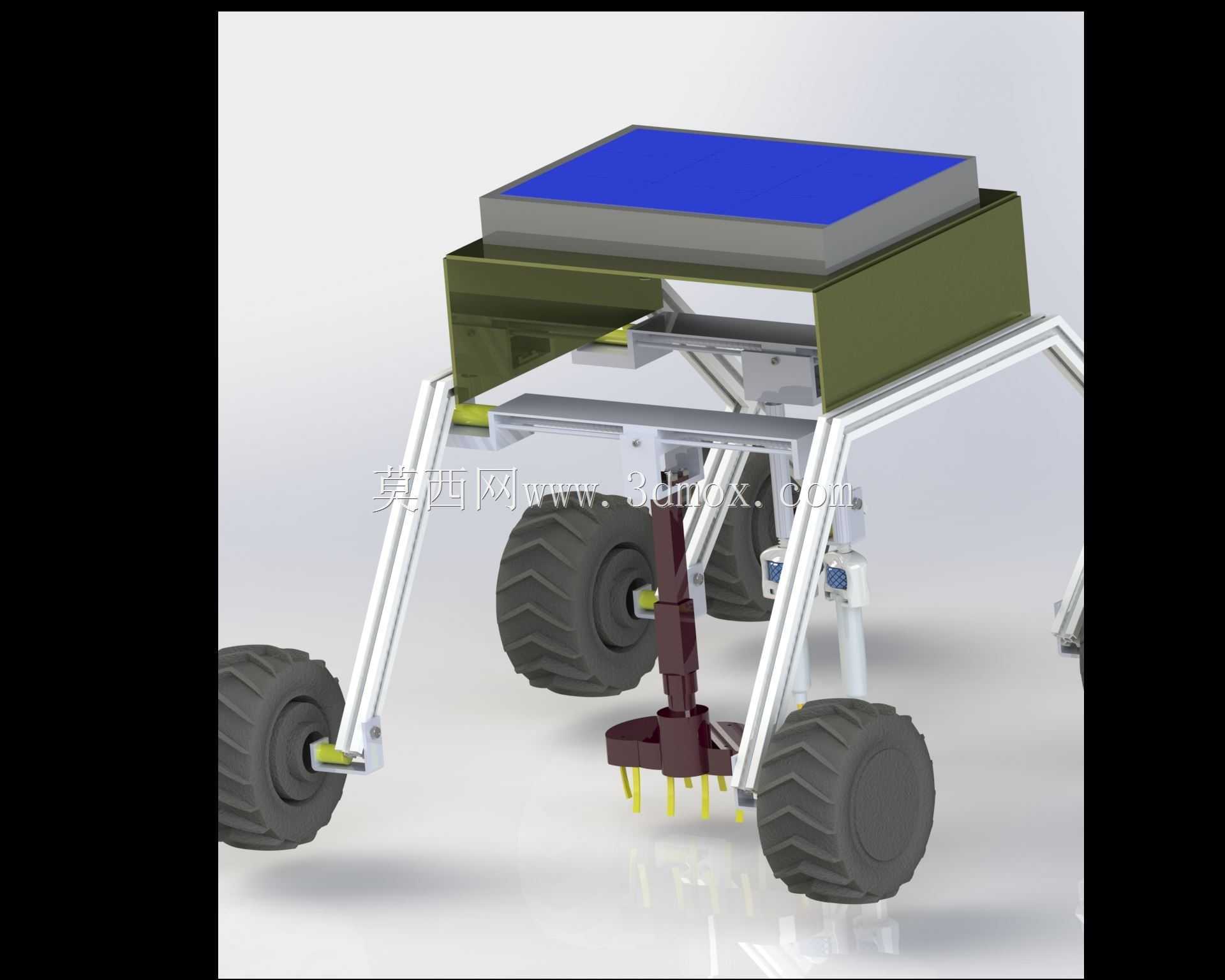

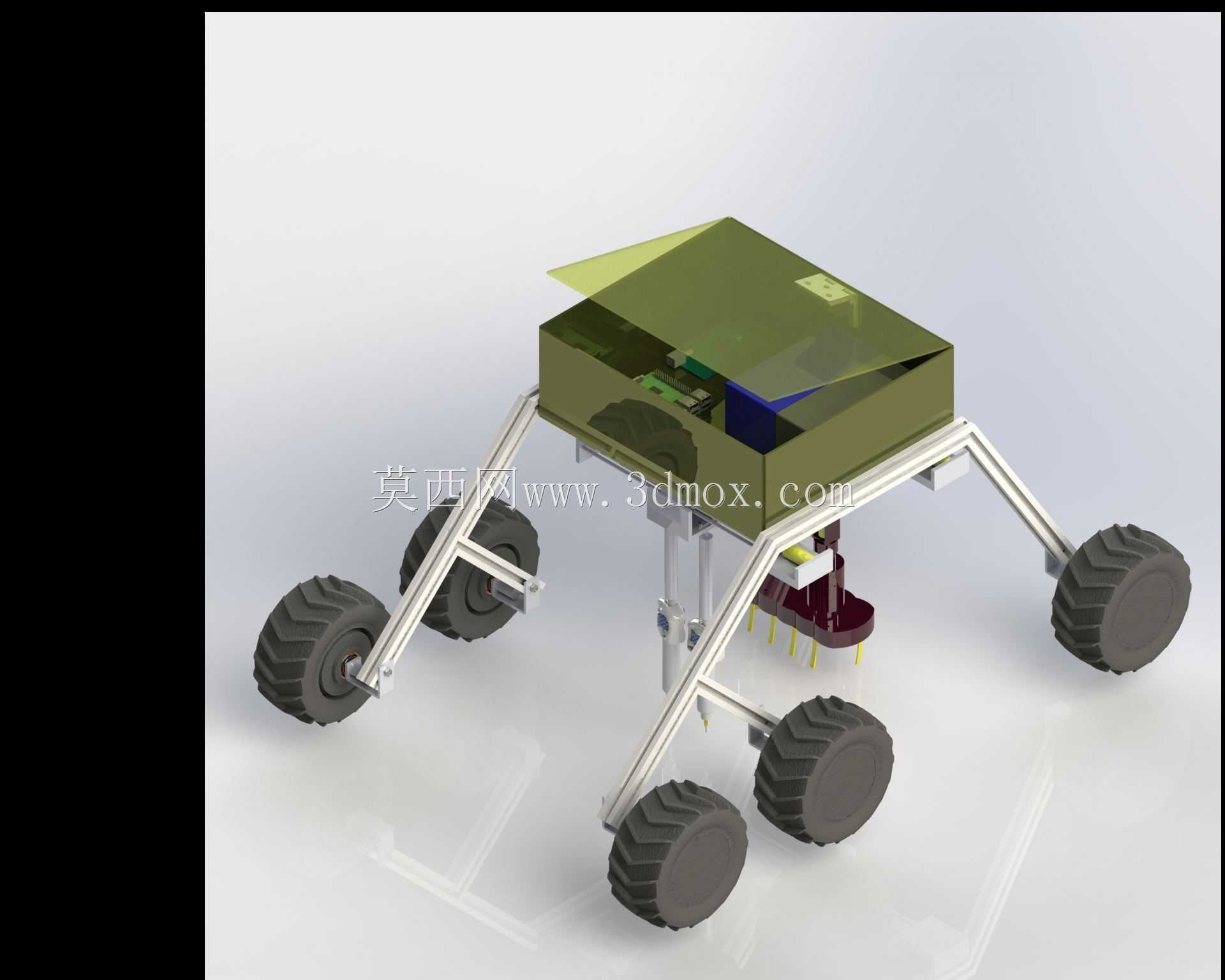

　　中部主箱体采用钣金折弯焊接成型，内部预留了控制模块、驱动电机、储能电池的安装空间，箱体顶部平铺的太阳能光伏板尺寸与箱体顶面完全匹配，安装倾角设置为15度，适配大部分农业种植区域的太阳高度角，晴好天气下可实时为储能模块补能，延长设备连续作业时长，不需要频繁往返充电点。箱体下方挂载的作业机具采用快装接口设计，可根据农事需求更换不同作业头：换成梳齿状松土头时可完成作物行间30mm深度的表层松士，避免土壤板结影响根系呼吸；换成导流式施肥头时可配合箱体内部的储肥腔完成颗粒肥的条施作业，施肥深度可通过机具挂载的高度调节杆在0-50mm范围内调整；换成图像采集模块时可作为田间巡检载体，实时采集作物长势、病虫害发生情况。

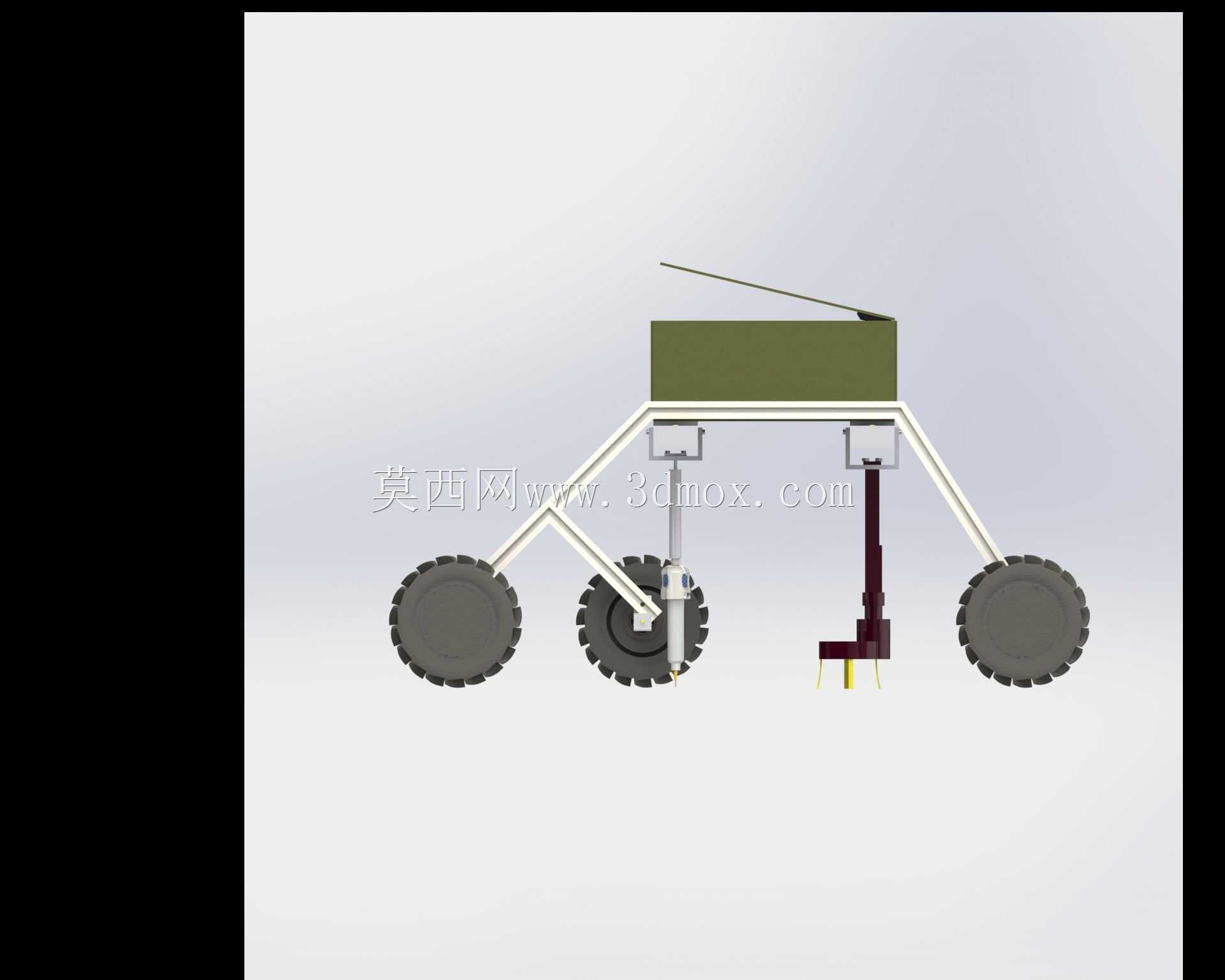

　　从安装边界来看，整机最大外廓尺寸控制在长800mm、宽650mm、高450mm范围内，可顺利通过大部分旱作作物600mm以上的行间空隙，不会刮蹭作物茎叶；摇臂的最大抬升行程为180mm，可顺利通过高度150mm以内的田埂、土垄障碍，不需要额外人工铺垫通行。行走驱动采用轮毂电机直驱方案，省去了传统底盘的传动轴、差速器结构，既降低了整机自重，也减少了传动环节的动力损耗，整机空载重量控制在28kg以内，单人即可完成搬运、转场作业，不需要额外的吊装转运设备。

　　设计过程中针对田间作业的特殊工况做了多处适配优化：所有铰接转动位置都加装了尼龙防尘衬套，避免田间尘土进入铰接缝隙造成卡滞，同时不需要频繁加注润滑脂，降低日常维护工作量；主箱体的所有拼接缝隙都打了密封胶，达到IP54的防护等级，小雨天气下可正常作业，不会出现内部电路短路的问题；光伏板的边缘做了圆弧包边处理，避免在作物行间行走时刮扯作物叶片。考虑到田间作业的转向需求，采用两侧轮差速转向方案，最小转弯半径可控制在0.5m以内，在狭窄的地块端头也能顺利完成转向掉头，不需要预留过大的转弯空地。

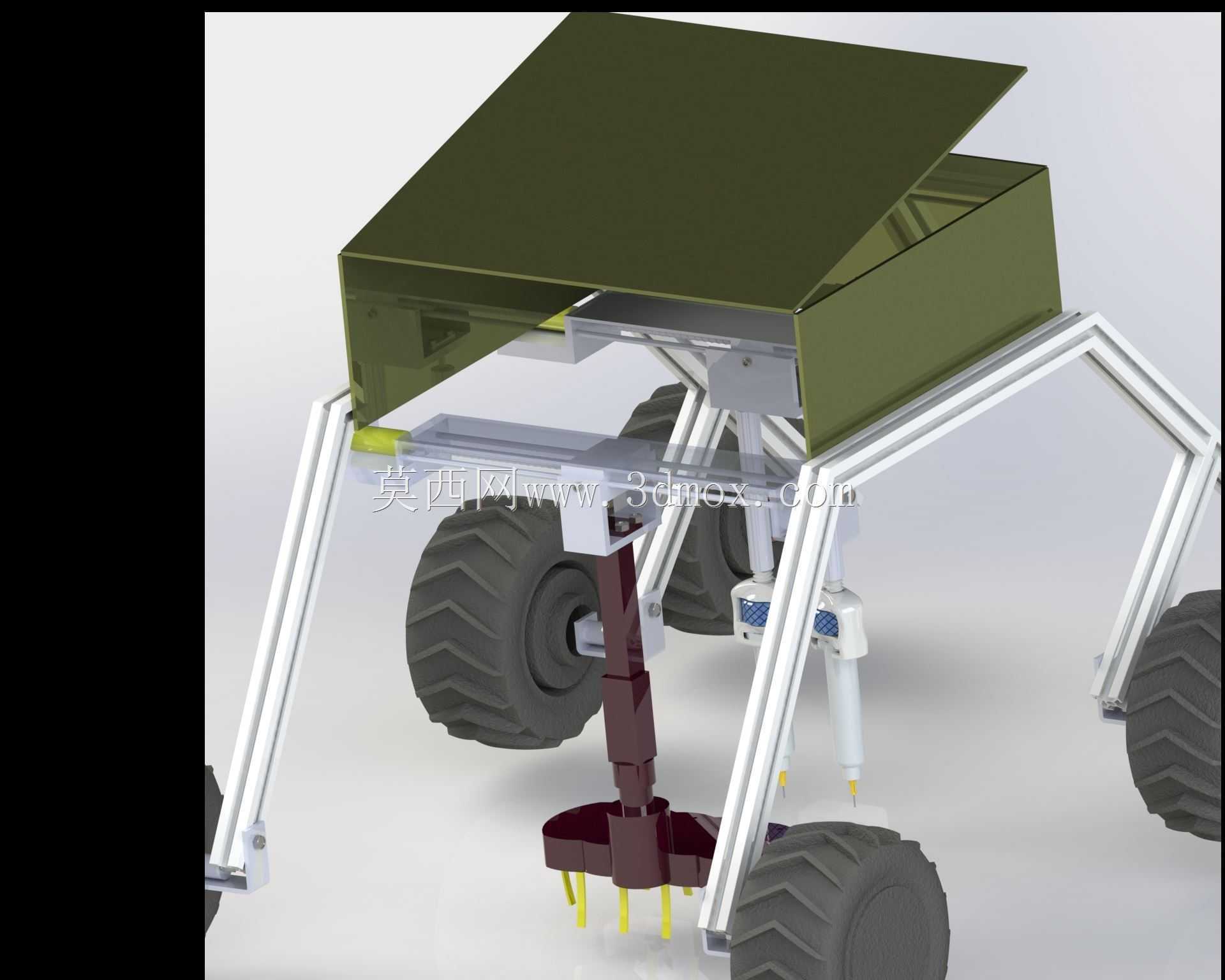

　　不同于传统农用机械偏向大马力、重负荷的设计思路，这款装置主打轻量、灵活、低能耗的定位，主要针对小地块、零散种植区的日常农事需求，填补了大型农机覆盖不到的作业场景空白，结构上大量采用标准铝型材、标准紧固件，后期零部件更换成本低，普通农户不需要专业维修技能即可完成易损件的更换维护。轮体与摇臂的连接位置采用快拆销轴结构，当轮体磨损需要更换时，拔出销轴即可完成轮体拆卸，不需要拆解整个悬挂结构，日常维护效率更高。箱体顶部的光伏板采用铰接固定，可根据不同纬度的作业区域调整光伏板倾角，最大化光能利用效率，不需要额外改动安装结构即可适配不同区域的使用需求。
