带快速连接板小型拖拉机用根耙结构

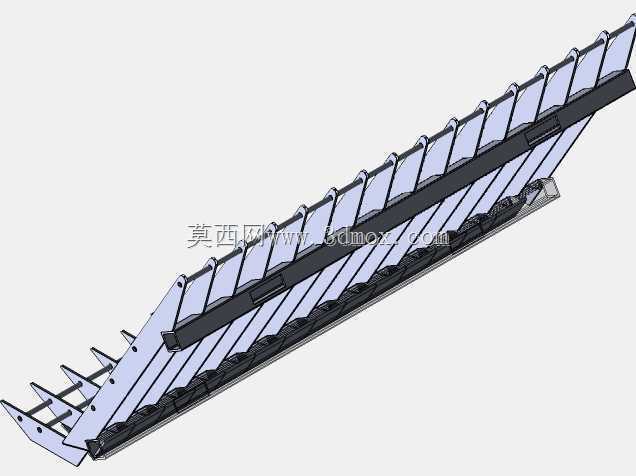

　　在丘陵山地零散地块的耕作作业场景里，小型拖拉机的配套农具适配性一直是影响作业效率的核心因素，这款根耙结构正是针对小马力段拖拉机的田间根茬清理、表层土壤疏松作业需求设计的配套作业部件。从实际田间作业的工况来看，根耙需要直面土壤里残留的作物根系、碎石块以及板结土层的冲击，因此整体结构采用了长条形排布的耙齿阵列设计，每一片耙齿都做了等间距的排布校准，相邻耙齿的间隙经过反复校核，既能够保证作业时顺利切入土层勾出残留根茬，又不会因为间隙过小造成土壤拥堵，影响连续作业的通行效率。

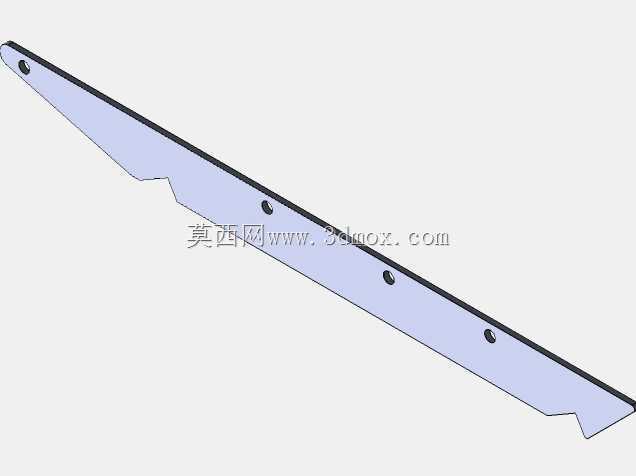

　　快速连接板的设计是这款根耙区别于传统焊接式根耙的核心特征，传统根耙与拖拉机后悬挂的连接多采用现场配焊、逐孔对位的安装方式，在不同农具切换时往往需要耗费半小时以上的对位调整时间，而这款根耙的连接板上预先加工了与小型拖拉机后悬挂挂点完全匹配的定位孔位，挂接时只需要将拖拉机悬挂臂对准连接板的定位槽推入，插入锁销即可完成固定，整个挂接过程不需要额外的配焊或者扩孔作业，单人操作十分钟内即可完成农具切换，非常适合小地块作业时频繁切换农具的使用需求。

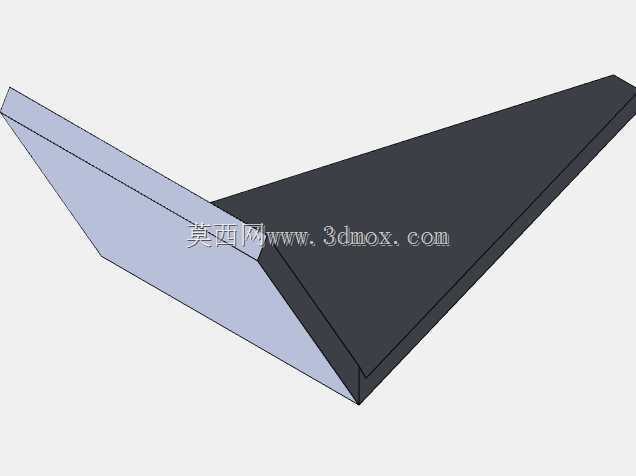

　　从结构设计的受力逻辑来看，根耙作业时的主要受力点集中在耙齿与主横梁的连接位置，作业时耙齿切入土层10到15厘米深度，随着拖拉机行进会受到持续的土壤阻力与根茬拉扯力，因此设计时在每一片耙齿与主横梁的连接位置都增加了三角加强筋结构，加强筋与耙齿、主横梁之间采用满焊连接，避免长期作业出现焊缝开裂的问题。主横梁采用矩形截面的型钢制作，截面尺寸经过抗弯强度校核，在单侧耙齿遇到硬质石块冲击时，横梁的形变量控制在允许范围内，不会出现整体弯曲变形导致耙齿排布错位的问题。

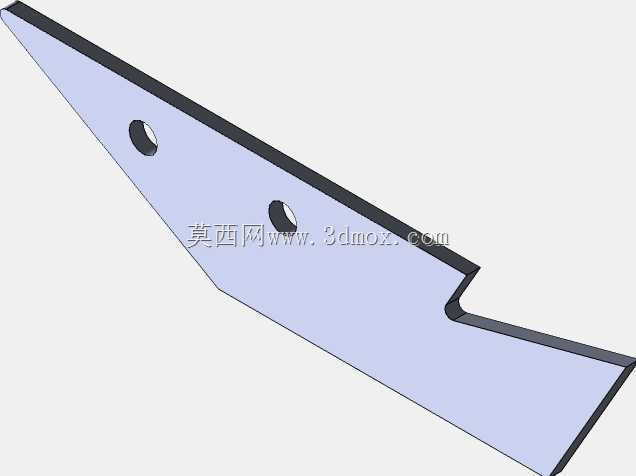

　　耙齿本身的外形采用了带弧度的弯刀形设计，齿尖部分做了淬火硬化处理，硬度达到HRC45-50，能够在切入板结土层时保持足够的耐磨性，同时弧形的齿面在行进过程中会自然将勾出的根茬、石块导向耙体的上方，顺着相邻耙齿的间隙落到地表，不会在耙齿前方堆积造成壅土。耙齿的排布采用了前后两排错位布置的方式，前排耙齿与后排耙齿的作业轨迹相互覆盖，避免出现作业漏区，保证表层土壤的根茬清理率达到90%以上，满足后续播种作业的地表条件要求。

　　安装边界方面，这款根耙的整体宽度适配18-30马力段小型拖拉机的轮距范围，作业时耙体的左右边缘与拖拉机后轮外侧保持10厘米左右的安全距离，既保证作业幅宽能够覆盖拖拉机轮辙区域，又不会因为耙体过宽在山地转弯时刮碰田埂或者障碍物。快速连接板的挂接高度符合标准小型拖拉机后悬挂的尺寸范围，挂接后耙齿的入土角度可以通过拖拉机悬挂的上拉杆进行调整，调整范围在15度到25度之间，用户可以根据不同的土壤硬度调整入土角度，土壤板结严重时可以调大入土角度增强齿尖的切入能力，疏松地块作业时可以减小入土角度降低作业阻力，减少拖拉机的燃油消耗。

　　从实际作业的适配场景来看，这款根耙不仅可以用于作物收获后的根茬清理作业，还可以配合播种前的表层整地作业，将地表的秸秆、残膜勾出集中清理，同时对表层10厘米左右的土层进行疏松，避免表层土壤板结影响种子发芽。与传统的钉齿耙相比，这款根耙的耙齿强度更高，针对多年生作物的深根清理效果更好，在果园行间除草、根茬清理作业中也能够适配，快速连接板的设计也让它能够适配多数同马力段不同品牌的小型拖拉机，不需要对悬挂系统进行额外改装，降低了农户的农具采购成本。在结构细节上，耙齿与主横梁的连接采用了螺栓紧固加焊接的双重固定方式，当个别耙齿遇到硬物出现断裂变形时，可以通过拆卸螺栓更换单独的耙齿片，不需要整体更换整个耙体，后期维护的成本更低，也更适合基层维修条件有限的农村地区使用。
