汽车用齿条齿轮转向机构三维设计

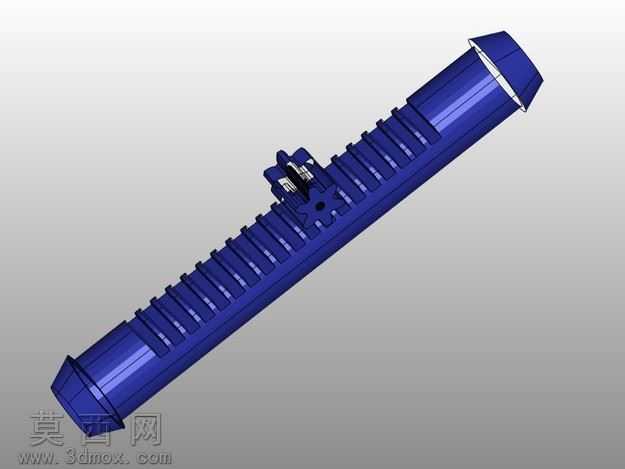

本作品为汽车转向系统核心的齿条齿轮转向架三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循汽车转向系统的实际工程设计逻辑，完整还原了实体部件的所有结构细节。建模初期先梳理齿轮齿条转向器的工作原理：转向力矩输入后，转向齿轮与齿条啮合将旋转运动转化为齿条的直线往复运动，进而带动横拉杆拉动转向节实现车轮偏转，以此确定整体建模的尺寸基准与装配约束关系。建模阶段先完成核心传动部件的参数化绘制：转向齿轮采用渐开线齿形参数化生成，保证齿形啮合的精度符合传动要求；齿条部分绘制出等距分布的啮合齿结构，同时完成齿条主体的长轴造型，两端预留出与横拉杆连接的装配接口，外部防护套采用曲面建模方式还原橡胶防尘罩的锥台造型与端部密封结构，表面做防滑纹理的细节刻画，还原真实部件的外观特征。中部的齿轮安装座部分，完整绘制出壳体结构、齿轮轴的安装定位结构、输入轴的连接接口，同时还原安装座上的固定卡扣、定位凸台等细节结构，保证装配时各部件的定位关系准确。材质与渲染阶段，为金属材质的齿条、齿轮、安装壳体赋予金属蓝的漆面材质，调整材质的反光度与粗糙度参数，模拟工业金属部件的漆面质感；为两端的防护套赋予深色橡胶材质，调整哑光质感参数还原橡胶件的视觉特征；为安装座上的卡扣、连接件赋予金属镀锌材质，区分不同部件的材质差异。渲染时采用柔和的工业展示光源，多角度打光避免结构阴影遮挡细节，清晰呈现转向架的整体轮廓、齿部啮合结构、安装定位结构与各部件的装配关系。设计过程中严格参考乘用车转向器的实际尺寸比例，保证各部件的配合间隙符合工程实际，既满足三维展示的视觉效果，也可用于转向系统结构原理演示、装配教学等场景，完整呈现了齿轮齿条转向器将旋转运动转化为直线运动的核心传动结构，还原了部件上的防滑齿纹、安装卡扣、密封端头等细节特征，整体造型规整，结构逻辑清晰，准确复现了汽车转向系统核心部件的形态与结构特点。
