交流稳压器径向摆动传动构件

　　在交流稳压类输配电设备的调压执行机构中，这类径向摆动构件是实现触头位置调整、完成电压动态补偿的核心传动零件，直接决定稳压过程中调压动作的响应精度与运行可靠性。日常运行中，交流稳压器需要根据输入侧电压的波动，实时调整调压绕组上的碳刷接触位置，以此保证输出端电压稳定在额定区间内，而该摆动构件就是连接驱动输出端与碳刷安装架的关键铰接传动件，需要在频繁的小角度往复摆动工况下长期工作，不能出现卡滞、旷量超差的问题。

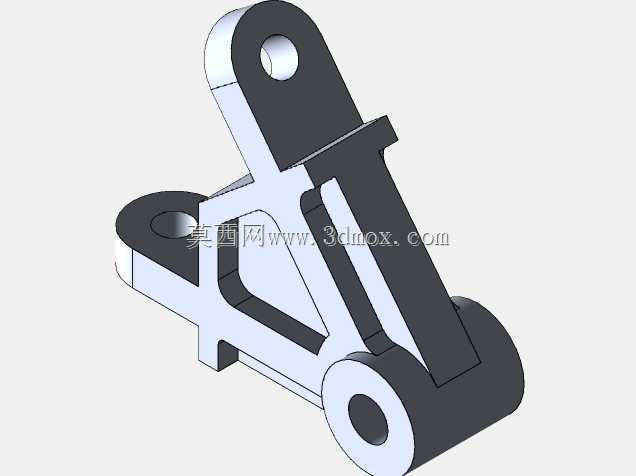

　　从结构设计逻辑来看，该构件采用了三角加强式的主体构型，三个铰接点位分别对应不同的连接端：上端带孔耳位用于连接驱动侧的摆臂输入，下端两个同轴铰接孔分别对接碳刷架与固定支撑座，中间的三角镂空加强筋在不额外增加零件整体重量的前提下，大幅提升了构件的抗扭、抗弯刚度，避免长期往复摆动过程中出现结构形变导致的传动精度丢失。设计时特意将三个铰接孔的中心距公差控制在IT7级精度范围内，孔位同轴度、平行度公差均按照铰接传动件的常规要求设置，保证装配后各转动副的转动顺滑度，不会出现装配别劲的问题。

　　从安装边界维度考量，该构件的整体外轮廓尺寸适配常规中小容量交流稳压器的调压机构安装腔，三个铰接端的孔径均采用标准圆柱销适配尺寸，不需要额外定制非标连接件就能完成装配，零件主体的厚度方向预留了足够的耐磨余量，铰接孔位置可根据实际工况需求加装铜套或者自润滑轴承，进一步提升零件的耐磨使用寿命。构件的摆动行程被严格限制在稳压器调压所需的角度范围内，结构上的限位凸台在摆动到极限位置时会和周边的固定结构接触，避免超程摆动导致碳刷脱离调压绕组接触面，引发设备故障。

　　在实际工况适配性上，这类摆动构件需要承受驱动端传递的往复摆动力，同时还要抵消碳刷和绕组接触面滑动时产生的摩擦阻力，因此结构设计时特意在受力集中的铰接孔周边做了加厚处理，避免应力集中导致的孔位开裂问题。零件表面没有多余的突出结构，摆动过程中不会和周边的布线、其他传动构件发生运动干涉，整体构型紧凑，能够在有限的安装空间内完成预定的传动动作，不需要额外扩大设备的内部腔体尺寸，适配现有成熟稳压器产品的结构升级替换需求，不需要对原有设备的其他结构做大幅改动就能直接装配使用。

　　从建模实现的角度来看，该零件的特征构建完全遵循机械加工的工艺逻辑，主体结构采用型材下料后铣削成型，铰接孔采用钻铰加工保证精度，加强筋部分和主体一体化加工，不需要额外的焊接拼接工序，减少了加工过程中的形变风险，所有棱边均做了小尺寸倒角处理，既去除了加工毛刺，也避免装配过程中锐边划伤操作人员或者损坏周边线缆绝缘层。
