立式散热结构电子镇流器三维结构设计

　　在工业照明、商业照明的配电回路设计中，镇流器是气体放电灯点亮过程中不可或缺的核心配套器件，这款立式散热结构的电子镇流器，主要适配大功率荧光灯、高压汞灯等需要高压启辉、稳定工作电流的照明负载，区别于传统卧式贴装的镇流器结构，这款产品采用纵向立式布局，核心目的是在紧凑的灯具安装腔体内，最大化拓展散热面积，降低长时间工作下功率器件的温升，避免高温导致的元器件老化加速、输出参数漂移问题。

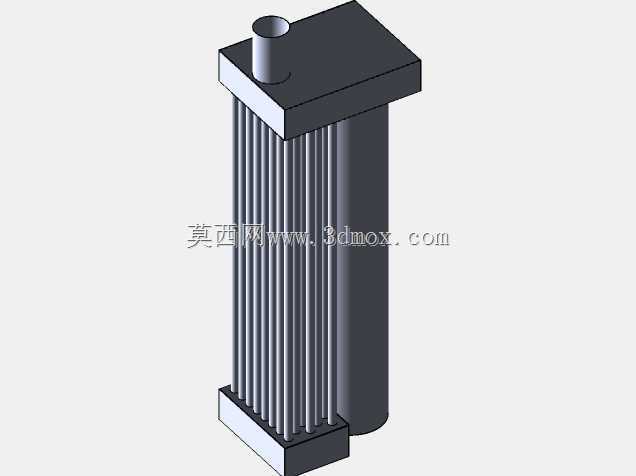

　　从结构设计逻辑来看，这款产品的主体散热段采用多鳍片并列排布的结构，鳍片与内部功率器件的安装基板采用一体化导热路径设计，减少了不同部件之间的接触热阻，工作时MOS管、谐振电容、整流桥等发热元件产生的热量，可以直接通过基板传导至外侧的竖向鳍片，依靠灯具内部的空气自然对流完成散热，不需要额外加装散热风扇，既降低了运行噪音，也减少了运动部件带来的故障点，适配对可靠性要求较高的厂房、地下车库、隧道等长时间连续照明场景。顶部的方形端盖做了折边密封结构，既可以遮挡上方落灰、凝露直接进入器件腔，也预留了进出线的穿管接口，侧面的圆柱形凸台是专门设计的走线防护结构，穿线后可以配合密封胶圈完成线缆固定，避免拉扯线缆导致内部焊点脱落，同时也能阻挡蚊虫、水汽从进线位置进入壳体内部。底部的安装端板预留了对称的固定孔位，可以直接通过螺栓固定在灯具的金属安装支架上，安装时不需要额外做转接支架，适配市面上多数大功率工业灯具的安装孔位标准，安装边界的尺寸设计充分考虑了常见灯具腔体的内部净空，竖向的结构不会占用过多的横向安装空间，在狭长型的灯具腔体内也能顺利完成装配。

　　在实际使用场景中，这类电子镇流器需要承担两个核心功能，一是在灯具启动瞬间产生高压脉冲，击穿灯管内的气体完成启辉，二是在灯管正常点亮后限制回路的工作电流，避免电流过大烧毁灯管，这款结构在设计时将高压发生回路和限流回路做了分腔布局，高压侧的器件靠近顶部出线端，低压控制侧靠近底部安装端，两个区域之间通过绝缘隔板做隔离，避免高压爬电导致的安全隐患，同时鳍片的长度经过热仿真校核，在环境温度40摄氏度的连续工作工况下，核心器件的表面温度可以控制在元器件允许的工作温度范围内，保证产品的使用寿命达到设计要求。不同于传统电感式镇流器的笨重铁芯结构，这款电子镇流器的整体重量更轻，立式结构的重心靠近底部安装板，安装后整体的抗震性能更好，在有轻微振动的厂房、路桥照明场景中，不会因为长期振动导致连接部件松动。壳体的所有边角都做了圆角过渡处理，安装过程中不会划伤施工人员的手部，也不会刮破灯具内部的连接线缆，鳍片之间的间距经过优化，既保证了足够的散热面积，也不会因为间距过小积累灰尘影响散热效率，在多尘的工业环境中，日常维护只需要用压缩空气吹扫即可完成散热片的清洁，不需要拆解设备。

　　从三维建模的角度来看，这款产品的结构设计充分考虑了加工工艺的可行性，所有的壳体部件都可以通过冲压、折弯工艺完成加工，不需要复杂的机加工工序，鳍片的厚度均匀，折弯半径符合钣金加工的工艺要求，不会出现加工时开裂、变形的问题，上下端盖和主体散热段的连接采用卡扣加螺栓的双重固定方式，装配时可以先通过卡扣完成定位，再拧紧固定螺栓，提升装配效率，同时也能保证连接的可靠性，避免长期使用后连接部位出现缝隙。进线口的圆柱形凸台高度满足线缆弯曲半径的要求，穿线时线缆不会出现过度弯折导致的线芯断裂问题，底部安装板的固定孔做了沉头设计，螺栓安装后不会突出安装板表面，保证安装后镇流器和安装支架完全贴合，减少安装间隙带来的热阻，同时也让整体安装更加平整美观。
