立式氢能反应发生装置结构设计

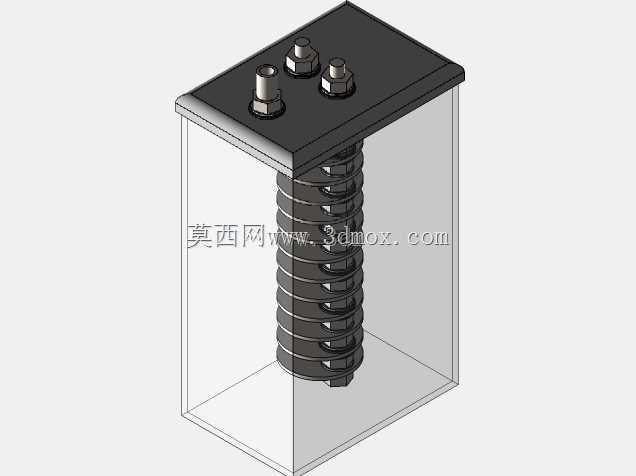

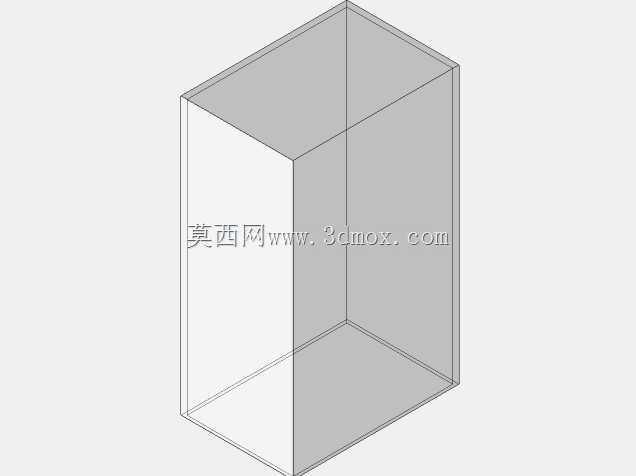

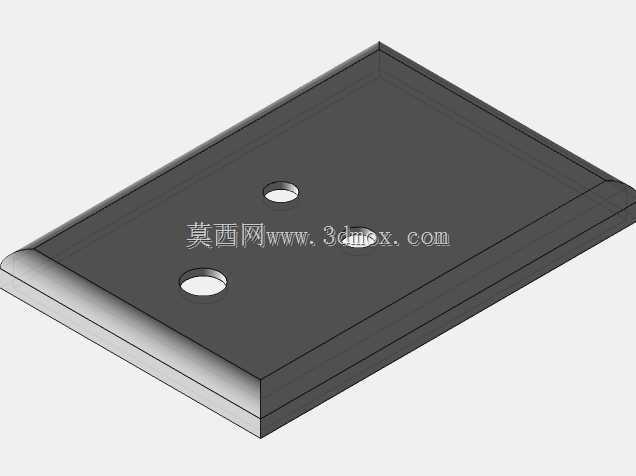

　　在分布式氢能储能、小型制氢实验平台的配套设备选型中，这类立式封装的氢能发生单元是核心反应载体，区别于大型工业制氢塔架的规模化布局，该结构更适配小功率供能场景，比如户外应急氢能供电模块、实验室小型制氢测试台、便携氢能电源的核心反应段，能够在有限空间内完成电化学反应的气液隔离与电极导通。从结构设计逻辑来看，整体采用方形透明壳体作为腔体围护，一方面是为了直观观测内部反应组件的工作状态，便于调试阶段快速排查积液、电极接触不良等问题，另一方面方形壳体的平面贴合特性更适配模块化堆叠安装，相比圆柱罐体能够减少阵列排布时的空间浪费，提升单位体积的集成度。顶部的金属端盖采用加厚板材加工，通过周圈的密封压合结构与透明腔体连接，

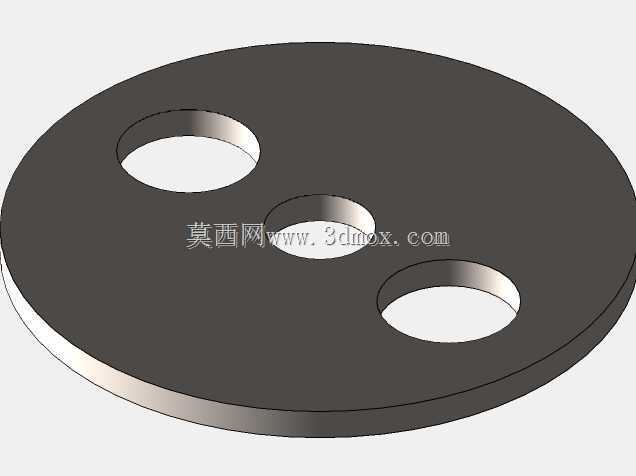

　　端盖上预留的三个金属端子分别承担正极导通、负极导通、排气泄压的功能，其中两个功率端子做了加高绝缘处理，避免反应过程中析出的冷凝水造成极间爬电，泄压端子则内置了微孔透气结构，能够在腔体内压超过阈值时缓慢排出多余气体，同时阻挡内部电解液溢出。腔体内部的螺旋状反应芯是核心功能部件，采用螺旋绕制的结构能够最大化电极与反应介质的接触面积，相比平板式电极在相同容积下提升30%以上的反应效率，螺旋结构的中心预留了导流通道，能够让反应过程中产生的气体顺着螺旋间隙向上汇集到端盖的排气位置，避免气体在腔体内滞留造成压力波动。安装边界方面，该装置的底部为平整平面，可直接通过螺栓固定在设备安装基板上，顶部端子的接线空间预留了足够的操作余量，

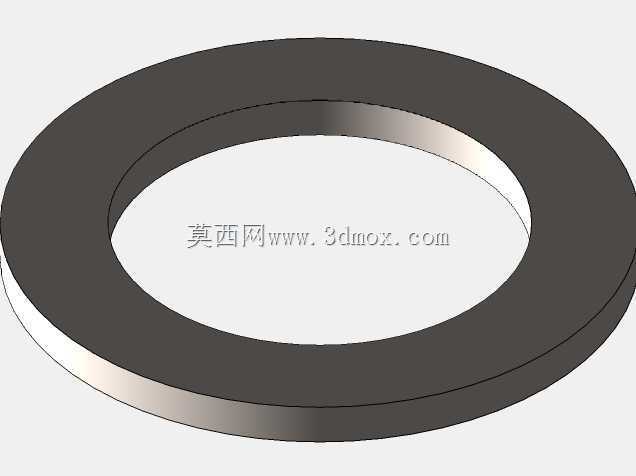

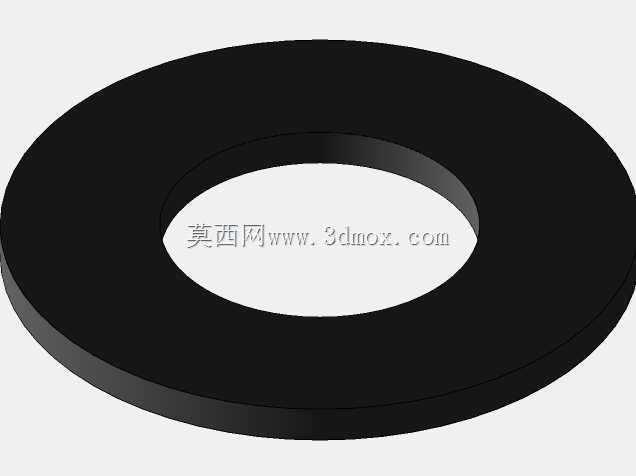

　　接线后不需要额外弯折线缆即可完成布线，整体外形的长宽高比例适配标准1U设备机架的安装深度，可直接集成到标准机柜式氢能供能系统中。设计过程中重点考量了密封可靠性，端盖与腔体的配合面做了嵌入式密封槽，安装时配合耐腐密封垫可实现长期无泄漏运行，透明壳体选用耐酸碱腐蚀的工程材质，能够长期适配弱酸性电解液的工作环境，避免壳体老化开裂造成安全隐患。端子与端盖的连接部位采用了二次注塑密封结构，既保证了电极的导电性能，又杜绝了气体从端子安装缝隙泄漏的可能。在实际应用场景中，该结构可根据需求调整内部螺旋芯的绕制密度，适配不同功率等级的制氢需求，小功率版本可用于便携氢能充电宝的反应单元，大功率版本可作为分布式氢能电站的基础模块进行多组并联，

　　整体结构的零件数量少，装配流程简单，不需要复杂的专用工装即可完成整机组装，后期维护时仅需拆开上端盖即可更换内部反应芯，降低了全生命周期的使用成本。结构建模过程中对所有配合面做了公差匹配，密封槽的尺寸精度控制在0.1mm以内，保证密封垫的压缩量处于合理区间，既不会因为压缩量过大造成密封垫永久变形，也不会因为压缩量不足导致密封失效，端子的安装位置做了防呆设计，不同功能的端子采用不同的外径尺寸，避免装配时出现接线错误。
