这套模组面向混动平台的高压侧布置需求,整体采用扁平化箱体思路,长宽高边界控制在1272mm、642mm、215mm,整包重量约128kg,属于典型的车规级平铺式储能单元。从结构工程师拿到布置包络开始,这类产品首先要解决的不是单体容量堆砌,而是如何在有限的底盘或后备厢空间里,把电芯成组、冷却流道、采样线束、高压接插和维修绝缘边界一次性理顺。模组基于锂镍锰钴氧化物NMC电芯成组,标称电压平台落在360V区间,容量50Ah,能量约17.5kWh,参数取向明显偏向混合动力车辆的功率辅助与短时能量缓冲,而不是纯电长续航场景。
实际装车时,它可以承担多种角色:混动系统里负责削峰填谷,在急加速阶段补充驱动功率,在制动回收阶段接纳回馈电流;也可作为车载电源系统的核心储能段,为高压附件、DC-DC转换或外接负载提供稳定母线;在固定设施侧,同样的成组逻辑也能迁移到备用储能和缓冲储能柜中,只是安装支架、防护外壳和接插件朝向需要按柜内空间重新适配。因为应用横跨车载与 stationary 储能,建模时不能只画一个外观盒子,必须把安装孔位、吊装点、维修间隙和接插操作空间都表达清楚。

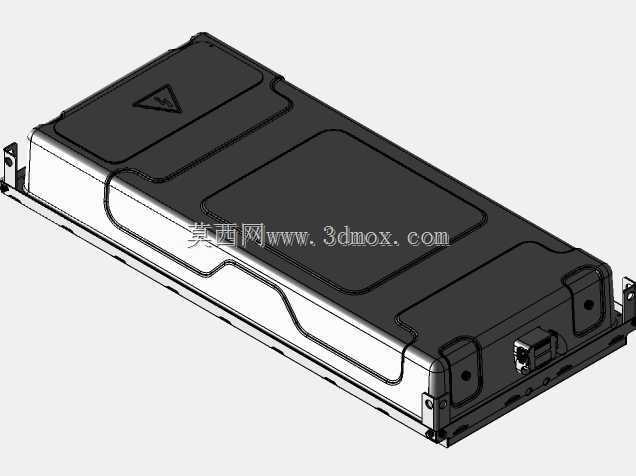

外形上,模组上盖采用多段式冲压或钣金拼焊形态,表面压出加强筋以抑制薄板振动噪声,顶面保留高压警示标识区域,提醒装配与售后人员在断电、验电流程完成前不得随意开启。箱体边缘布置连续安装耳和定位孔,孔位间距与整车横梁或储能柜安装梁对应,底部预留冷却介质进出接口的安装面。液冷方案是这套模组的关键特征,冷却类型为液体冷却,设计重点在于让电芯在大倍率充放时温差收敛,而不是单纯追求最低温度。流道通常贴合模组底部或电芯大面,通过导热垫、冷板和箱体形成热传导路径;三维建模时需要把冷板厚度、密封胶条压缩量、管路接头旋转半径以及与周边线束的安全距离全部留出,否则样机阶段很容易出现接头干涉、排气不顺或维护工具无法伸入的问题。
电气接口方面,模组配置CAN 2.0A/B通信,用于与整车控制器或电池管理系统交换电压、温度、SOC、故障码等信息。高压接插件布置在箱体端部,低压采样接插件与高压动力端分区设置,避免操作人员在插拔低压信号时误触带电铜排。结构设计上要兼顾IP防护、爬电距离和电气间隙:铜排走向尽量短直,跨模组连接区增加绝缘罩盖;采样线沿箱体线槽固定,防止车辆振动下与锐边摩擦。对于选型人员来说,除了电压和容量,更应关注模组的安装边界、重量分布、冷却接口方向以及通信协议匹配度,这些因素直接决定它能否进入现有底盘或柜架。
从建模表达角度看,该类模组需要分层呈现电芯堆叠、模组框架、上盖、底壳、冷板、铜排、接插件、支架和紧固件等关系。外形尺寸1272x642x215mm意味着它不适合随意竖立安装,平铺时还要校核底部支撑点数量,避免大跨度箱体在颠簸路面产生共振。128kg的重量也要求吊具或装配工装能够覆盖两端吊装点,人工搬运不应作为常规工序。端部预留的连接器区域需要保留线束弯曲半径,维修侧则要留出绝缘工具操作空间。
在混动车辆工况下,电池不会长期满充或深放,而是频繁经历短时大功率充放,因此热管理和结构固定比追求极限能量密度更重要。液冷系统让NMC电芯在高倍率循环中保持较稳定的工作温度,CAN通信则保证BMS能够实时限制功率、识别异常单体并执行热保护。备用储能场景中,模组同样依赖液体冷却来应对周期性充放电,柜体设计时需在模组前后保留风道或管路维护区,并让冷却液管路远离低压控制板。
整体来看,这套高压电池模组的价值在于把电芯成组、热管理、高压安全、通信控制和机械安装封装为一个相对完整的单元。结构设计围绕扁平包络、端部接插、底部液冷和多点固定展开,既满足混合动力底盘对空间和重量的约束,也为电源系统、备用储能和缓冲储能提供了可复用的模块化基础。
