农用作业D型挂接针结构设计

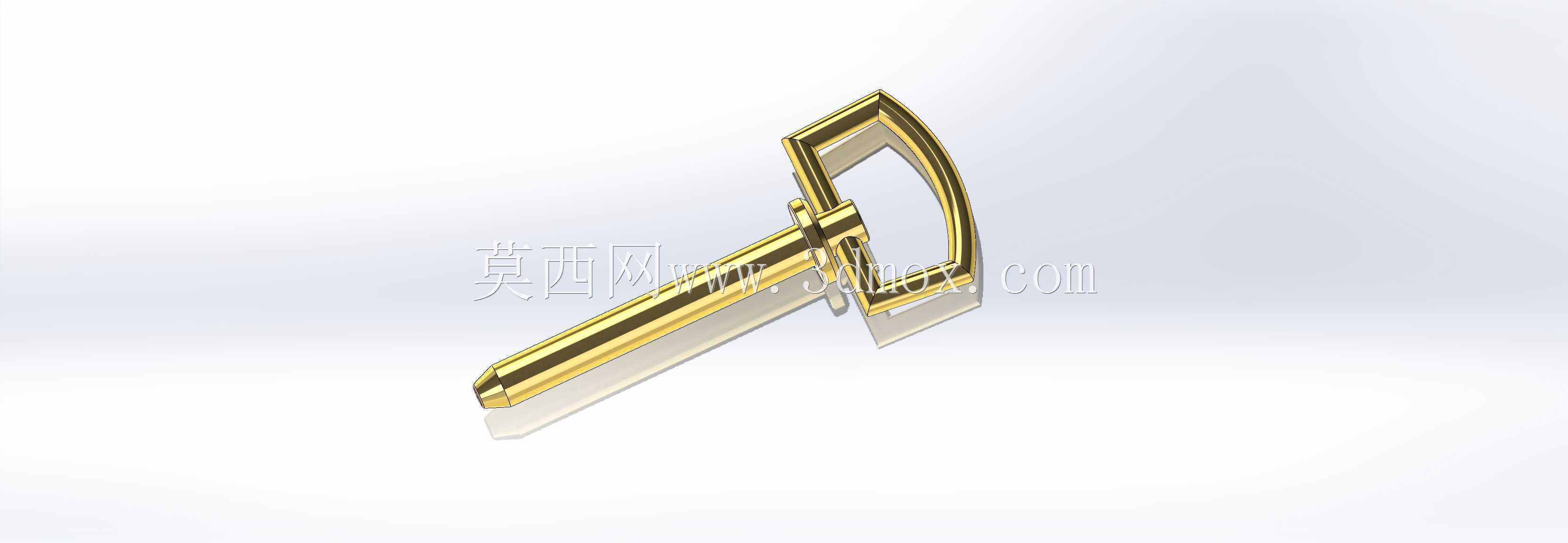

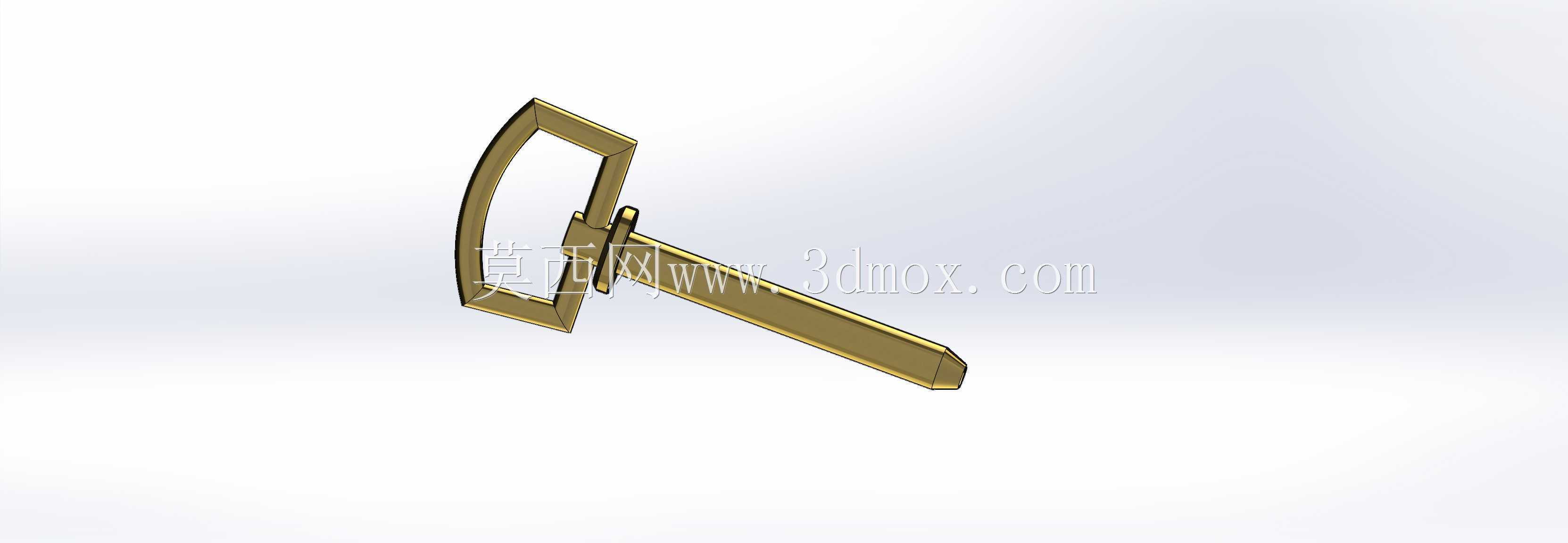

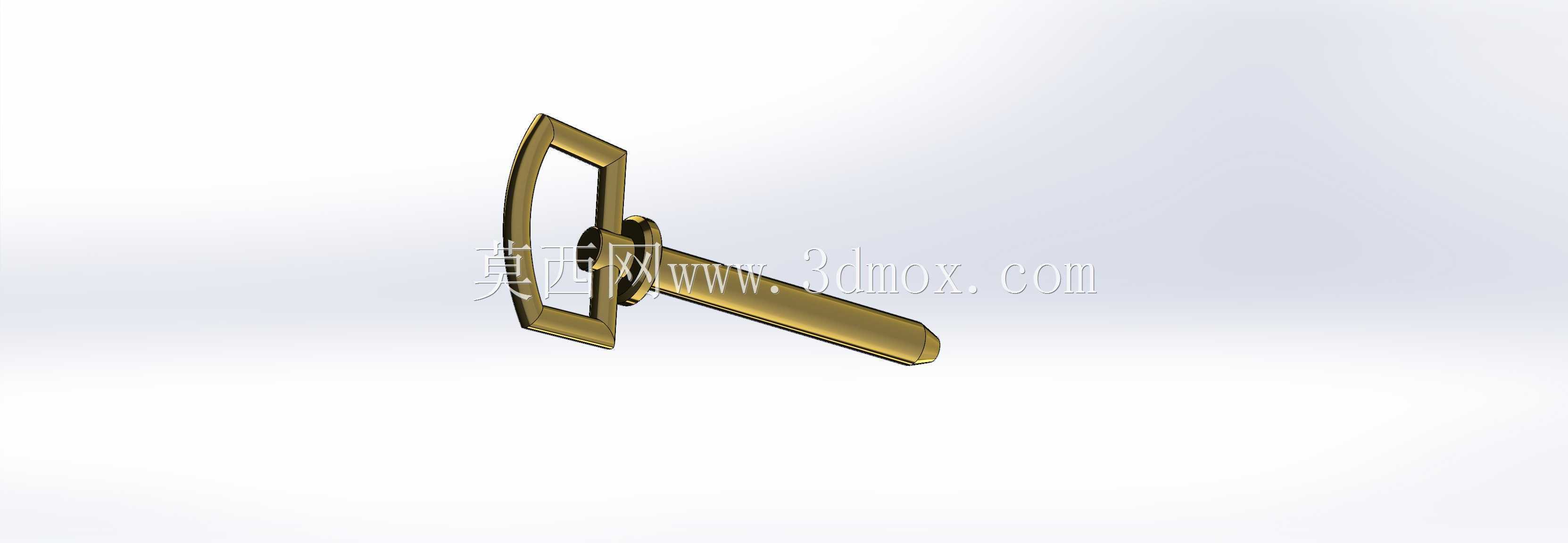

　　这款挂接针主要面向农用机具的挂接作业场景，在田间作业的机具牵引、附属农具挂载环节承担核心连接作用，区别于普通工业挂针，其结构强度完全适配农用作业时的交变载荷、颠簸冲击工况，避免作业过程中出现挂接脱开、构件变形的问题。从结构设计逻辑来看，整体采用长直杆加D型握持挂环的一体化构型，杆身直径对应5/8英寸规格，整体有效长度98mm，杆身末端做了小角度锥面导正处理，在实际挂接操作时，不需要完全对齐孔位就能借助锥面顺滑插入挂接孔，降低田间作业时对位操作的难度，尤其是在操作人员戴厚劳保手套、视线受作物遮挡的场景下，这种导正结构能大幅缩短挂接操作的耗时。杆身靠近挂环的位置设置了环形定位凸台，当挂针插入挂接孔后，凸台端面会与挂接座端面完全贴合，

　　既可以限制挂针的插入深度，避免杆身过度穿入剐蹭另一侧的构件，也能承担轴向的限位载荷，防止作业过程中挂针轴向窜动。上方的D型挂环并非单纯的握持结构，环体内侧做了圆弧过渡处理，没有尖锐棱角，一方面方便操作人员握持施力，插拔挂针时能借助环体获得足够的施力力矩，不需要额外借助工具就能完成插拔操作；另一方面环体本身也可作为辅助挂接点，在需要临时固定绳索、牵拉轻载附属件时，可直接将绳索套在环体上完成临时固定，拓展了构件的使用场景。从安装边界来看，这款挂针对应的适配挂接孔直径需要比杆身直径大0.2-0.3mm，预留足够的装配间隙，避免田间进入泥沙后出现挂针卡滞无法拔出的问题；挂接座的贴合面需要保证平面度不低于0.1mm，

　　确保定位凸台能完全贴合受力，避免局部应力集中导致凸台根部断裂。设计过程中特意强化了杆身与挂环连接位置的过渡圆角，没有采用直角衔接结构，因为农用作业时挂针承受的载荷并非单纯的轴向拉力，很多时候会存在侧向的掰动载荷，直角衔接位置会产生严重的应力集中，在反复颠簸载荷下容易出现断裂，加大过渡圆角后能将连接位置的应力分散到更大的区域，提升构件的疲劳寿命。杆身表面做了光洁处理，没有明显的加工刀痕，一方面能降低插拔时的摩擦阻力，另一方面也能减少泥沙在杆身表面的附着，日常维护时只需要简单擦拭就能清理掉表面的泥土污渍，不需要复杂的保养流程。在实际应用中，这类挂针除了用于农用机具的挂接，也可在小型仓储设备、户外临时搭建场景中作为重载挂接构件使用，

　　只要挂接孔尺寸匹配、载荷在额定范围内，都能实现稳定的连接效果。不同于带锁止结构的复杂挂接件，这款挂针采用纯机械无锁止的插拔结构，没有多余的活动零部件，在田间多尘、多泥水的环境下不会出现零部件卡滞、弹簧锈蚀失效的问题，环境适应性更强，哪怕长期在露天环境放置，也不会因为锈蚀导致结构失效，只需要在长期存放时在杆身表面涂抹少量润滑脂就能起到防锈作用。从建模细节来看，所有的棱角位置都做了合理的倒角处理，既避免加工过程中出现锐边割手的问题，也能消除热处理环节的应力集中点，提升构件的整体强度。挂环的截面采用圆形截面设计，握持时的触感更舒适，不会像矩形截面那样在大力插拔时硌手，同时圆形截面的环体各个方向的抗弯强度一致，不管操作人员从哪个角度施力，都能获得均匀的结构强度，不会出现某个方向受力容易变形的问题。杆身的圆柱度控制在合理范围内，保证插入挂接孔后不会出现卡滞、晃动量过大的问题，晃动量控制在0.1mm以内，既保证插拔顺畅，也避免作业过程中挂针在孔内来回撞击产生噪音、磨损挂接孔。
