十字底座立式多杆导向钢丝卷筒结构

　　该结构主要应用于金属线材加工、线缆生产、钢丝预处理等产线的放线工位，适配细规格钢丝、细金属丝的放卷作业，解决常规卷筒放线时线材乱卷、跳线、张力突变导致的线材拉细或断线问题，在拉丝机前置放线、钢丝合股、小规格线缆编织等工位都能适配。

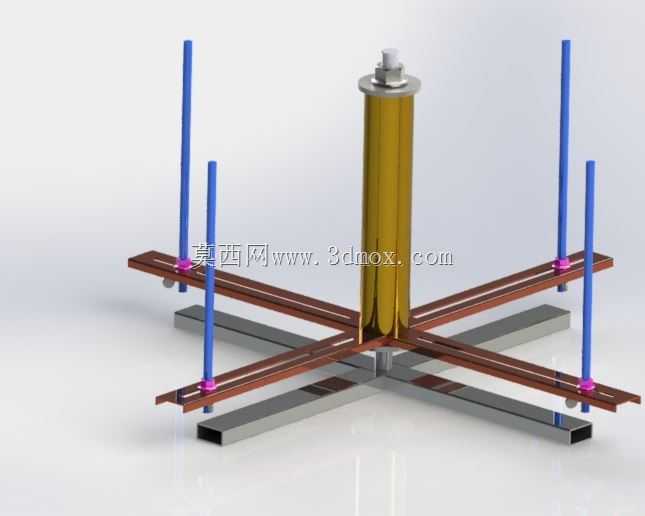

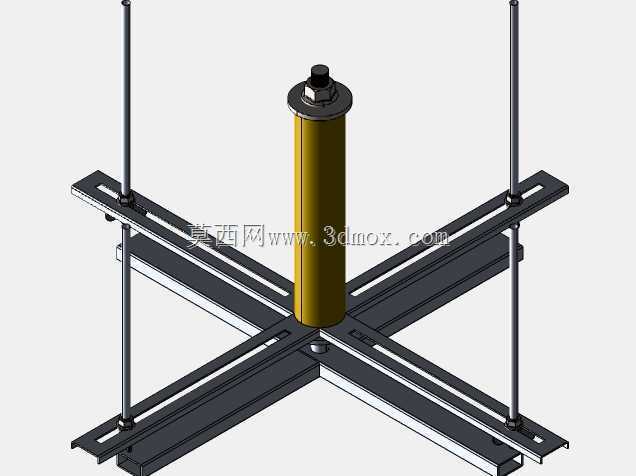

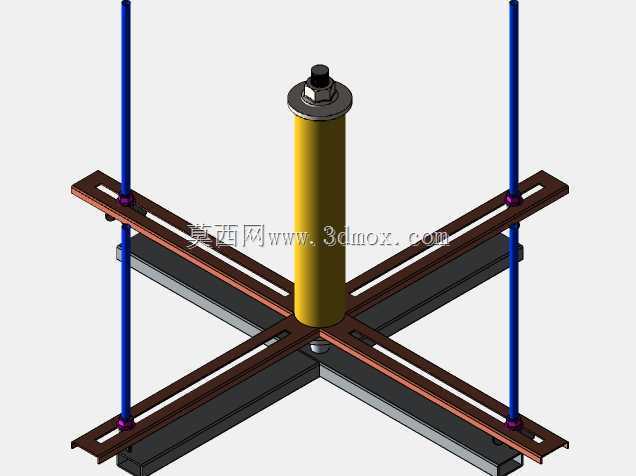

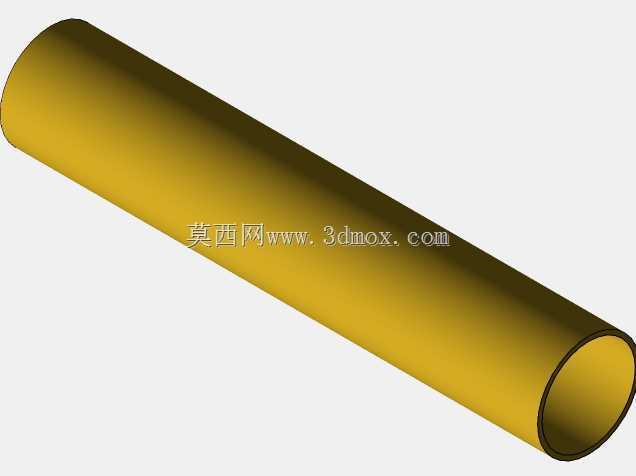

　　整体采用中心立式卷筒搭配十字交叉底座的布局，中心卷筒为金属薄壁圆柱结构，顶部设置带锁紧结构的轴端固定件，可根据使用需求适配不同内径的成品钢丝卷，卷筒的高度匹配常规10-20kg规格的小卷钢丝内圈高度，避免钢丝卷在转动过程中出现上下窜动。十字交叉的底座采用型材拼接结构，四个伸出臂上均设置可调节位置的导向杆安装座，导向杆为耐磨非金属材质，垂直安装在伸出臂的滑槽内，可根据钢丝卷的外径大小调整四个导向杆的围合直径，让导向杆始终贴合钢丝卷的外圈，防止放线过程中钢丝松脱垮卷。

　　设计时优先考虑了放线过程的阻尼稳定性，中心卷筒的底部设置有嵌入式的阻尼轴承座，无需额外加装阻尼器即可通过轴承预紧力提供稳定的放线阻力，避免钢丝拉出时因惯性导致的过量放线。十字底座的下方设置有两个平行的支撑垫条，垫条采用防滑金属材质，增大与安装台面的接触摩擦力，设备运行时无需额外打膨胀螺丝固定，直接放置在平整台面上即可满足稳定性要求，适配小批量多工位的灵活排布需求。

　　导向杆的安装位置预留了足够的调节行程，最小可适配直径150mm的钢丝卷，最大可适配直径400mm的钢丝卷，导向杆的高度高于满卷状态下钢丝卷的顶面高度，可对最上层的钢丝形成侧向约束，避免上层钢丝跳线卡入下层线匝缝隙。中心卷筒的外径设置为标准50mm，适配绝大多数工业小卷钢丝的内圈孔径，顶部的锁紧件采用快拆结构，更换钢丝卷时无需借助工具，手动旋开即可取下压板完成换卷，换卷时间比常规侧开式放线架缩短60%以上。

　　从安装边界来看，十字底座的最大伸展尺寸为600mm×600mm，整体设备高度为450mm，安装时仅需要预留700mm×700mm的台面空间即可，上方预留200mm的操作空间用于换卷作业，设备总重量控制在8kg以内，单人即可完成搬移和工位调整。导向杆与中心卷筒的间距可通过伸出臂上的刻度标识快速定位，调整时无需测量，直接对齐对应钢丝卷外径的刻度即可完成导向范围设置，降低一线操作人员的调试难度。

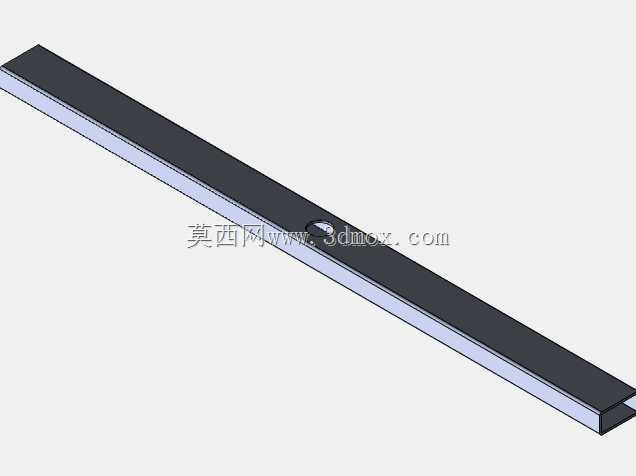

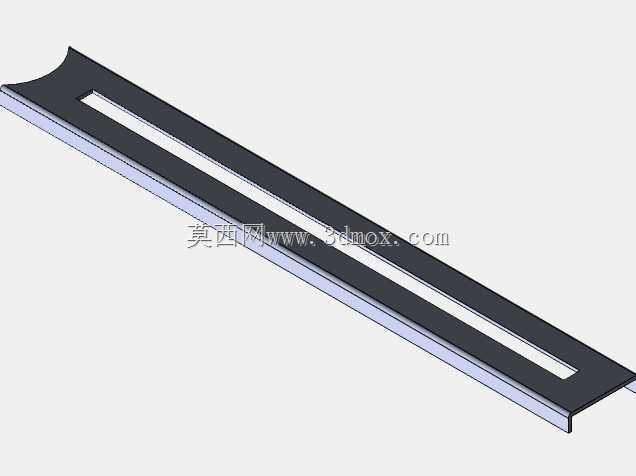

　　实际使用过程中，钢丝从卷筒外圈拉出时，四个导向杆会对松脱的线匝形成限位，即使钢丝卷在长期存放后出现局部松垮，导向杆也能将线匝约束在围合范围内，不会出现钢丝散落打结的情况。中心卷筒的表面做了抛光处理，不会刮伤钢丝内圈的镀层或表面涂层，适配镀锌钢丝、镀铜钢丝、不锈钢细丝等对表面质量要求较高的线材放线作业。底座的十字臂采用槽型型材结构，在保证结构强度的同时尽可能降低自重，臂身的滑槽采用一体冲压成型，无拼接焊缝，长期使用不会出现导向座卡顿的问题。

　　该结构没有复杂的传动部件，日常维护仅需要定期清理导向杆与底座缝隙内的金属碎屑，每三个月对中心轴承加注一次润滑脂即可，无其他易损易耗件，长期使用的维护成本极低。相比传统的立式放线架，该结构的十字导向设计可适配更大范围的钢丝卷规格，无需更换配件即可覆盖常规小规格钢丝卷的放线需求，适合五金加工、线缆编织、弹簧预制等多品种小批量的生产场景使用。
