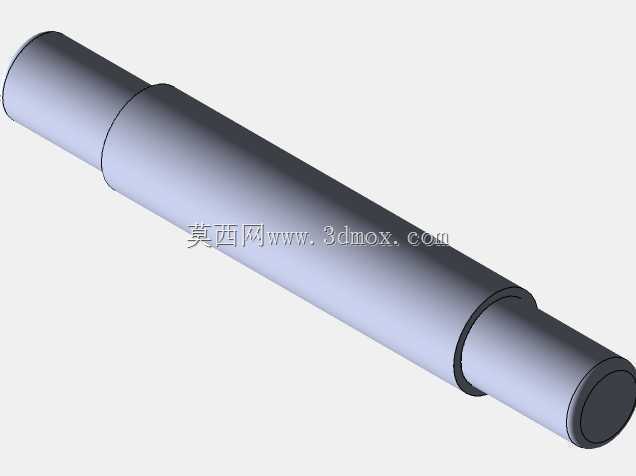

卡斯纳科奈吉辊轴支撑安装结构

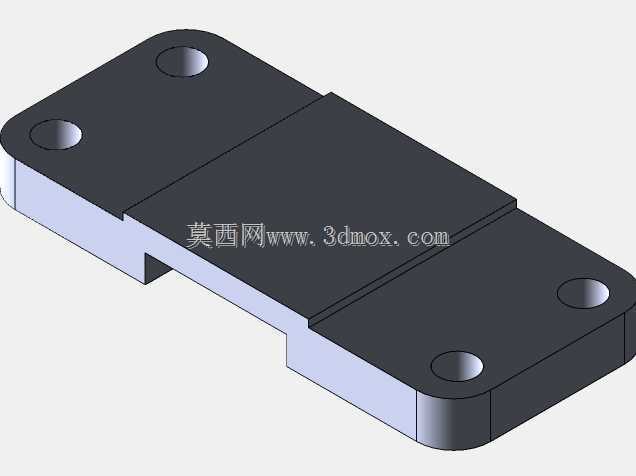

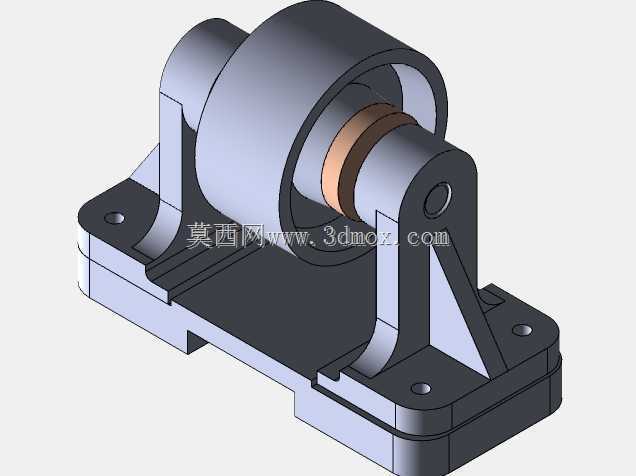

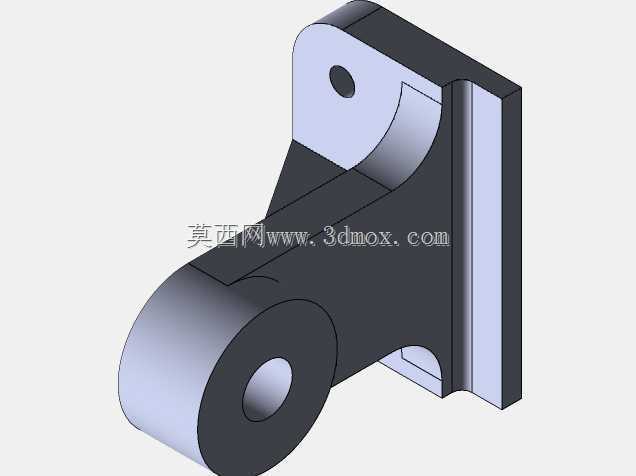

　　该支撑结构主要应用于中小型传动系统中辊轴类回转部件的承载与固定场景，常见于轻工输送设备、小型物料传输线、纺织机械的导辊工位以及小型试验设备的回转支撑端，承担径向载荷传递、轴系轴向定位的核心作用，可适配中等转速、持续运转的工况需求，能有效抵消辊轴运转过程中产生的径向跳动与小幅轴向窜动，保障回转部件的运行同轴度。从结构设计逻辑来看，整体采用分体式组装思路，底部为一体化铣削成型的安装底板，底板上预留四个沉头安装孔，孔位采用对称式布局，可适配M8-M10规格的内六角螺栓完成与设备机架的固定连接，安装孔周边做了局部加厚处理，避免螺栓锁紧时产生应力集中导致底板变形；两侧支撑立板与底板采用三角加强筋连接，加强筋的厚度与立板厚度保持一致，

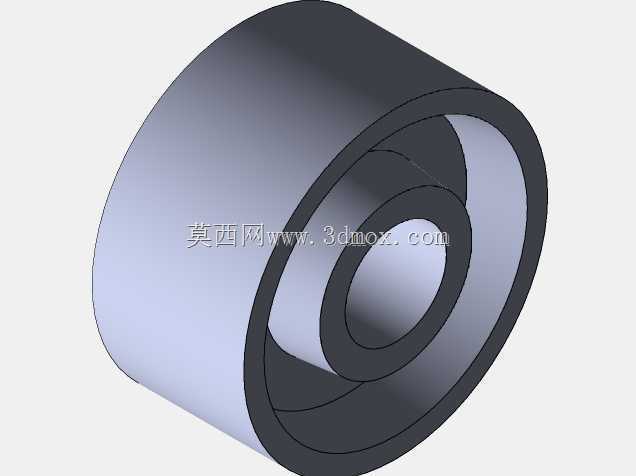

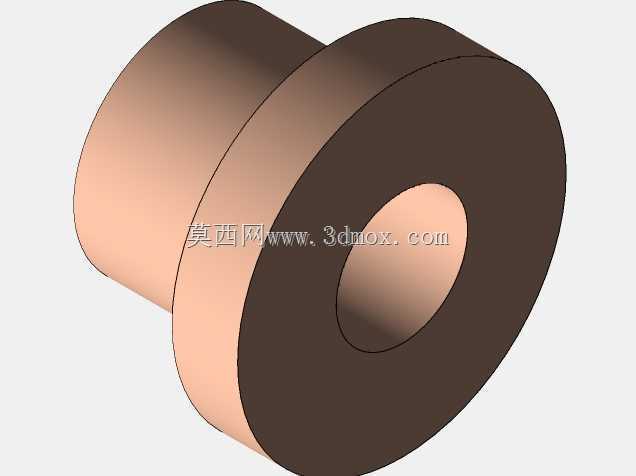

　　筋板的斜边角度设置为45度，可在不额外增加整体重量的前提下，将立板承受的径向载荷均匀分散到底板整个安装面，避免立板根部出现应力断裂风险。支撑端的轴孔采用阶梯式设计，大直径端用于容纳外置的轴套或者滚动轴承外圈，孔位的内壁粗糙度要求控制在Ra1.6以内，保障轴承装配后的同轴度，小直径端为轴端限位台阶，可限制轴承外圈的轴向窜动，无需额外加装轴端挡圈即可完成轴承的轴向定位，减少装配环节的零件数量。中间的辊轴安装位预留了足够的避让空间，可适配直径范围在30mm-50mm的辊轴轴端，轴端与支撑孔之间可根据工况需求选择铜套滑动配合或者深沟球轴承滚动配合，当采用铜套配合时，支撑立板上预留的注油孔可定期加注润滑脂，降低轴与套之间的磨损，

　　延长部件使用寿命。整体外形的安装边界控制较为紧凑，底板总长度约为180mm，宽度约为100mm，支撑立板的总高度约为110mm，整体占用的安装空间较小，可在设备内部狭窄的安装空间内完成布置，不需要额外预留较大的操作空间用于后期维护。设计过程中充分考虑了加工工艺性，所有的棱角位置都做了C2的倒角处理，既避免加工完成后锐边划伤装配人员，也能在装配过程中起到导向作用，降低轴承或者轴套装入轴孔时的卡滞风险；底板的底面采用平面磨床做精磨处理，平面度公差控制在0.02mm以内，保障安装后整个支撑结构与机架安装面的贴合度，避免因贴合间隙导致支撑结构倾斜，进而影响辊轴的运转同轴度。在实际选型应用时，可根据承载的辊轴重量、

　　运转转速调整支撑立板的厚度以及轴孔的配合公差，当用于转速较高、载荷较大的工位时，可将轴孔的公差调整为H7，适配P6级精度的滚动轴承，同时适当加厚加强筋的厚度，提升整体结构的刚性；当用于低速轻载的工位时，可直接采用铜套配合，降低整体的制造成本。该结构的所有零件都可采用常规的铣削、钻削工艺完成加工，不需要特殊的加工设备，普通的机械加工车间即可完成生产制造，零件的互换性较强，后期维护时可直接替换磨损的轴套或者轴承，不需要整体更换整个支撑结构，能有效降低设备的后期维护成本。
