卡玛斯货台侧边橡胶缓冲止挡结构

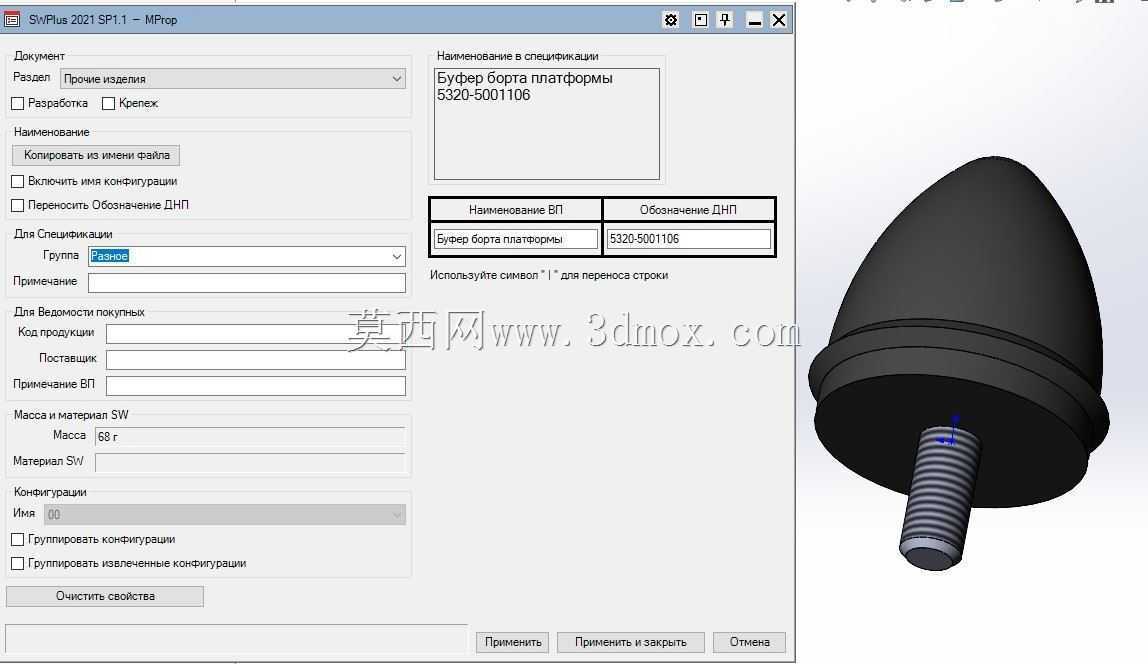

　　在重型载货车辆的货台结构设计中，侧边缓冲部件是容易被忽略但直接影响货台使用寿命、货物运输安全性的关键小部件，本次呈现的缓冲止挡结构，正是针对卡玛斯系列重卡货台侧边的实际工况开发的配套结构。这类缓冲件主要安装在货台侧栏板与货台主框架的接触位置，当栏板翻转闭合时，能够吸收栏板下落的冲击动能，避免金属栏板与货台金属框架直接刚性碰撞，长期使用下既可以防止栏板边缘的漆面破损、金属变形，也能减少碰撞产生的噪音，同时在车辆行驶过程中，缓冲件还能填充栏板与货台框架之间的装配间隙，避免栏板在颠簸路况下出现窜动、异响，降低连接铰链的交变载荷冲击。从结构设计逻辑来看，该缓冲件采用了锥头型的橡胶主体搭配尾部螺纹安装柱的组合结构，

　　橡胶主体的锥面造型并非随意设计，而是匹配栏板闭合时的接触角度，当栏板从翻开状态向下转动闭合时，首先接触的是锥面的大端边缘，随着栏板完全闭合，接触面积逐渐增大，缓冲力线性上升，不会出现刚性接触的突兀感，同时锥面结构也能在栏板存在小幅装配偏差时，起到导向对位的作用，避免栏板卡滞。尾部的螺纹安装柱采用金属嵌件结构，与橡胶主体通过硫化工艺结合为一体，安装时直接穿过货台框架上的预制安装孔，通过螺母锁紧即可完成固定，相比传统的卡接式缓冲块，螺纹连接的结构在长期承受冲击载荷时不会出现松脱、掉落的问题，维护更换时也仅需松开螺母即可拆卸，无需对货台结构进行破坏性操作。从安装边界来看，该缓冲件的橡胶主体最大直径与螺纹柱的长度经过匹配计算，

　　安装完成后橡胶主体突出货台框架表面的高度，刚好能够填满栏板闭合后的间隙，既不会因为突出量过大导致栏板无法完全闭合锁止，也不会因为突出量过小起不到缓冲隔振的作用；橡胶主体的锥头长度经过反复验证，在栏板闭合过程中，接触行程控制在合理范围内，能够在栏板到达锁止位置前就开始提供缓冲阻力，将栏板的闭合冲击速度降到最低。橡胶材质的选择上，这类车用缓冲件一般采用耐候性丁腈橡胶配方，能够适应-40℃到80℃的工作环境温度范围，在北方冬季低温环境下不会出现橡胶硬化、失去弹性的问题，在夏季高温暴晒环境下也不会出现橡胶软化、过早老化开裂的情况，同时橡胶材质具备一定的耐油、耐泥水腐蚀特性，在车辆行驶过程中溅到的油污、泥水不会对其使用寿命造成明显影响。

　　在实际三维建模过程中，需要重点关注橡胶主体与金属螺纹嵌件的结合位置建模精度，硫化结合面需要做滚花结构的细节处理，还原真实产品的嵌件锚固结构，避免建模时出现橡胶与金属件光面贴合的不符合工艺实际的结构；同时橡胶主体的表面需要做细微的脱模斜度处理，匹配实际橡胶硫化生产的工艺要求，螺纹柱的螺纹规格需要匹配卡玛斯车型原厂的安装孔位标准，确保模型能够直接用于后续的装配验证、配件生产测绘等场景。很多新手工程师在设计这类缓冲件时，往往只关注缓冲块的外形，忽略了安装后的压缩量设计，实际上缓冲块在栏板完全闭合后需要保持15%-20%的预压缩量，这样才能在车辆行驶过程中持续提供张紧力，避免栏板出现旷量，同时预压缩量也不能过大，否则会导致栏板锁止机构承受额外的载荷，长期使用下出现锁止机构变形、无法正常锁止的问题。该结构的设计还充分考虑了配件的通用性，螺纹柱的规格、橡胶主体的安装尺寸与同系列多款卡玛斯货台车型通用，能够覆盖多数同平台重卡的栏板缓冲需求，降低配件的储备种类。
